Informationen zur Kommunikation
Modbus-Instanz-Nr./
DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
HINWEIS: Die Drehzahlwerte sind von den Werten Min-
und Max Drehzahl abhängig. Diese können nur abgele-
sen und nicht verändert werden.

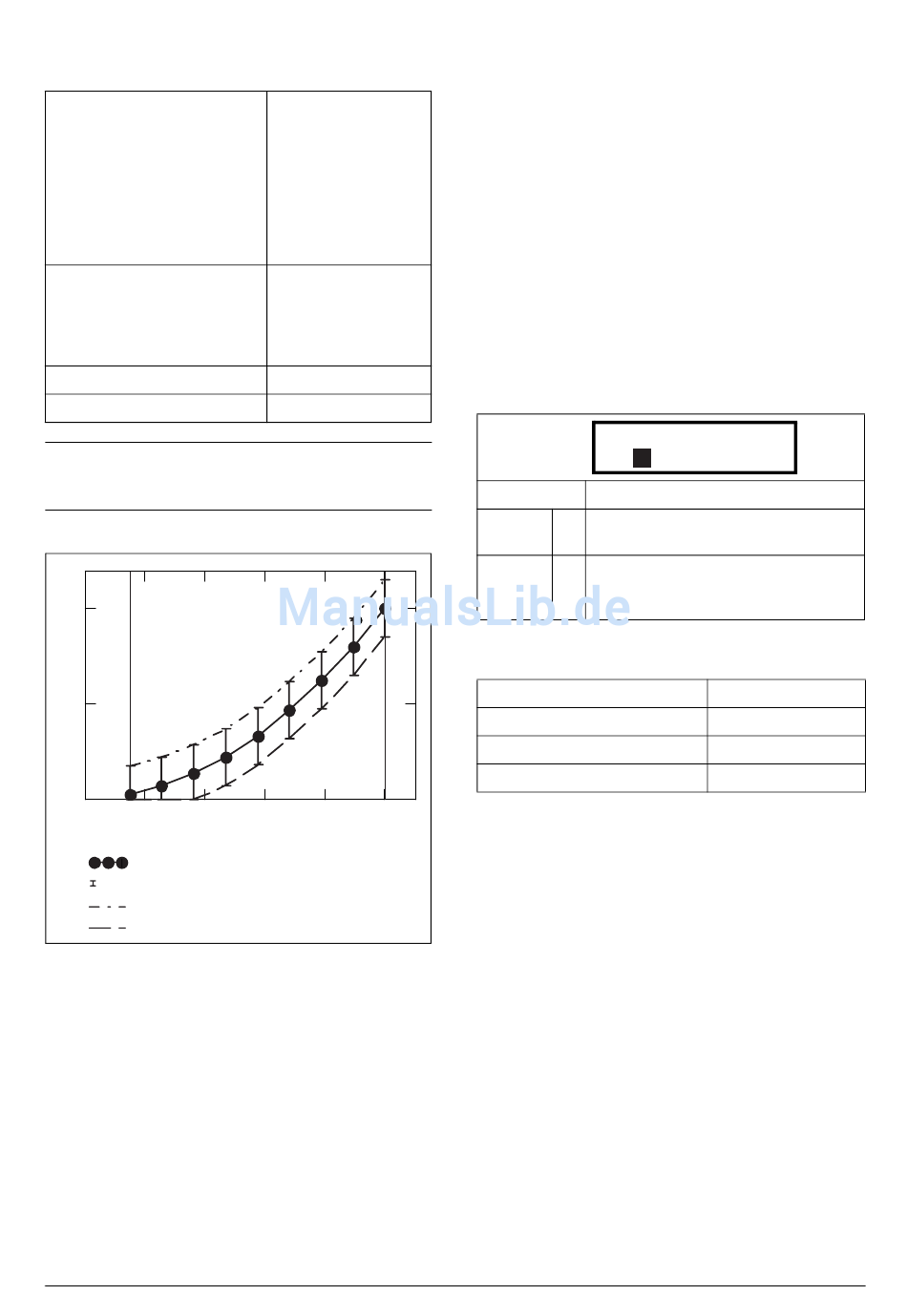

Toleranzband für Über- und Unterlastalarme
Minimumdrehzahl
1
0.5
Drehzahl
0
0 0.2 0.4
Gemessene Lastpunkte
Über- und Unterlastalarmtoleranzband
Grenze Überlastlarm
Grenze Unterlastalarm
Abb. 82
Emotron AB 01-3695-02r3
43336%, 43337 U/min,
43338%, 43339 U/min,
43340%, 43341 U/min,
43342%, 43343 U/min,
43344%, 43345 U/min,
43346%, 43347 U/min,
43348%, 43349 U/min,
43350%, 43351 U/min,
43352%, 43353 U/min
169/240, 169/242,
169/244, 169/246,
169/248, 169/250,
169/252, 169/254,
170/1
Long
EInt
Maximumdrehzahl
0.6 0.8 1

11.5.2 Prozessschutz [420]

Untermenü mit Einstellungen für Schutzfunktionen für den
Umrichter und den Motor.
Unterspannungsüberbrückung [421]
Falls eine kurze Spannungsunterbrechung bei eingeschalteter
Unterspannungsüberbrückung auftritt, senkt der FU auto-
matisch die Motordrehzahl ab, um die Anwendungssteue-
rung aufrecht zu erhalten und eine Abschaltung zu
vermeiden. Dazu wird die Rotationsenergie des Motors bzw.
der Last zur Aufrechterhaltung der DC-Zwischenkreispan-
nung über dem Überbrückungspegel genutzt, solange es
möglich ist oder bis der Motor zum Stillstand kommt. Dies
ist abhängig vom Trägheitsmoment der Last sowie der aktu-
ellen Motorbelastung während des Spannungseinbruches,
siehe Abb. 83.
421 Netzunterbr
A
Stp
Voreinstellung: Ein
Unterspannungs-Alarm bei Spannungsein-
Aus 0
bruch.
Bei Spannungseinbruch wird die Umrichter-
Ein 1 frequenz verringert, bis die DC-Spannung
steigt.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43361
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Funktionsbeschreibung
Ein
170/10
UInt
UInt
107
