Überspannungsregelung - Emotron VFX 2.0 Betriebsanleitung

DC-Zwischenkreis-
spannung
Überbrü-
ckungs-
pegel
Unter-
span-
nungspe
gel
Drehzahl
(06-F60new)

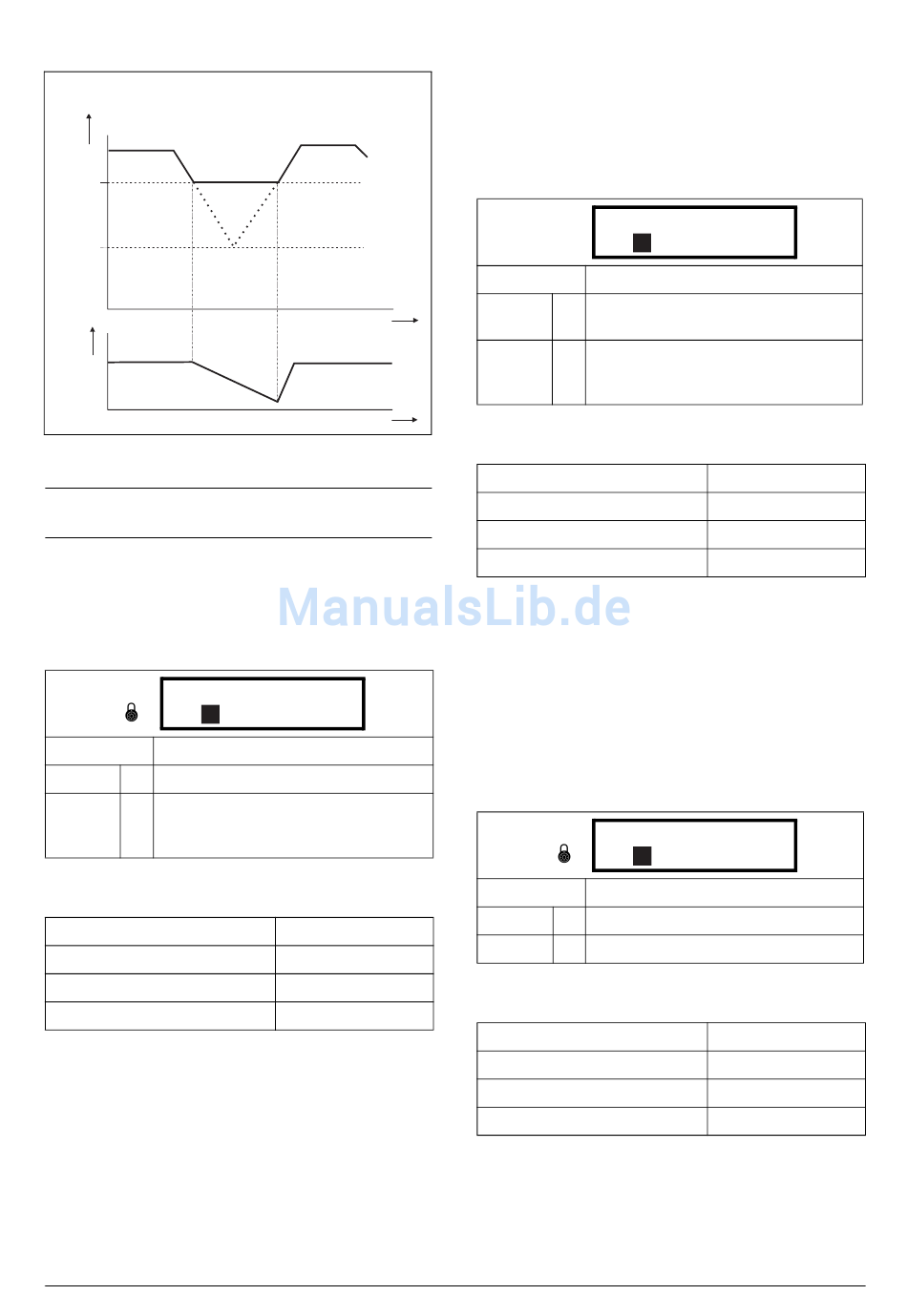

Abb. 83 Unterspannungsüberbrückung
HINWEIS: Während der Unterspannungsüberbrückung
blinkt die LED Fehler/Grenzwerte.
Blockierter Rotor [422]
Erkennung eines blockierten Läufers. Liegt für eine Zeit län-
ger als 5 s ein Lastmoment an, das größer als der Grenzwert
ist, löst dieser Schutz einen Fehler aus.
422 Rotor block
A
Stp
Voreinstellung: Aus
Aus 0 Keine Erkennung
Der Umrichter meldet bei erkannter Rotor-
Ein 1 blockade einen Fehler. Fehlermeldung
„Rotor block".
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43362
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
108 Funktionsbeschreibung
t
t
Aus
170/11
UInt
UInt
Motor abgeklemmt [423]
Erkennt, wenn der Motor abgeklemmt ist oder eine der
Motorphasen unterbrochen ist. Motor, Motorkabel,
Thermo-relais oder Ausgangsfilter können defekt sein. Der
FU schaltet mit Fehler ab, wenn eine Motorphase länger als
5 s unterbrochen ist.
423 Motor ab
A
Stp
Voreinstellung: Aus
Funktion abgeschaltet für Betrieb ohne
Aus 0
oder mit sehr kleinem Motor.
Der Umrichter meldet einen Fehler, wenn
Fehler 1 der Motor abgetrennt wird. Fehlermeldung
„Motor ab".
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43363
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Überspannungsregelung [424]
Wird genutzt, um die Überspannungsregelung abzuschalten,
wenn ein Bremsen mit Bremschopper erfolgt und Bremswi-
derstand verwendet wird. Die Überspannungssteuerung
regelt das Bremsdrehmoment derart, das die DC-Zwischen-
kreispannung auf einem hohen, aber sicheren Pegel bleibt.
Im Falle eines Fehlers am Brems-Chopper oder dem Brems-
widerstand stoppt der FU wegen „Überspannung", um ein
Abfallen der Last, z.B. in Krananwendungen, zu vermeiden.
424 ÜberspgRgl
A
Stp
Voreinstellung: Ein
Ein 0 Überspannungsregelung aktiviert
Aus 1 Überspannungsregelung aus
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43364
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Aus
170/12
UInt
UInt
Ein
170/13
UInt
UInt
Emotron AB 01-3695-02r3
