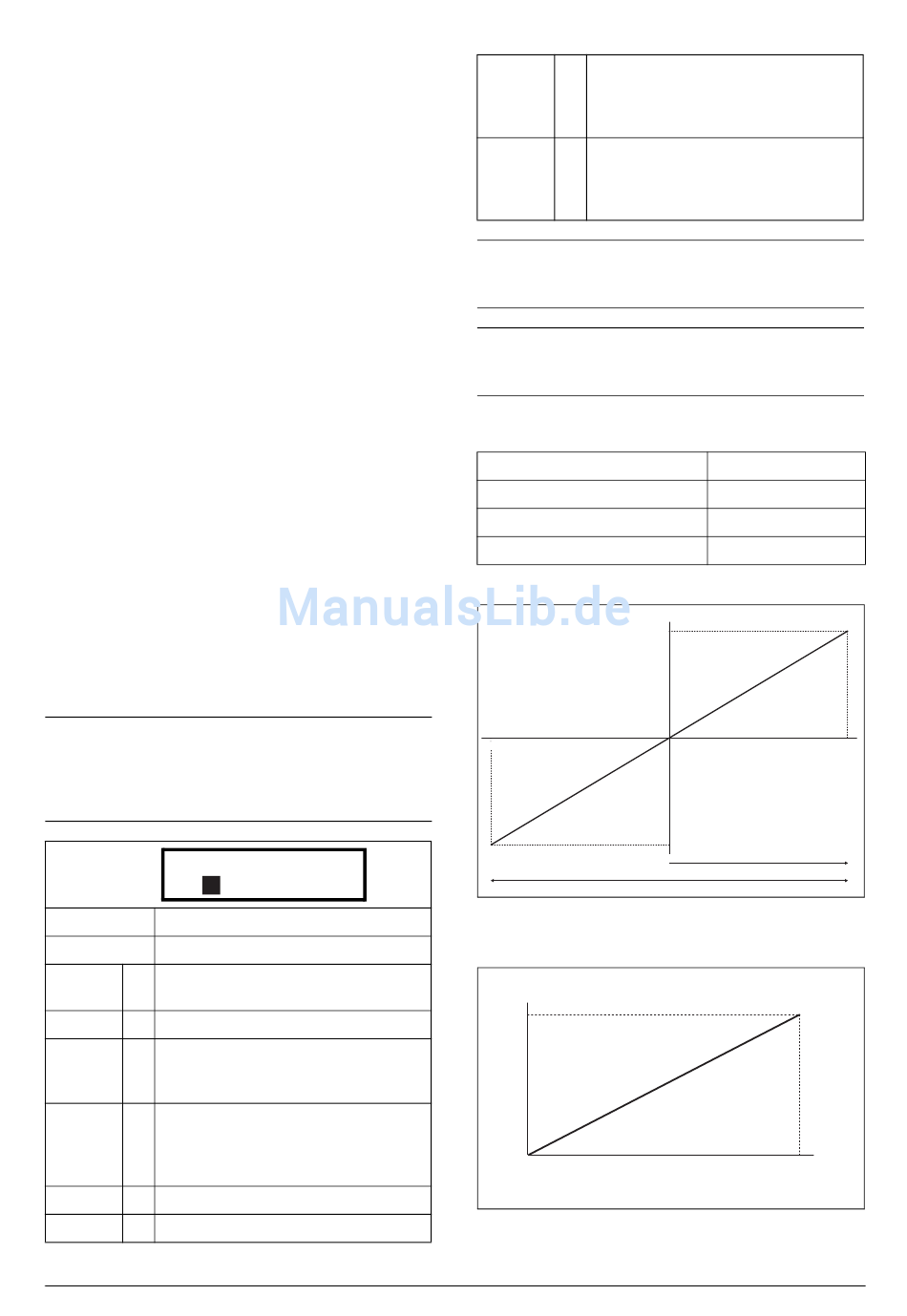

Subtrahieren von Analogeingängen
Beispiel 2: Subtrahieren zweier Signale
Signal an AnIn 1 = 8 V
Signal an AnIn 2 = 4 V
[511] AnIn 1 Funk = Prozess Soll
[512] AnIn 1 Einst = 0-10 V
[5134] AnIn1 FcMin = Min (0 U/min)
[5136] AnIn1 FcMax = Max (1500 U/min)
[5138] AnIn1 Oper = Add+
[514] AnIn2 Funk = Prozess Soll
[515] AnIn2 Einst = 0-10 V
[1500] AnIn2 Fc Min = Min (0 U/min)
[5166] AnIn2 Fc Max = Max (1500 U/min)
[5168] AnIn2 Oper = Sub-
Berechnung:
AnIn1 = (80) / (10-4) x (1500-0) + 0 = 1200 U/min
AnIn2 = (40) / (10-4) x (1500-0) + 0 = 600 U/min
Der tatsächliche Prozesssollwert ist:
+1200 -600 = 600 U/min

Einstellungen Analogeingang 1 [512]

Mit den Einstellungen des Analogeingangs wird der Eingang
passend zum angeschlossenen genutzten Signal konfiguriert.
Mit der Einstellung kann der Eingang als Strom (4-20 mA)
oder Spannungs (0-10 V) Eingang definiert werden. Andere
Einstellung arbeiten mit einem 4-20 mA (life zero), mit
bipolaren Sollwert oder einem benutzerdefinierten Sollwert.
Mit einem bipolaren Sollwert kann der Motor in zwei Rich-
tungen gesteuert werden. Siehe Abb. 84.
HINWEIS: Die Konfiguration der Eingänge als Span-
nungs- oder Stromeingänge erfolgt über S1. Ist mit S1
Spannungsmode gewählt, können in Menü [512] nur die
Spannungskonfigurationen gewählt werden; ist Strom-
modus gewählt, nur die Stromkonfigurationen.
512 AnIn1 Einst
A
Stp
Voreinstellung: 4-20 mA
Abhängig von: Einstellungen von Schalter S1
Offset
4-20mA 0
Sollwert 4-20 mA (life zero). Siehe Abb. 86.
0-20mA 1 Sollwert 0-20 mA. Siehe Abb. 85.
Skalierung anwenderbezogen (mA). Kann
Anwender
2 in den erweiterten Menüs Analogeingänge
mA
AnIn Min und AnIn Max definiert werden.
Bipolarer Sollwert (mA). Die Skalierung
Anw Bipol kann bei den Erweiterungen der Analogein-
3
mA gänge im Menü AnIn Bipol definiert wer-
den.
0-10V 4 Sollwert 0-10 V. Siehe Abb. 85.
2-10V 5 Sollwert 2-10 V. Siehe Abb. 86.
110 Funktionsbeschreibung
4-20mA
Skalierter Sollwert (Spannung). Kann in
Anwender den Menüs bei der Erweiterung der Analo-
6
V geingänge AnIn Min und AnIn Max definiert
werden.
Skalierter bipolarer Sollwert (Spannung).
Anw Bipol Die Skalierung kann bei den Erweiterungen
7
V der Analogeingänge im Menü AnIn Bipol
definiert werden.
HINWEIS: Für die Bipol Funktion müssen RunR und RunL
aktiv sein und Rotation, [219] muss auf „R+L" gestellt
sein.
HINWEIS: Prüfen Sie immer die erforderlichen Einstel-
lungen, wenn die Einstellung von S1 verändert wird, da
die Auswahl nicht automatisch übernommen wird.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43202
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Drehzahl
100 %
-10 V
Abb. 84
n
100 %
0
Abb. 85 Normale Konfiguration (unskaliert)
169/106
UInt
UInt
n
0
100 %
(NG_06-F21)
0 -10 V
0-20 mA
Soll
10 V
20mA
(NG_06-F21)
Emotron AB 01-3695-02r3
