14.6

PROFIBUS DP an 9-poliger SUB-D-Buchse

Anschluss PROFIBUS DP

Der PROFIBUS DP kann am Grundgerät angeschlossen werden.
System
SIMOCODE pro C
SIMOCODE pro S
SIMOCODE pro V
Hinweis
Der 9-polige SUB-D-Anschluss ist alternativ zu den Klemmen A / B!
Schrittfolge Anschluss PROFIBUS DP an die Grundgeräte SIMOCODE pro C und SIMOCODE pro V
Führen Sie folgende Schritte aus:
Tabelle 14- 22
Schritt

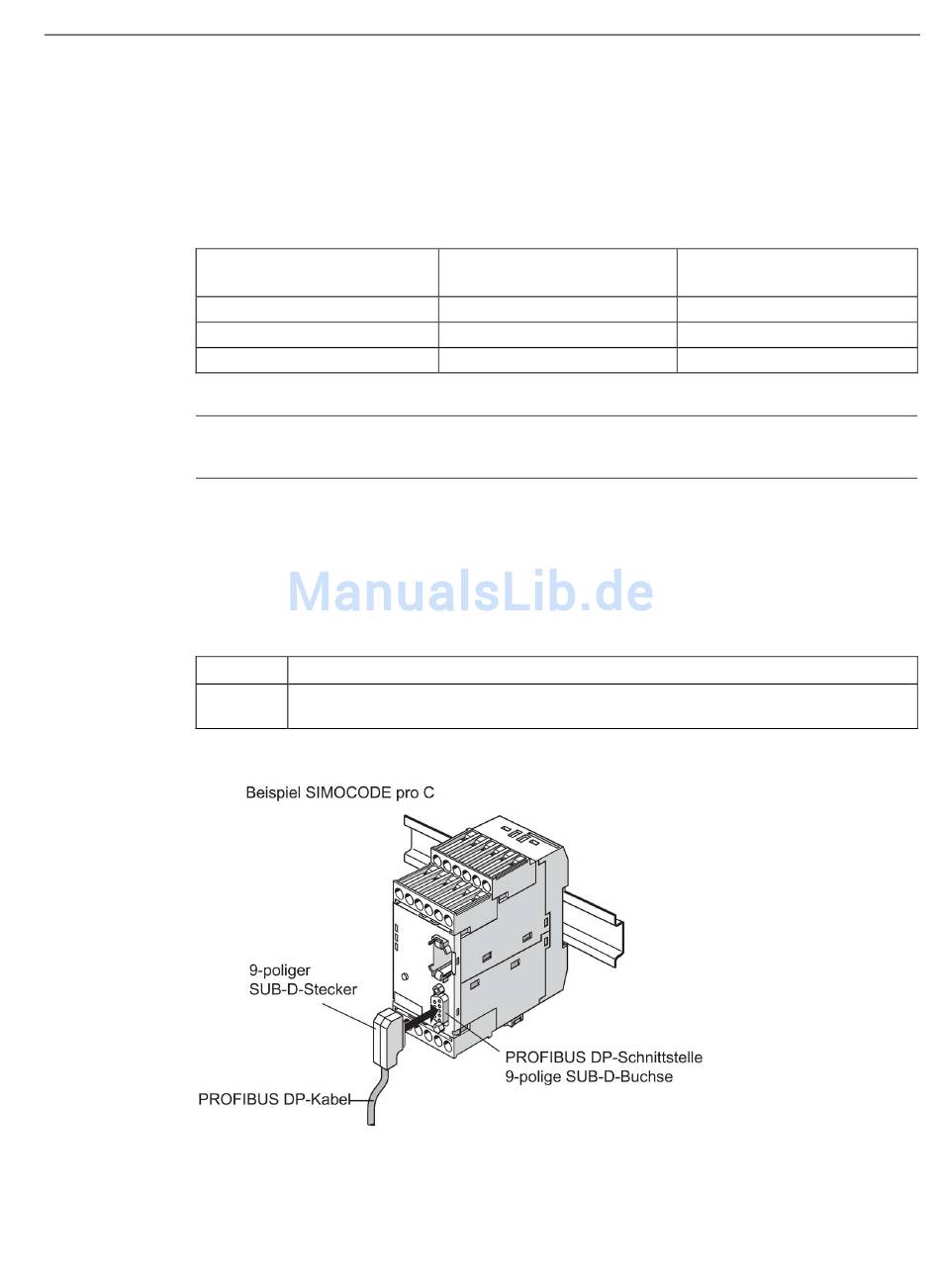

Bild 14-36
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Schrittfolge Anschluss PROFIBUS DP an das Grundgerät
Beschreibung
1 Schließen Sie das PROFIBUS DP-Kabel mit dem 9-poligen SUB-D-Stecker an der
PROFIBUS DP-Schnittstelle an.
Anschluss des PROFIBUS DP an 9-poliger SUB-D-Buchse
14.6 PROFIBUS DP an 9-poliger SUB-D-Buchse
PROFIBUS DP über Sub-D
12 MBaud
-
12 MBaud
Montage, Verdrahtung, Schnittstellen
PROFIBUS DP über Klemmen
A/B
1,5 MBaud
1,5 MBaud
1,5 MBaud
463
