Analogwertaufzeichnung
9.3 Funktionsprinzip
Einstellungen
Tabelle 9- 1 Einstellungen "Analogwertaufzeichnung"
Signal / Wert
Trigger-Eingang
Zugeordneter Analogwert
Triggerflanke
Abtastrate
Pre-Trigger
Anwendungsbeispiel
Aufzeichnung des Motorstroms bei Motorstart / Abtastdauer = 12 s / Pre-Trigger = 25 %
(3 s):

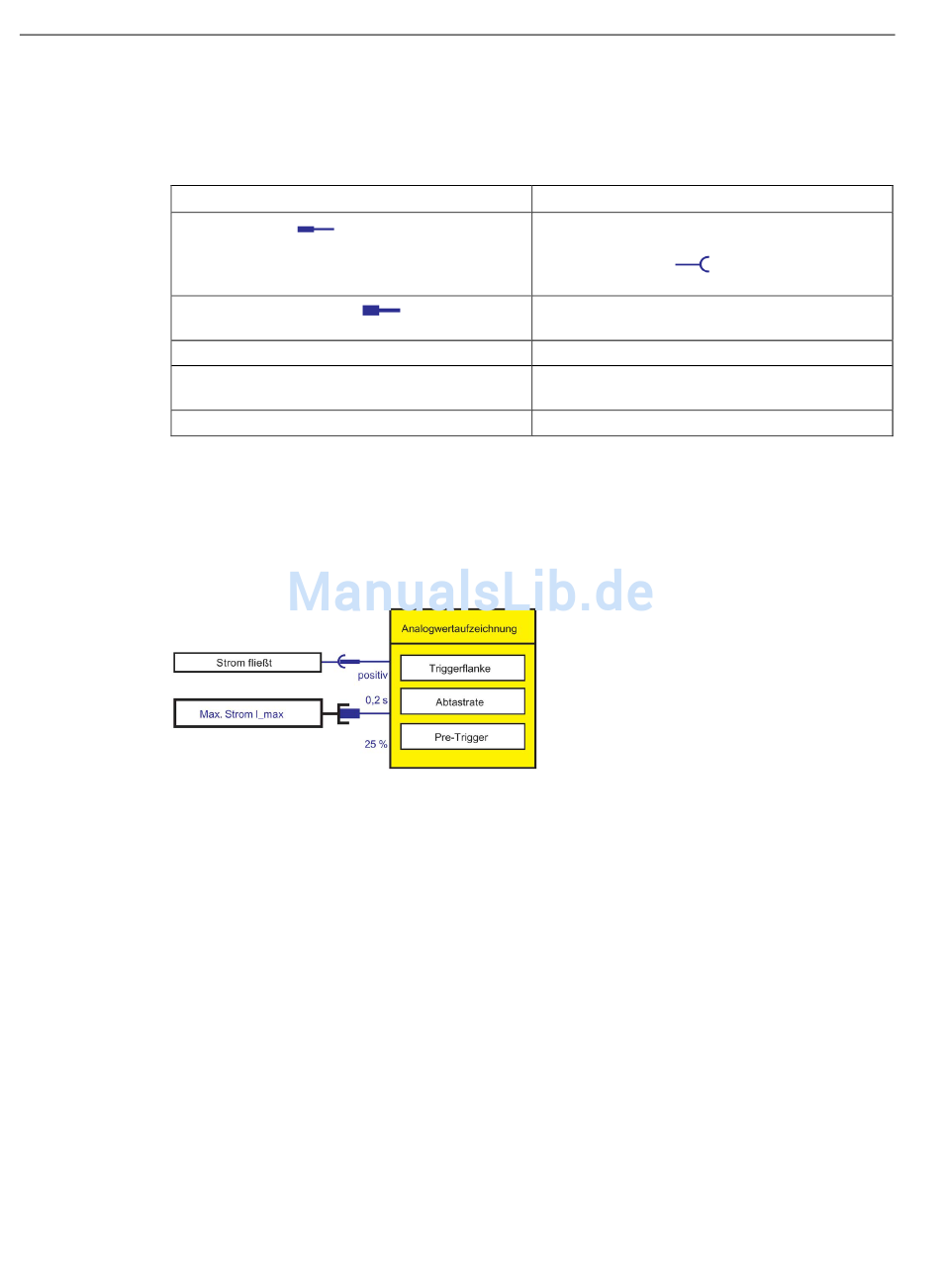

Bild 9-3
312
Anwendungsbeispiel für die Analogwertaufzeichnung
Bereich
Start der Analogwertaufzeichnung mit einem
beliebigen Signal
(beliebige Buchsen
z. B. Geräteeingänge, Strom fließt)
beliebiger Wert (1 Wort/2 Byte) in
SIMOCODE pro
positiv (Voreinstellung) / negativ
0,1 bis 50 s in 0,1 s-Schritten (Voreinstellung:
0,1 s)
0 - 100 % in 5 %-Schritten (Voreinstellung: 0 %)
