12.9

Nullspannungssichere Elemente

Beschreibung
Nullspannungssichere Elemente verhalten sich wie Signalanpassungen. Die
Ausgangssignale bleiben aber nach Ausfall der Versorgungsspannung erhalten.
Die Signalanpassung liefert bei anstehendem Eingangssignal ein Ausgangssignal
entsprechend dem gewählten Signalanpassungstyp:
● Nicht invertierend
● invertierend
● Flanke steigend mit Speicherung
● Flanke fallend mit Speicherung.
Das Ausgangsverhalten können Sie einstellen.
Das nullspannungssichere Element besteht aus:
● zwei Steckern (Eingang und Reset)
● einer Logik
● einer Buchse
Insgesamt stehen zur Verfügung:
● zwei nullspannungssichere Elemente 1 bis 2 bei den Grundgeräten SIMOCODE pro C
und SIMOCODE pro S
● vier nullspannungssichere Elemente 1 bis 4 beim Grundgerät SIMOCODE pro V.
Schema

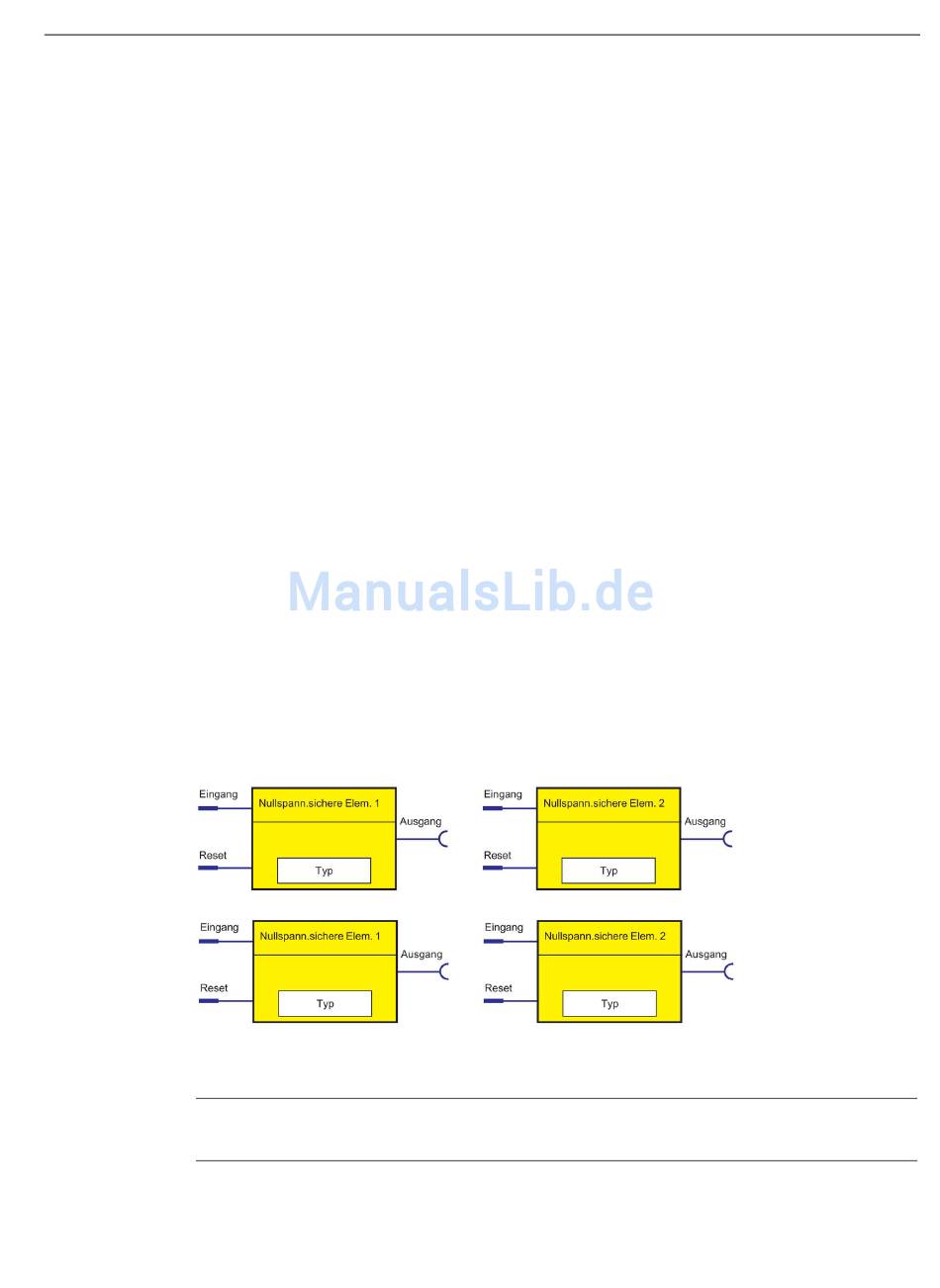

Folgendes Schema zeigt die Logikbausteine "Nullspannungssichere Elemente":
Bild 12-14
Hinweis
Bei anstehendem Reset ist der Ausgang immer 0.
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Logikbausteine "Nullspannungssichere Elemente"
Logikbausteine
12.9 Nullspannungssichere Elemente
