Logikbausteine

12.3 Wahrheitstabelle 3E / 1A

12.3 Wahrheitstabelle 3E / 1A
Beschreibung
Die Wahrheitstabelle 3E / 1A besteht aus:
● drei Stecker
● einer Logik
● einer Buchse.
Sie können unter den acht möglichen Eingangsbedingungen diejenigen auswählen, bei
denen Sie ein Ausgangssignal erzeugen möchten.
Insgesamt stehen zur Verfügung:
● drei Wahrheitstabellen 1 bis 3 beim Grundgerät SIMOCODE pro C
● vier Wahrheitstabellen 1 bis 4 beim Grundgerät SIMOCODE pro S
● sechs Wahrheitstabellen 1 bis 6 beim Grundgerät SIMOCODE pro V.
Schema

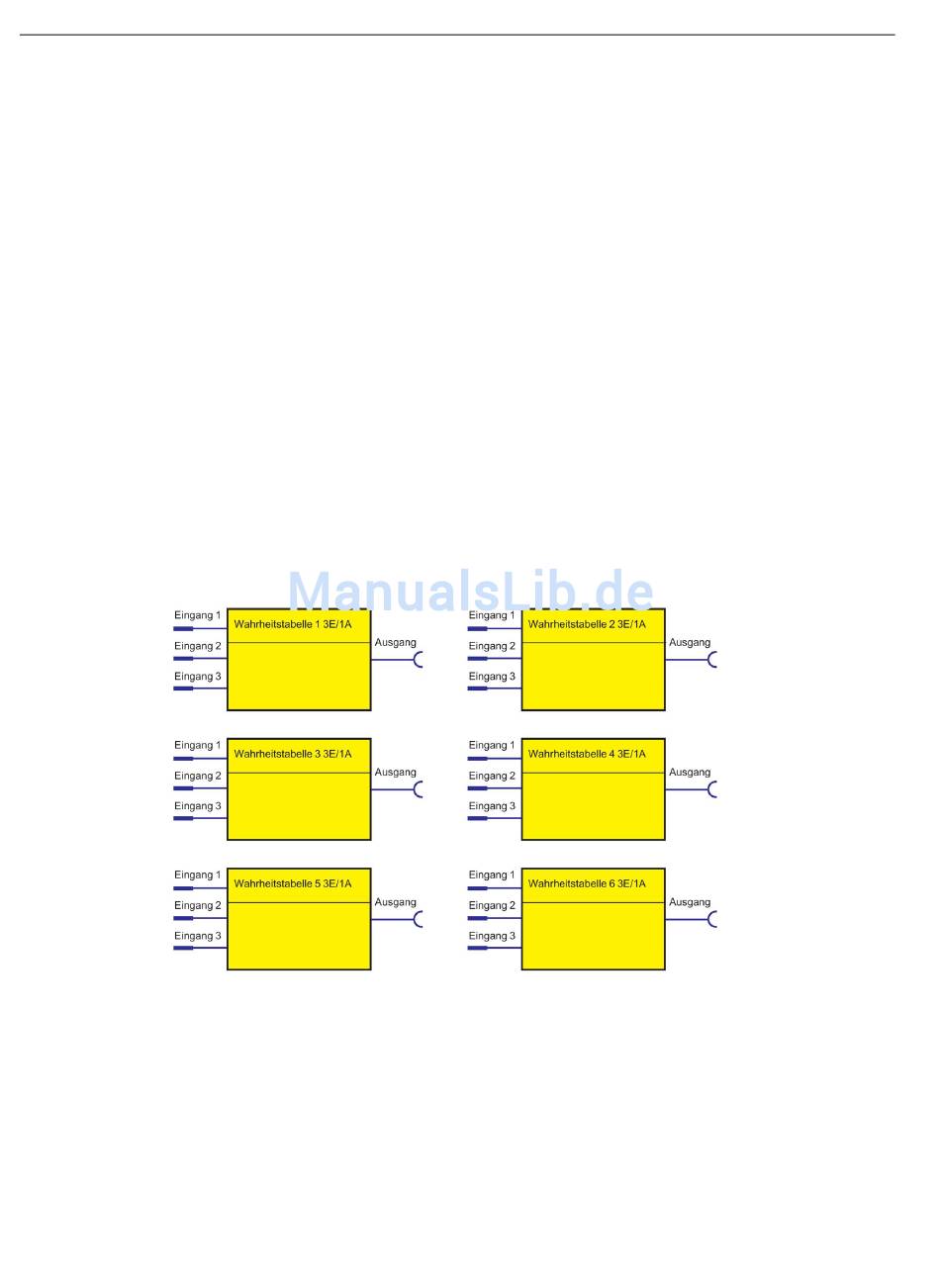

Folgendes Schema zeigt die Logikbausteine "Wahrheitstabelle 3E / 1A":
Bild 12-2
