4.6 Thermistorschutz

4.6 Thermistorschutz
Beschreibung
Der Thermistorschutz basiert auf einer direkten Temperaturmessung im Motor durch binäre
Thermistoren PTC (Kaltleiter), die an das Grundgerät SIMOCODE pro angeschlossen
werden können.
Der Thermistorschutz wird eingesetzt bei:
● Motoren mit hohen Schalthäufigkeiten
● Umrichterbetrieb
● Motoren mit Schweranlauf
● Aussetz- und / oder Bremsbetrieb
● einer behinderten Luftzufuhr
● Drehzahlen, die kleiner als die Bemessungsdrehzahl sind.
Die Sensoren sind hierbei in die Wicklungsnut oder in das Lager eines Motors eingebaut.
Schema und Kennlinie
Der Widerstand der Thermistoren steigt bei Erreichen der Grenztemperatur sehr steil
(sprunghaft) an.

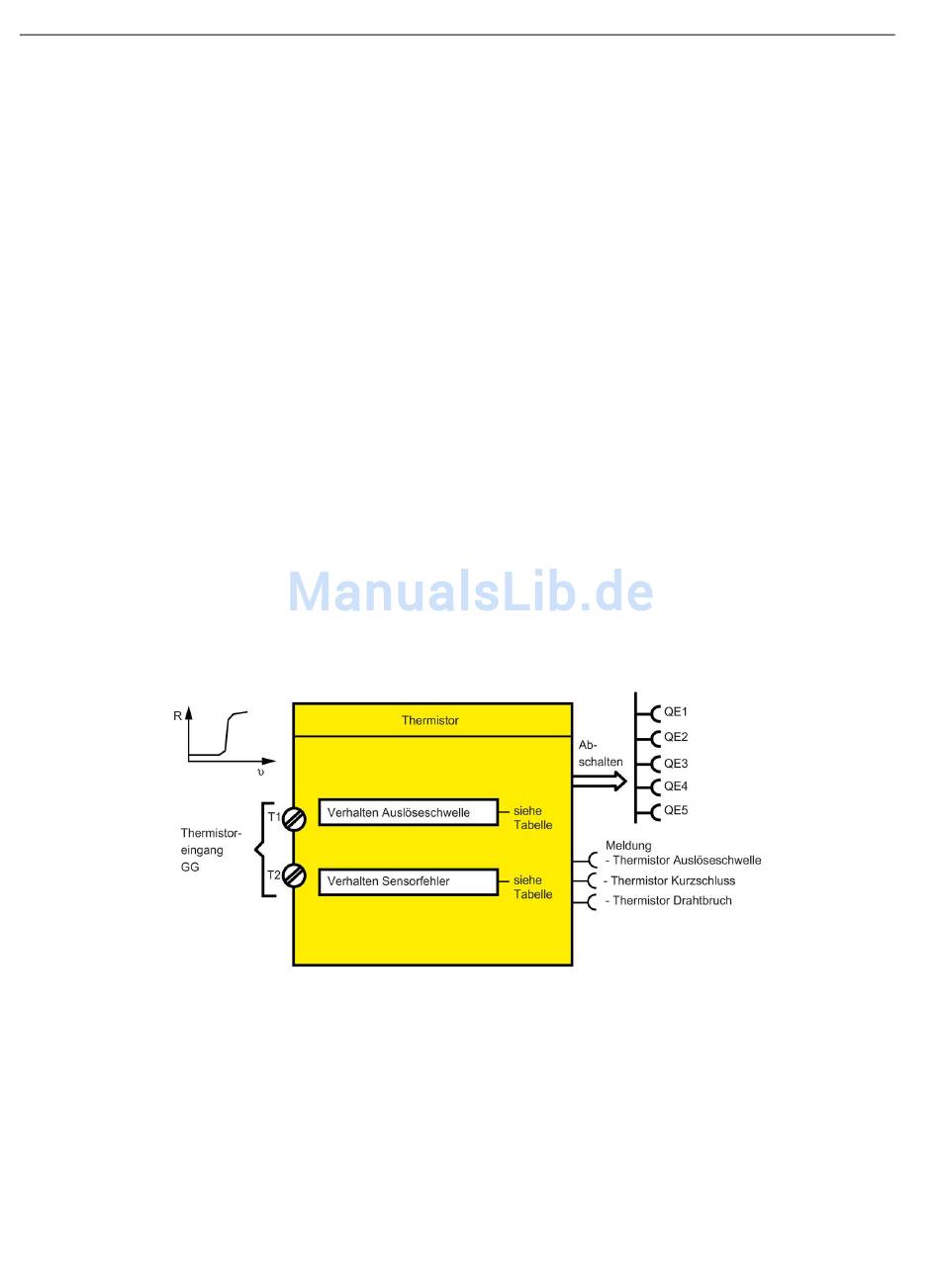

Bild 4-5
166
Funktionsbaustein Thermistor (Thermistorschutz)
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
SIMOCODE pro PROFIBUS
