Motorsteuerung
5.3 Steuerfunktionen
Schema
Bild 5-17
Einstellungen
Ausführliche Erklärungen zu den Einstellungen finden Sie im Kapitel Steuerfunktionen -
Allgemeine Einstellungen und Definitionen (Seite 185).
Tabelle 5- 12 Einstellungen Stern-Dreieckstarter mit Drehrichtungsumkehr
Stern-Dreieckstarter mit
Drehrichtungsumkehr
Aus
Ein >
Ein <
RM Ein
Tippbetrieb
204

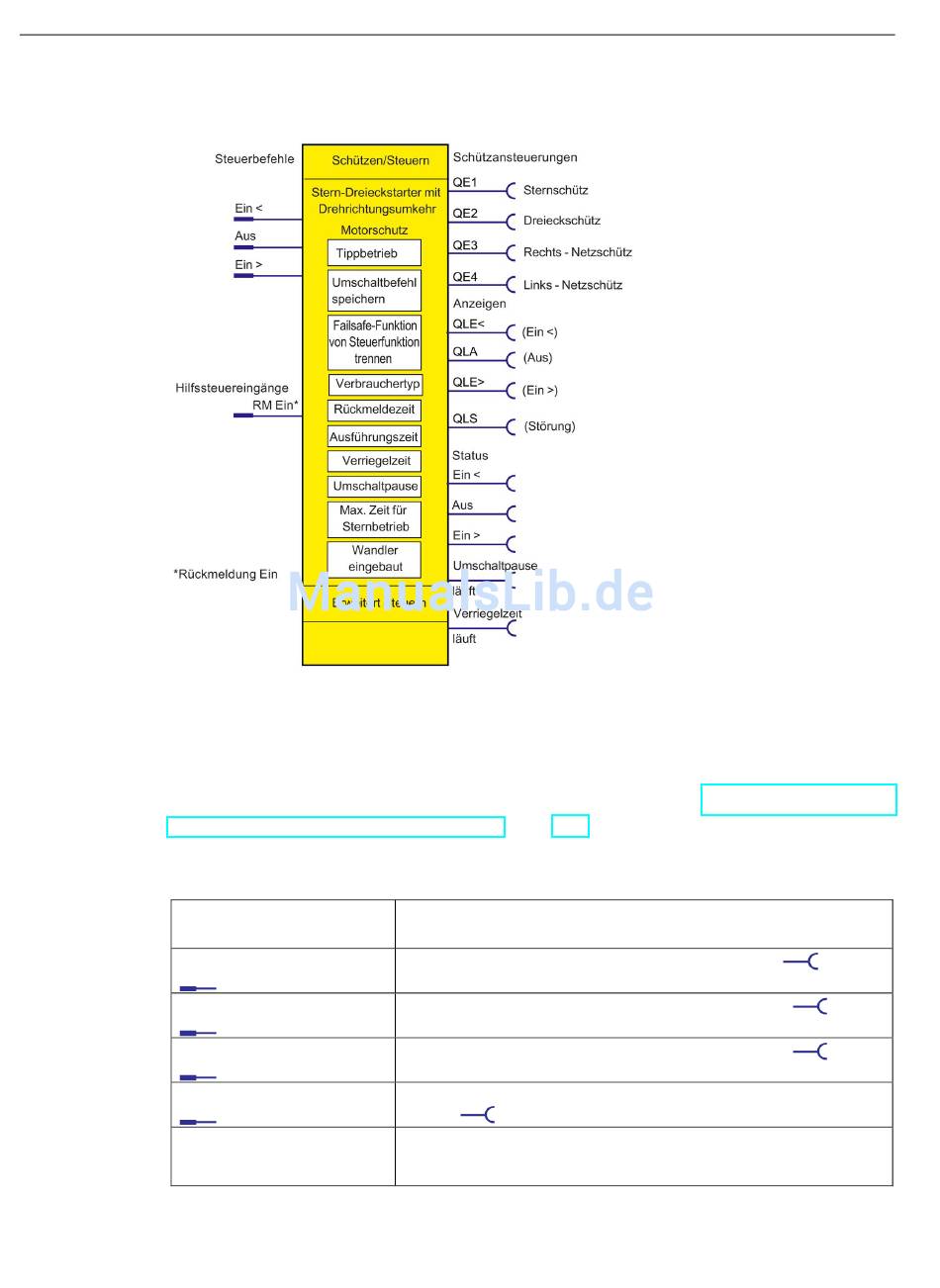

Schema Steuerfunktion "Stern-Dreieckstarter mit Drehrichtungsumkehr",
Funktionsbaustein "Schützen/Steuern"
Beschreibung
Steuerbefehl Aus (Verknüpfung mit beliebiger Buchse
üblicherweise mit Buchse "Freigegebener Steuerbefehl - Aus")
Steuerbefehl Ein > (Verknüpfung mit beliebiger Buchse
üblicherweise mit Buchse "Freigegebener Steuerbefehl - Ein >")
Steuerbefehl Ein < (Verknüpfung mit beliebiger Buchse
üblicherweise mit Buchse "Freigegebener Steuerbefehl - Ein <")
Hilfssteuereingang "Rückmeldung Ein" (Verknüpfung mit beliebiger
Buchse
Deaktiviert
•
Aktiviert
•
, üblicherweise mit Buchse "Status - Strom fließt")
