Beispiel für die Bedienfreigabe
Folgende Abbildung zeigt ein Beispiel für die Bedienfreigabe für Betriebsart "Lokal 2",
Steuerfunktion "Dahlander mit Drehrichtungsumkehr":

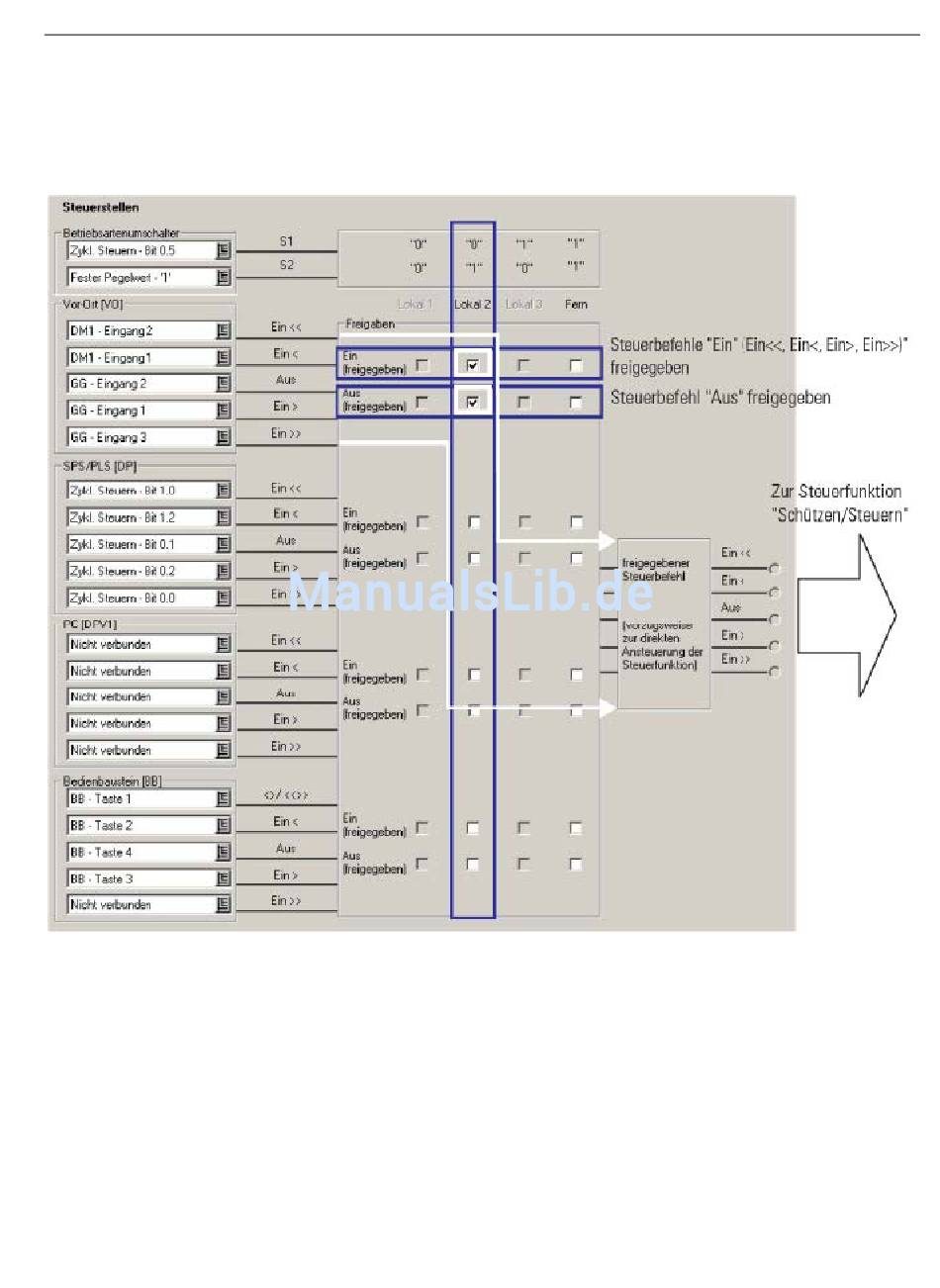

Bild 5-7 Beispiel für die Bedienfreigabe
Im Beispiel kann der Motor in der Betriebsart "Lokal 2" nur über die an den Eingängen des
Grundgeräts und des Digitalmoduls angeschlossenen Taster (Vor-Ort) ein- und
ausgeschaltet werden.
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Motorsteuerung
5.2 Steuerstellen
177
