Ausgänge

7.4 Bedienbaustein-LED

7.4 Bedienbaustein-LED
Beschreibung
SIMOCODE pro besitzt einen Funktionsbaustein "BB-LED" zur Ansteuerung der sieben frei
verwendbaren LEDs. Die LEDs befinden sich im Bedienbaustein und können zu beliebigen
Statusanzeigen verwendet werden. Dazu müssen die Eingänge (Stecker) des
Funktionsbausteins "BB-LED" mit den entsprechenden Buchsen (z. B. mit den Buchsen für
die Statusmeldungen der Steuerfunktion) verknüpft werden.
Hinweis
Der Funktionsbaustein "BB-LED" kann nur genutzt werden, wenn der Bedienbaustein (BB)
angeschlossen und in der Gerätekonfiguration projektiert ist!
Der Funktionsbaustein "BB-LED" beinhaltet:
● vier Stecker, "BB-LED grün 1" bis "LED grün 4", korrespondierend zu den grünen LEDs.
Die grünen LEDs sind optisch / konstruktiv den Tasten des Bedienbausteins zugeordnet.
Üblicherweise zeigen sie die Rückmeldung des Betriebszustands des Motors an.
● drei Stecker, "BB-LED gelb 1" bis "BB-LED gelb 3", korrespondierend zu den gelben
LEDs
● vier grüne LEDs
● drei gelbe LEDs (nicht für Bedienbaustein mit Display).
Insgesamt steht ein Funktionsbaustein "BB-LED" bei den Grundgeräten SIMOCODE pro C,
pro S und pro V zur Verfügung.

LEDs des Bedienbausteins

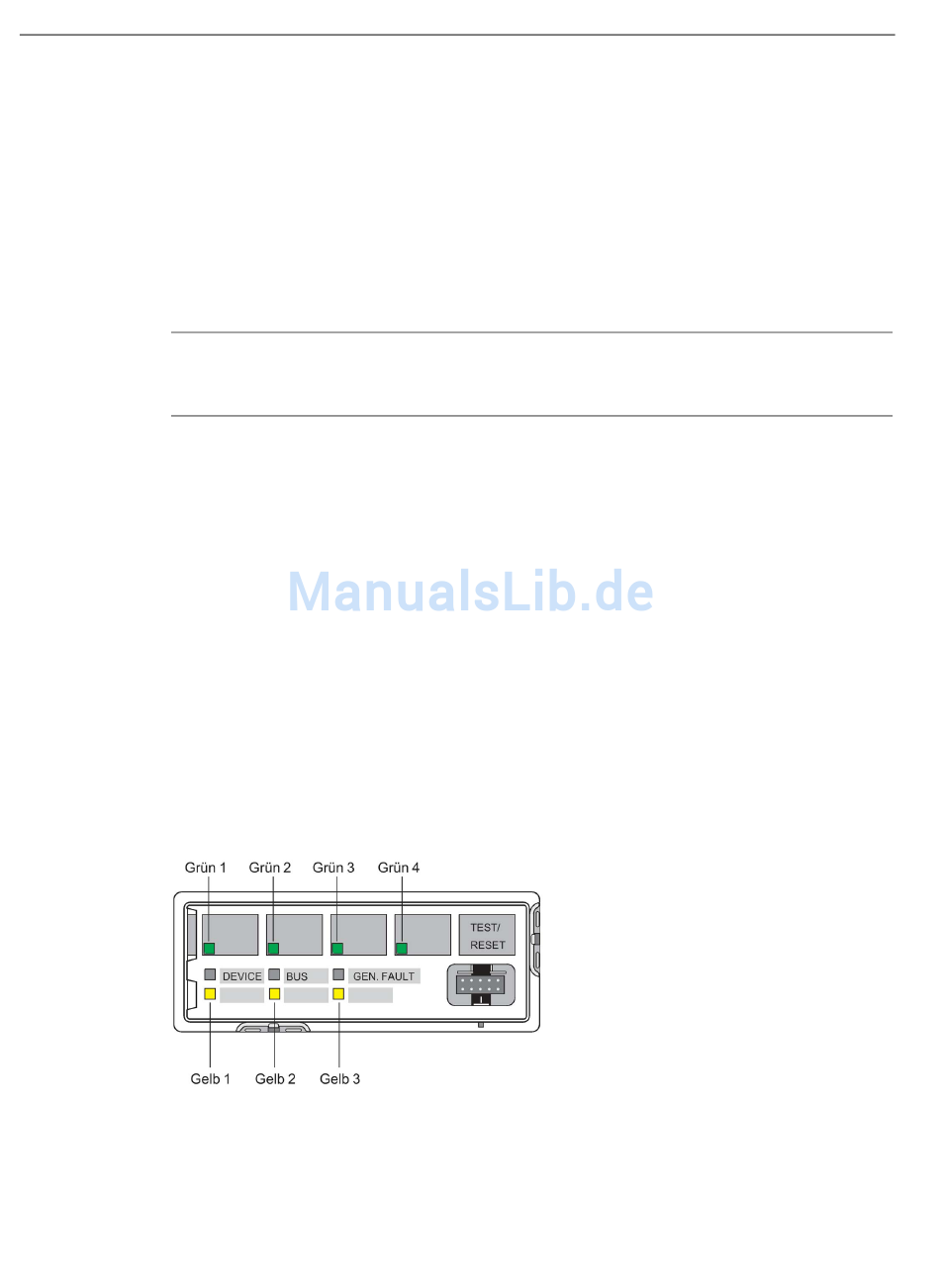

Folgende Abbildung zeigt die Frontansicht des Bedienbausteins mit den LEDs:
Bild 7-4
276
LEDs des Bedienbausteins
