11.7 Netzausfallüberwachung (USA)
Beschreibung
Über den Stecker wird der Funktionsbaustein "Netzausfallüberwachung (USA)" aktiviert.
Dies erfolgt über ein externes Spannungsrelais, das über die binären Eingänge von
SIMOCODE pro mit dem Funktionsbaustein verknüpft wurde.
Ablauf (siehe Ablaufdiagramme unten):
1. Nach Ansprechen des Überwachungs-Relais / Aktivierung des Eingangs (USA) werden
sofort alle Schütze (QE) abgesteuert.
2. Kehrt innerhalb der "Netzausfallzeit" die Spannung zurück, wird der Motor wieder in den
vorherigen Zustand geschaltet. Dies kann entweder sofort oder zusätzlich zeitverzögert
(Wiederanlaufverzögerung) erfolgen.
3. Läuft die "Netzausfallzeit" ab, ohne dass die Spannung zurückkehrt, geht das Gerät auf
Störung (USA-Fehler).
Voraussetzung: Die SIMOCODE pro-Steuerspannung ist gepuffert und wird nicht
unterbrochen.
Insgesamt steht 1 Funktionsbaustein "Netzausfallüberwachung" beim Grundgerät
SIMOCODE pro V zur Verfügung.
Schema

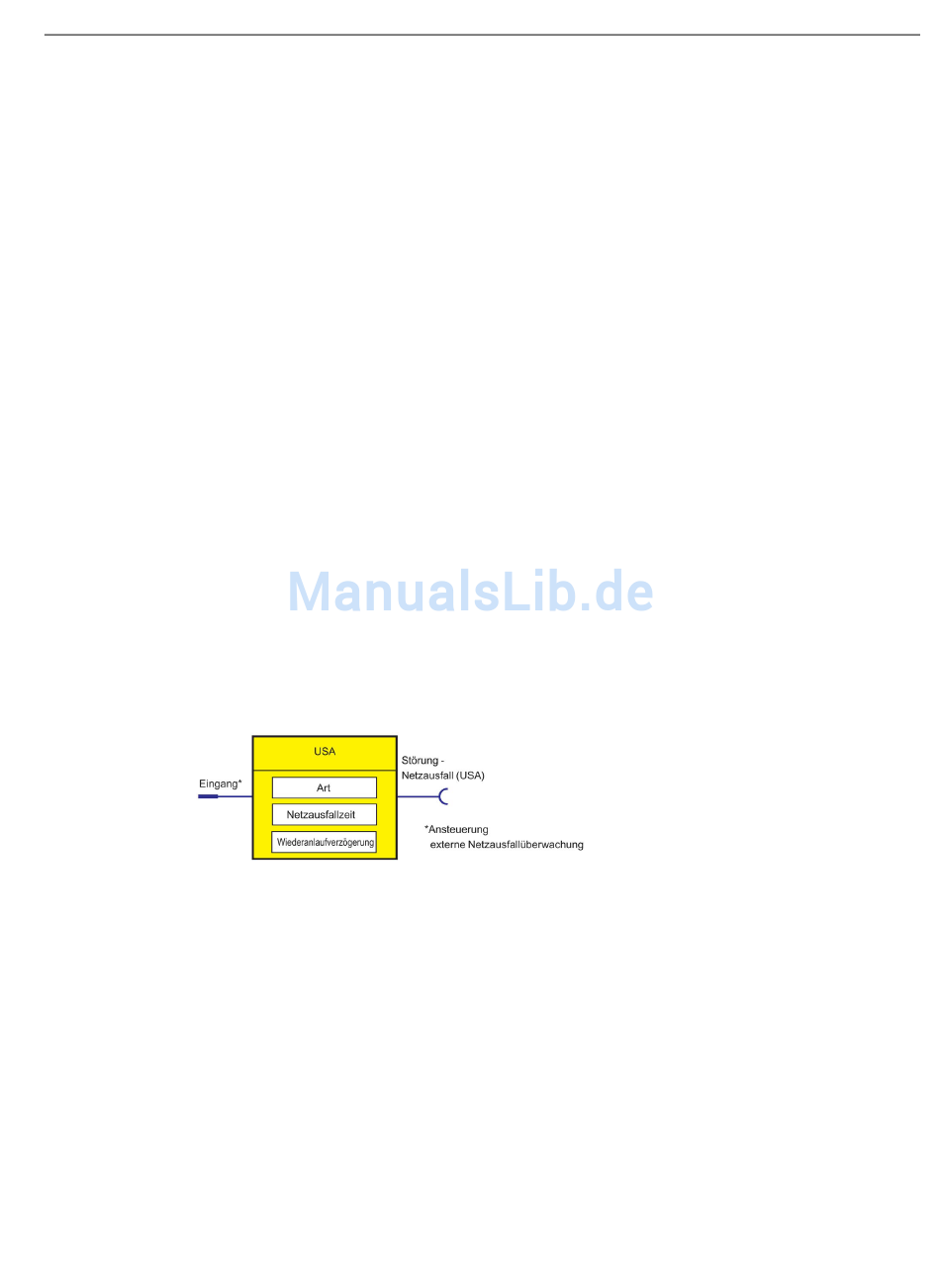

Folgendes Schema zeigt den Funktionsbaustein "Netzausfallüberwachung (USA)":
Bild 11-6
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Funktionsbaustein "Netzausfallüberwachung (USA)"
