Systembeschreibung
2.3 Nutzen
Die Systeme können je nach funktioneller Anforderung problemlos gleichzeitig und ohne
Zusatzaufwand in einer Niederspannungs-Schaltanlage eingesetzt werden.
Die Parametrierung von SIMOCODE pro C oder SIMOCODE pro S ist problemlos
übertragbar.

Autarker Betrieb

SIMOCODE pro C, SIMOCODE pro S und SIMOCODE pro V schützen und steuern den
Motorabzweig unabhängig vom Automatisierungssystem. Auch bei Ausfall des
Automatisierungssystems (SPS) oder bei Störungen der Kommunikation bleibt der
Motorabzweig vollständig geschützt und steuerbar. SIMOCODE pro kann ohne Anschluss
an den PROFIBUS DP eingesetzt werden. Dieser kann bei Bedarf auch nachträglich
problemlos angeschlossen werden.

Typischer Aufbau

Folgendes Schema zeigt typisch Hardwareausbau von SIMOCODE pro C, SIMOCODE pro
S und SIMOCODE pro V:

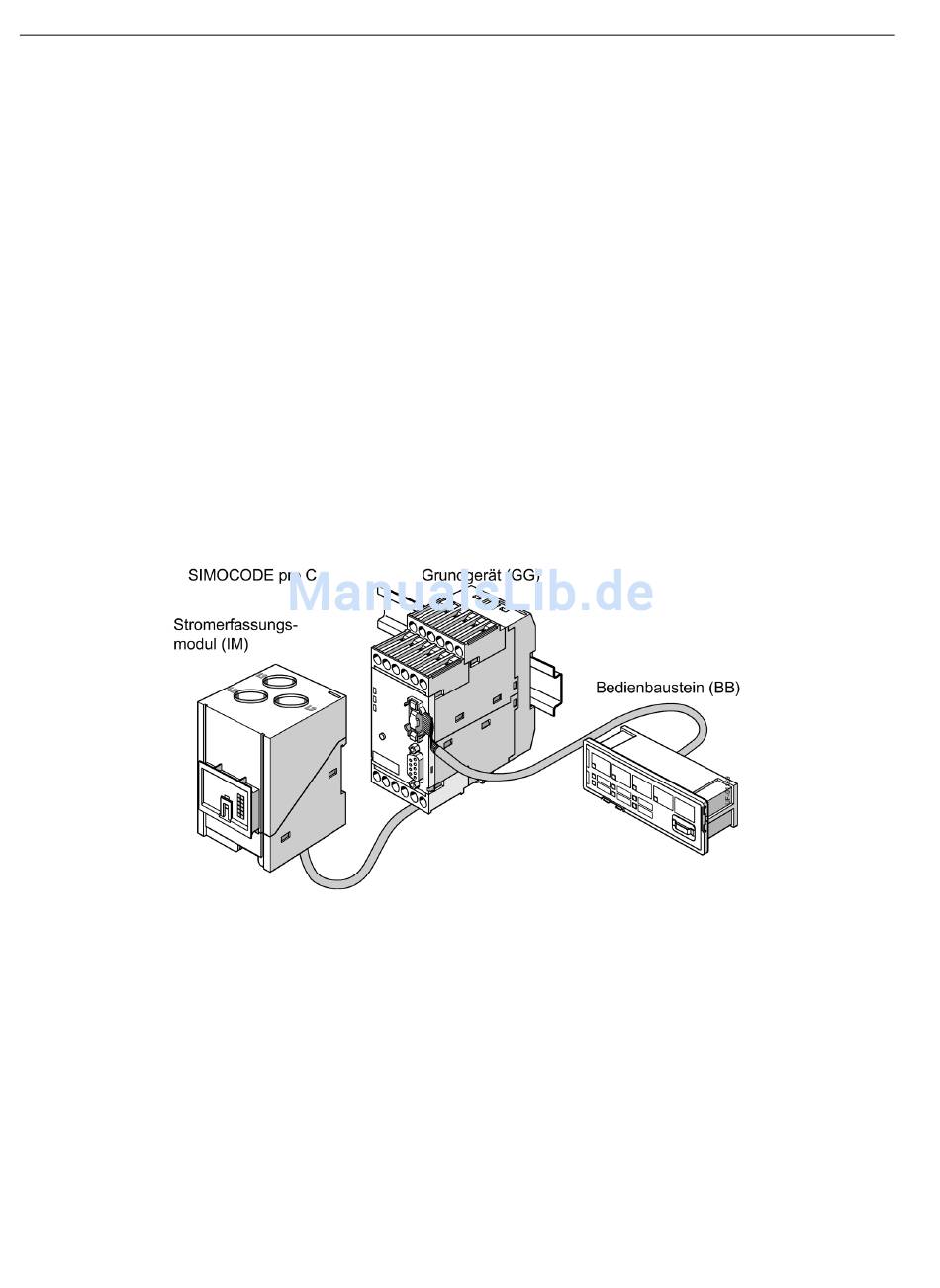

Bild 2-3
30
Typische Hardwarekonfiguration von SIMOCODE pro C
