7.3 Grundgerät-Ausgänge
7.3 Grundgerät-Ausgänge
Beschreibung
SIMOCODE pro besitzt einen Funktionsbaustein "GG-Ausgänge" mit zwei bzw. drei
Relaisausgängen. Mit den Relaisausgängen können Sie z. B. Schütze oder Lampen
schalten. Dazu müssen die Eingänge (Stecker) des Funktionsbausteins mit den
entsprechenden Buchsen (typischerweise die Schützansteuerungen QE der Steuerfunktion)
verknüpft werden. Der Funktionsbaustein "GG-Ausgänge" besteht aus:
● drei Steckern, korrespondierend zu den Relaisausgängen Out1 bis Out3
● drei Relais
● Ausgangsklemmen.
Insgesamt steht ein Funktionsbaustein "GG-Ausgänge" bei den Grundgeräten pro C, pro S
und pro V zur Verfügung.
Schema

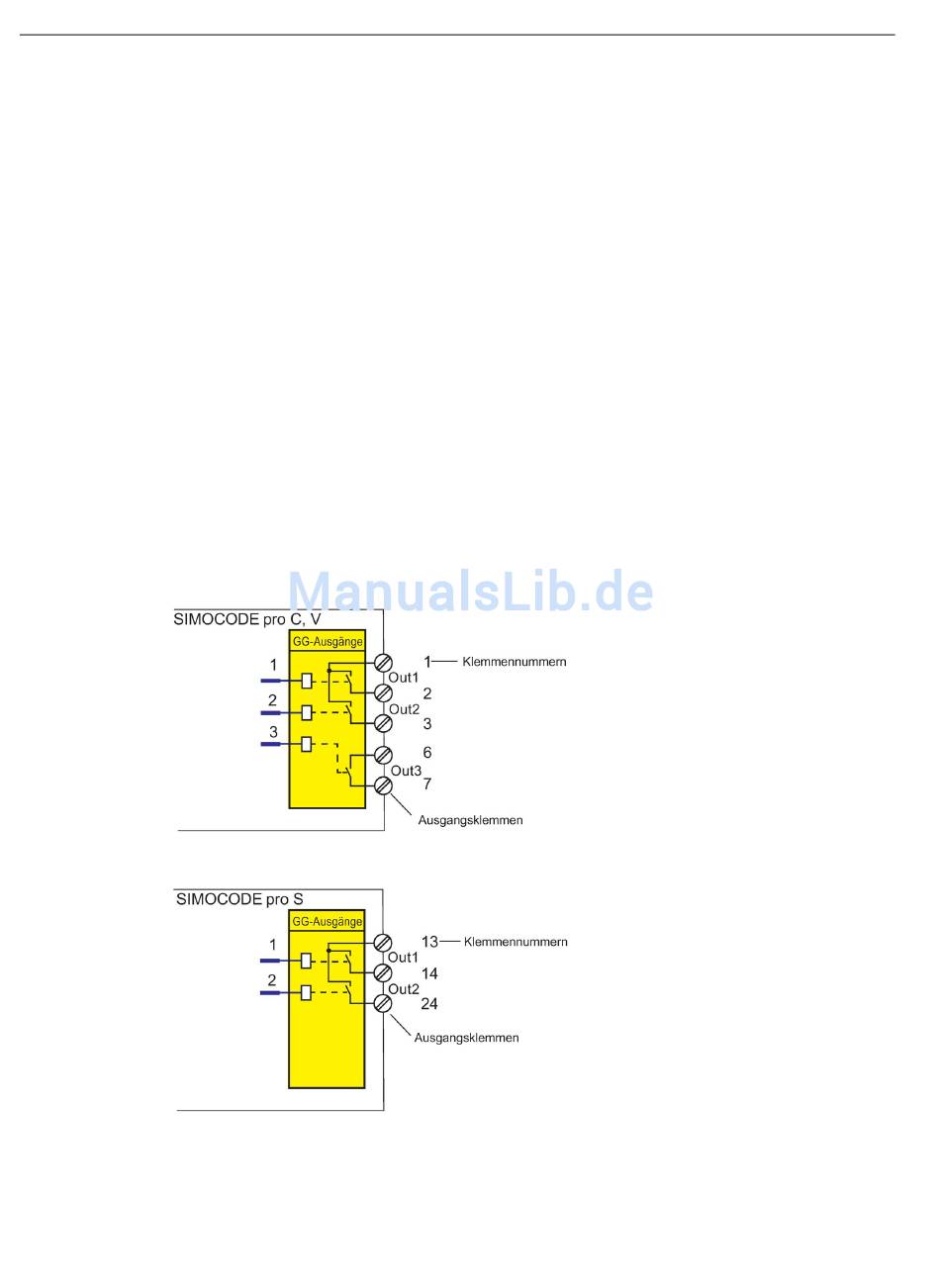

Folgende Schemata zeigen den Funktionsbaustein "GG-Ausgänge":
Bild 7-2
Bild 7-3
274
Funktionsbaustein "GG-Ausgänge", SIMOCODE pro C, V
Funktionsbaustein "GG-Ausgänge, SIMOCODE pro S
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
SIMOCODE pro PROFIBUS
