Ausgänge
7.6 Analogmodul-Ausgang
Bei parametriertem "Ausgangssignal" = 0 - 20 mA entspricht:
● 100 % Motorstrom: 0 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Bei parametriertem "Ausgangssignal" = 4 - 20 mA entspricht:
● 100 % Motorstrom: 4 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Hinweis
(Zu den Beispielen 1 und 2):
In SIMOCODE pro stehen die Phasenströme in % bezogen auf den Einstellstrom I
Verfügung. Bei Verwendung des Analogmodul-Ausgangs zur Anzeige des aktuellen
Motorstroms auf einem angeschlossenen Zeigerinstrument wird immer der aktuelle
Motorstrom in % vom Einstellstrom dargestellt. Handelt es sich bei der gewählten
Steuerfunktion um einen Motor mit nur einer Drehzahl, kann die Anzeige auf dem
Zeigerinstrument sowohl prozentual (% von I
Bei Motoren / Steuerfunktionen mit zwei Drehzahlen und somit zwei Einstellströmen (z. B.
Polumschalter oder Dahlander) erfolgt die Darstellung des Motorstroms auf einem
Zeigerinstrument ausschließlich prozentual bezogen auf den aktuellen Einstellstrom I
I 2, abhängig davon, welche der beiden Drehzahlen (langsam oder schnell) gerade vorliegt.
e
3) Ausgabe eines beliebigen analogen Werts vom Automatisierungssystem zyklisch über
PROFIBUS
Über PROFIBUS kann zyklisch ein Wort (2 Byte) vom Automatisierungssystem an
SIMOCODE pro übermittelt werden. Durch die direkte Verknüpfung dieses zyklischen
Steuerworts vom PROFIBUS mit dem Analogmodul-Ausgang kann ein beliebiger Wert als
0/4 bis 20 mA-Signal ausgegeben werden. Liegt der übermittelte Wert im S7-Format
(0 bis 27648) vor, ist dies bei der Parametrierung zu berücksichtigen:

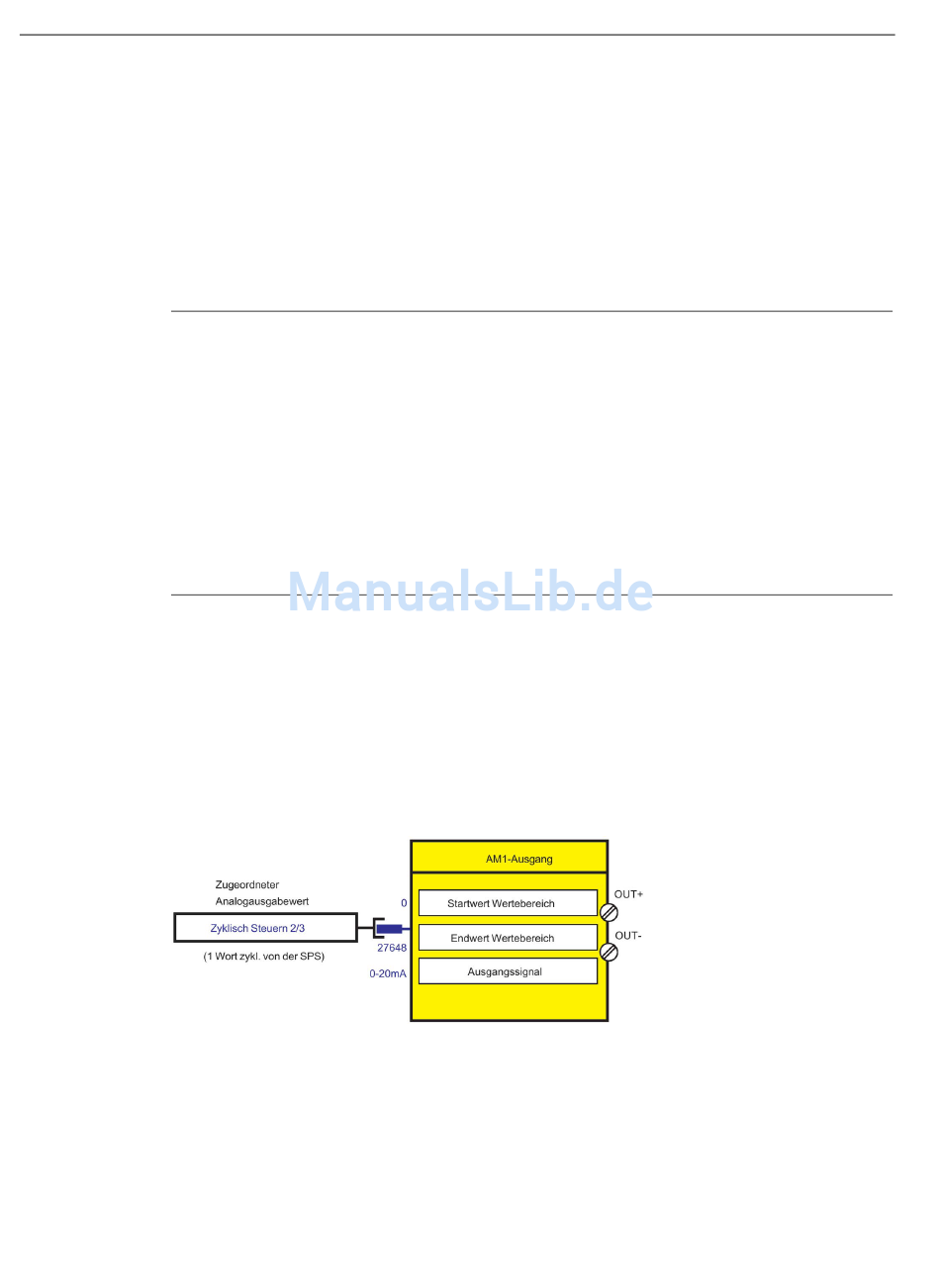

Bild 7-13
Damit beträgt
● der zu wählende "Startwert-Wertebereich": 0
● der zu wählende "Endwert-Wertebereich": 27648.
