8.7 Analogmodul-Eingänge
Beschreibung
SIMOCODE pro besitzt einen Funktionsbaustein "AM1-Eingänge" mit zwei analogen
Buchsen, korrespondierend zu den zwei analogen Eingängen des Analogmoduls. An diesen
Buchsen kann der aktuelle Analogwert des jeweiligen Eingangs abgegriffen und intern
verarbeitet werden. Eine weitere binäre Buchse des Funktionsbausteins bildet außerdem
den Zustand der analogen Messkreise ab. Die Analogwerte können intern verarbeitet und /
oder über die Funktionsbausteine "Zyklisch Melden" zyklisch an das
Automatisierungssystem übermittelt werden.
Hinweis
Der Funktionsbaustein "AM1-Eingänge" kann nur genutzt werden, wenn das
Analogmodul (AM) angeschlossen und in der Gerätekonfiguration projektiert wurde!
Schema

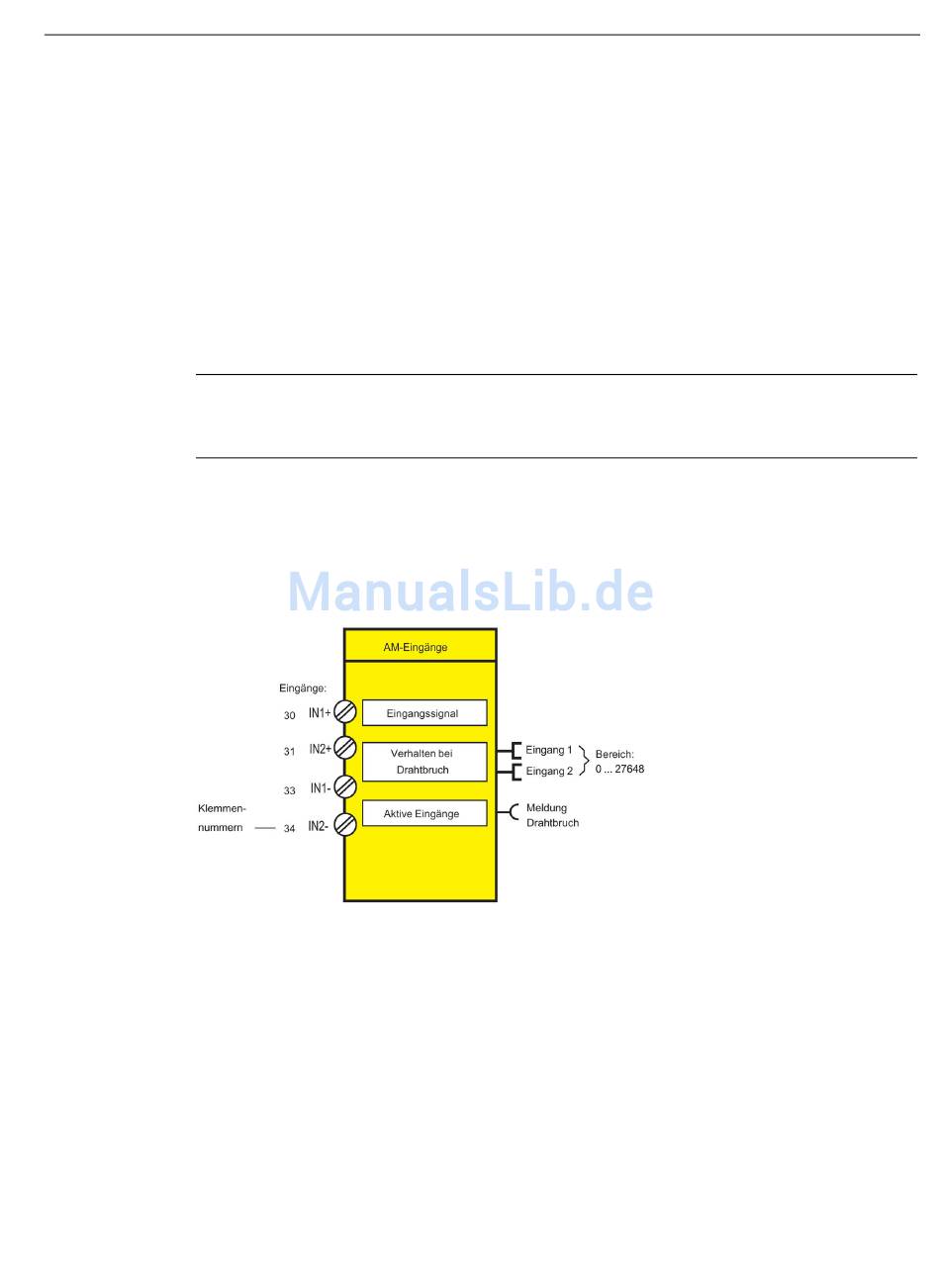

Folgendes Schema zeigt den Funktionsbaustein "AM1-Eingänge":
Bild 8-10
Anwendungsbeispiele
Typische Anwendungsfälle sind z. B.:
● Füllstandsüberwachung zur Realisierung eines Trockenanlaufschutzes bei Pumpen
● Überwachung der Filterverschmutzung mithilfe eines Differenzdruckmessumformers.
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Schema Funktionsbaustein "AM1-Eingänge"
Eingänge
8.7 Analogmodul-Eingänge
303
