Ausgänge
7.2 Einführung
7.2 Einführung
Beschreibung
SIMOCODE pro besitzt unterschiedliche Ausgänge. Diese werden durch verschiedene
Funktionsbausteine in SIMOCODE pro repräsentiert. Diese sind die Schnittstellen von
SIMOCODE pro nach außen. Innerhalb von SIMOCODE pro sind die Ausgänge als Stecker
an den entsprechenden Funktionsbausteinen abgebildet und können durch Verknüpfung
beliebigen Funktionen bzw. Meldungen zugeordnet werden.
Ausgänge können sein:
● Ausgangsklemmen
● LED am Bedienbaustein zur Visualisierung des Betriebszustands oder verschiedener
Status
● Ausgänge zum PROFIBUS DP (zyklisch und azyklisch).
Schema

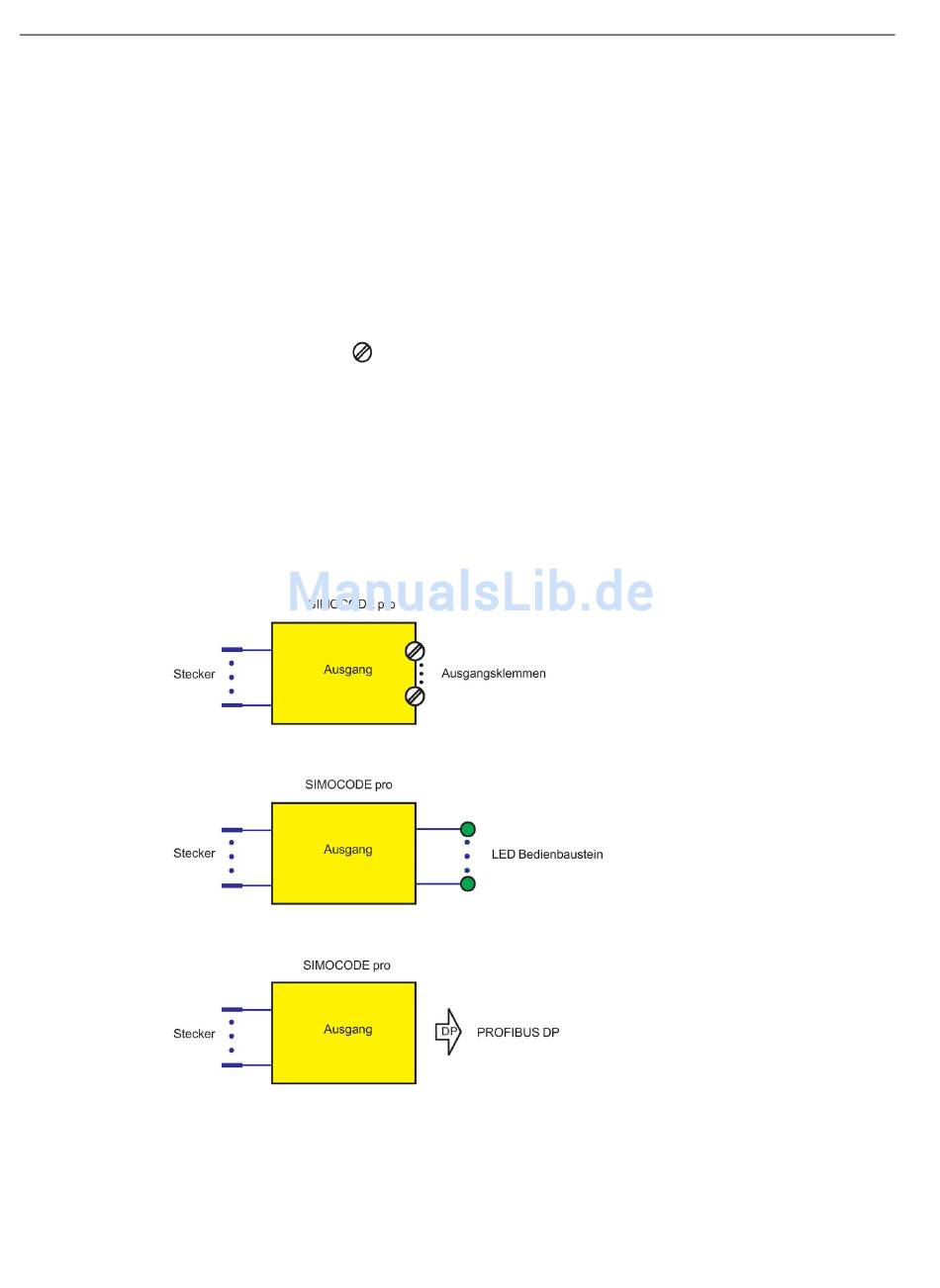

Folgendes Schema zeigt die allgemeine Darstellung der Ausgangsarten:
Bild 7-1
272
, außen an Grundgerät, Digitalmodulen und am Analogmodul
Allgemeine Darstellung der Ausgangsarten
