12.7

Timer

Beschreibung
Der Timer besteht aus:
● zwei Steckern (Eingang und Reset)
● einer Buchse
● einer analoge Buchse "Istwert" mit dem aktuellen Wert.
Der aktuelle Istwert steht als Buchse zur weiteren internen Verarbeitung zur Verfügung und
kann auch zum Automatisierungssystem übermittelt werden.
Der Timer liefert bei anstehendem Eingangssignal ein Ausgangssignal entsprechend dem
gewählten Timer-Typ:
● Einschaltverzögert
● Einschaltverzögert mit Speicherung
● Ausschaltverzögert
● Einschaltwischend
Insgesamt stehen zur Verfügung:
● zwei Timer 1 bis 2 bei den Grundgeräten SIMOCODE pro C und SIMOCODE pro S
● vier Timer 1 bis 4 beim Grundgerät SIMOCODE pro V.
Schema

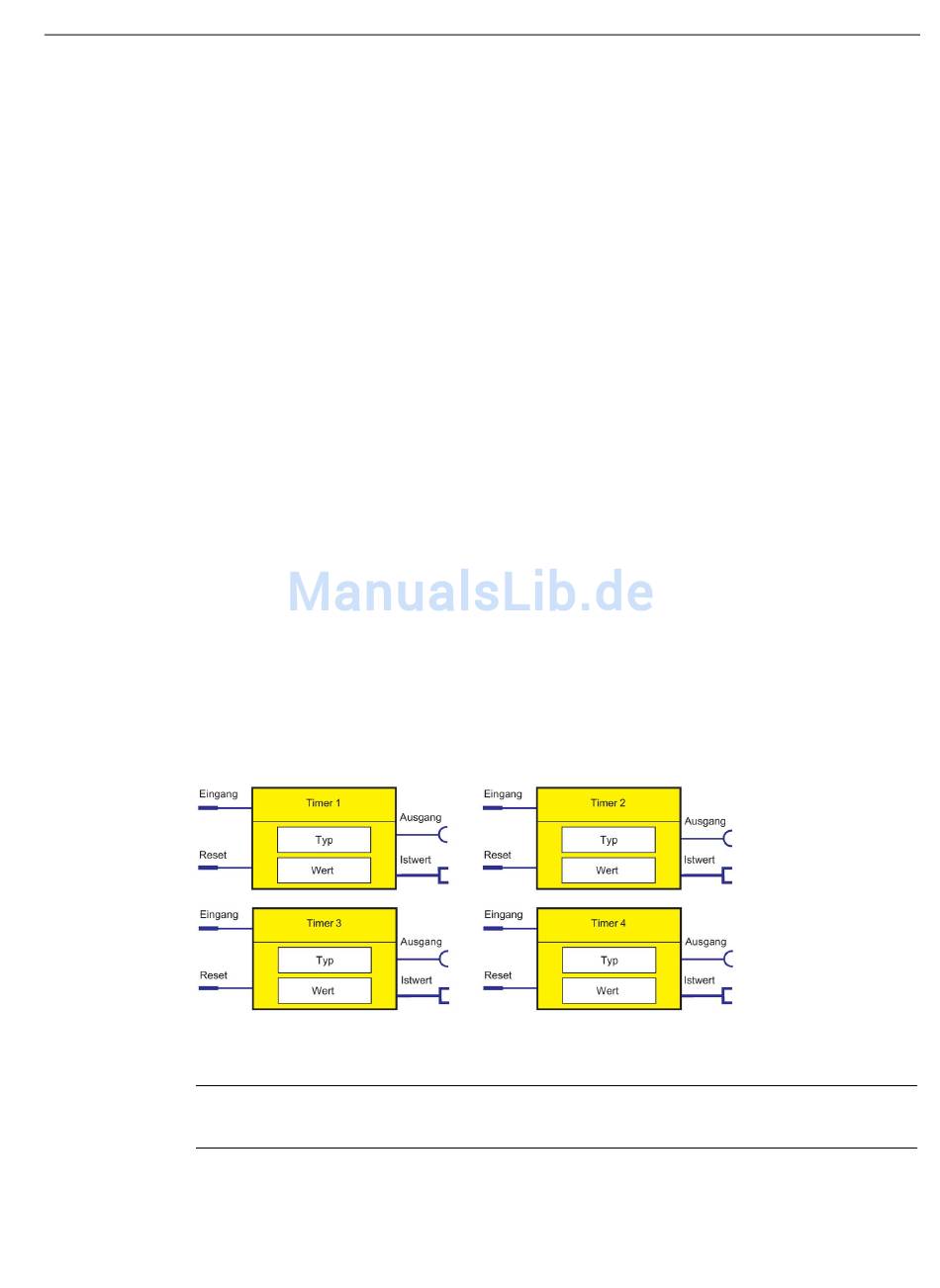

Folgendes Schema zeigt die Logikbausteine "Timer":
Bild 12-9
Hinweis
Bei anstehendem Reset ist der Ausgang immer 0.
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Logikbausteine Timer
Logikbausteine
12.7 Timer
359
