Montage, Verdrahtung, Schnittstellen
14.4 Verdrahtung
ACHTUNG
Variante Erdschlussmodul
Das Erdschlussmodul 3UF7 500-1AA00-0 benötigt den Differenzstromwandler 3UL22.
Das Erdschlussmodul 3UF7 510-1AA00-0 benötigt den Differenzstromwandler 3UL23.

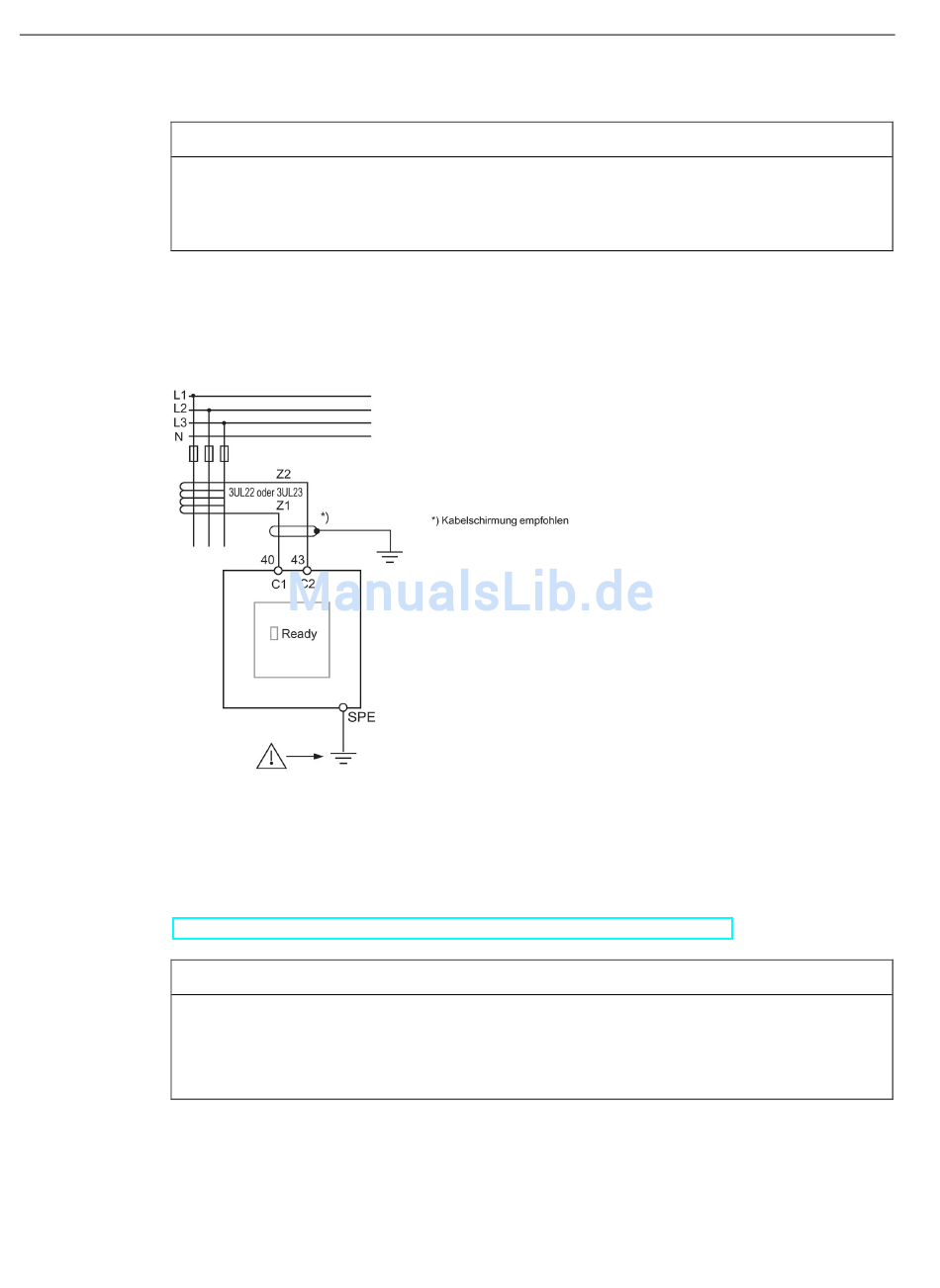

Anschlussbeispiel Erdschlussmodul
Bild 14-18
Das Ausgangssignal der Wandler 3UL22/3UL23 wird mit den Klemmen C1 und C2 des
entsprechenden Erdschlussmoduls verbunden.
Hinweise zur Installation des Differenzstromwandlers 3UL23: Siehe Gerätehandbuch
"Überwachungsrelais 3UG4/3RR2"
(http://support.automation.siemens.com/WW/view/de/50426183/133300), Kapitel 13.2.5.
ACHTUNG
Verlegung der Verbindungsleitungen / Verwendung geschirmter Leitungen
Verlegen Sie zur Vermeidung von Störeinkopplungen, die zu möglichen Fehlauslösungen
führen können, diese Verbindungsleitungen möglichst parallel bzw. verdrillt oder
verwenden Sie geschirmte Leitungen.
434
Anschlussbeispiel Erdschlussmodul
