14.4.3

Stromerfassungsmodule

Auswahl
Wählen Sie abhängig von der Größe des Motorstroms für die Stromerfassung das
entsprechende Stromerfassungsmodul:
● Durchstecktechnik bis 200 A: Die Leitungen der drei Phasen werden durch die
Durchstecköffnungen geführt.
● Schienenanschlusstechnik von 20 A bis 630 A, auch für Direktanbau an Siemens-
Schütze.
Die folgende Tabelle zeigt die unterschiedlichen Stromerfassungsmodule:

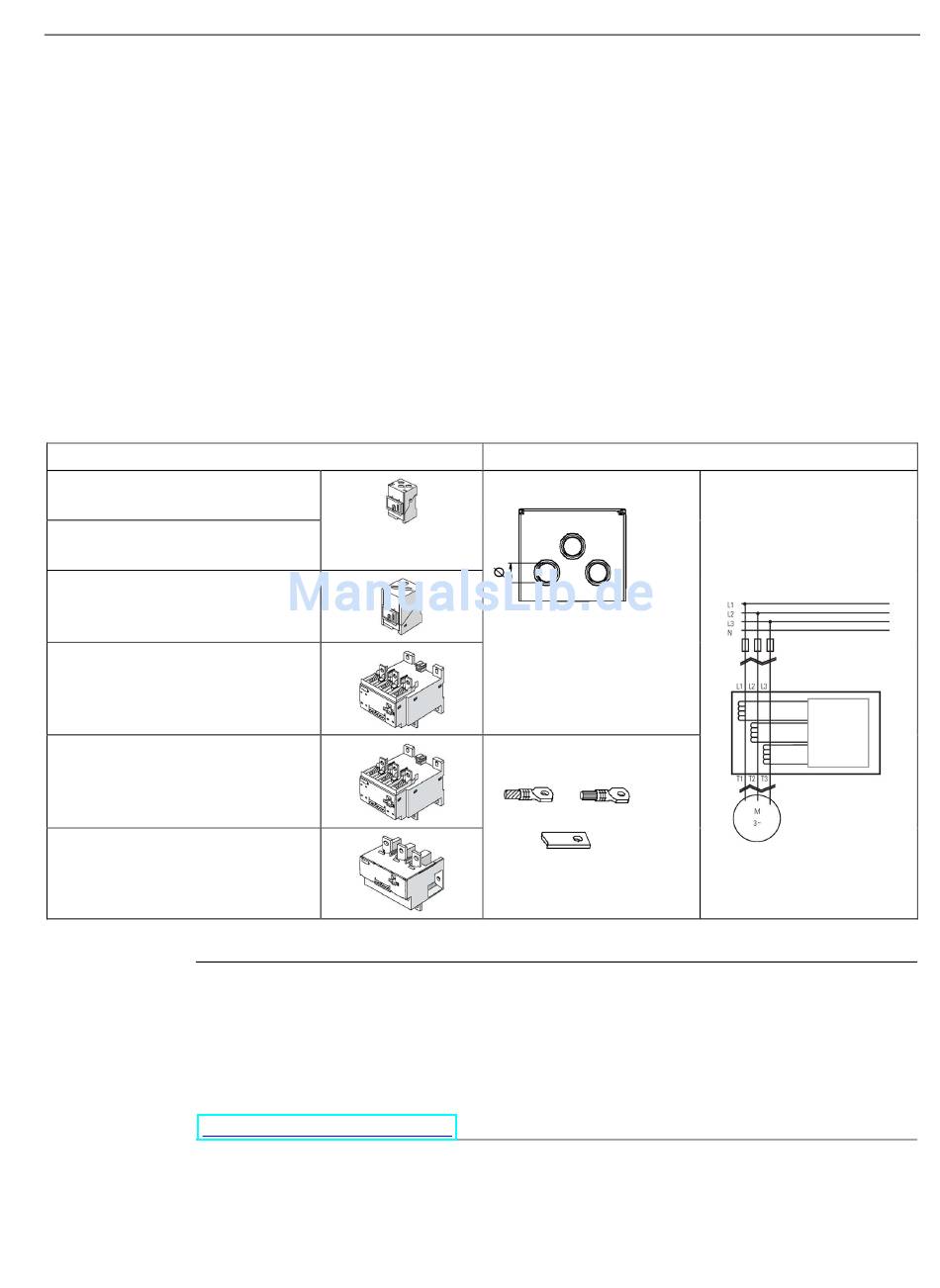

Tabelle 14- 17 Stromerfassungsmodule
Stromerfassungsmodul
3UF7100-1AA00-0; 0,3 - 3 A
Ø Durchstecköffnungen: 7,5 mm
3UF7101-1AA00-0; 2,4 - 25 A
Ø Durchstecköffnungen: 7,5 mm
3UF7102-1AA00-0; 10 - 100 A
Ø Durchstecköffnungen: 14 mm
3UF7103-1AA00-0; 20 - 200 A
Ø Durchstecköffnungen: 25 mm
3UF7103-1BA00-0; 20 - 200 A
Anschlussquerschnitt: 16 - 95 mm²,
AWG 5 - 3/0
3UF7104-1BA00-0; 63 - 630 A
Anschlussquerschnitt: 50 - 240 mm²,
AWG 1/0 - 500 kcmil
Hinweis
Achten Sie beim Anschluss bzw. bei der Durchführung der Leitungen der Einzelphasen des
Hauptstromkreises auf die korrekte Zuordnung der Phasen am Stromerfassungsmodul und
auf die korrekte Durchführungsrichtung.
Beachten Sie auch die Hinweise in der Betriebsanleitung. Die Betriebsanleitungen zu
SIMOCODE pro finden Sie auch unter Betriebsanleitungen
(www.siemens.de/sirius/manuals).
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Montage, Verdrahtung, Schnittstellen
Anschluss Hauptstromkreis
Durchstecktechnik
Schienenanschlusstechnik
14.4 Verdrahtung
445
