Überwachungsfunktionen
6.9 Temperaturüberwachung, analog
6.9 Temperaturüberwachung, analog

Schema und Kennlinien

Die Temperaturüberwachung (z. B. der Motorwicklungen, der Motorlager oder der
Kühlmittel- bzw. Getriebetemperatur) kann über bis zu drei analoge Temperatursensoren wie
NTC, KTY83/84, PT100, PT1000 erfolgen.
SIMOCODE pro unterstützt eine zweistufige Überwachung auf Übertemperatur: Es können
separate Schwellen für Warn- und Abschalttemperatur eingestellt werden.
Die Temperaturüberwachung erfolgt bezogen auf die höchste Temperatur aller verwendeten
Sensormesskreise des Temperaturmoduls.

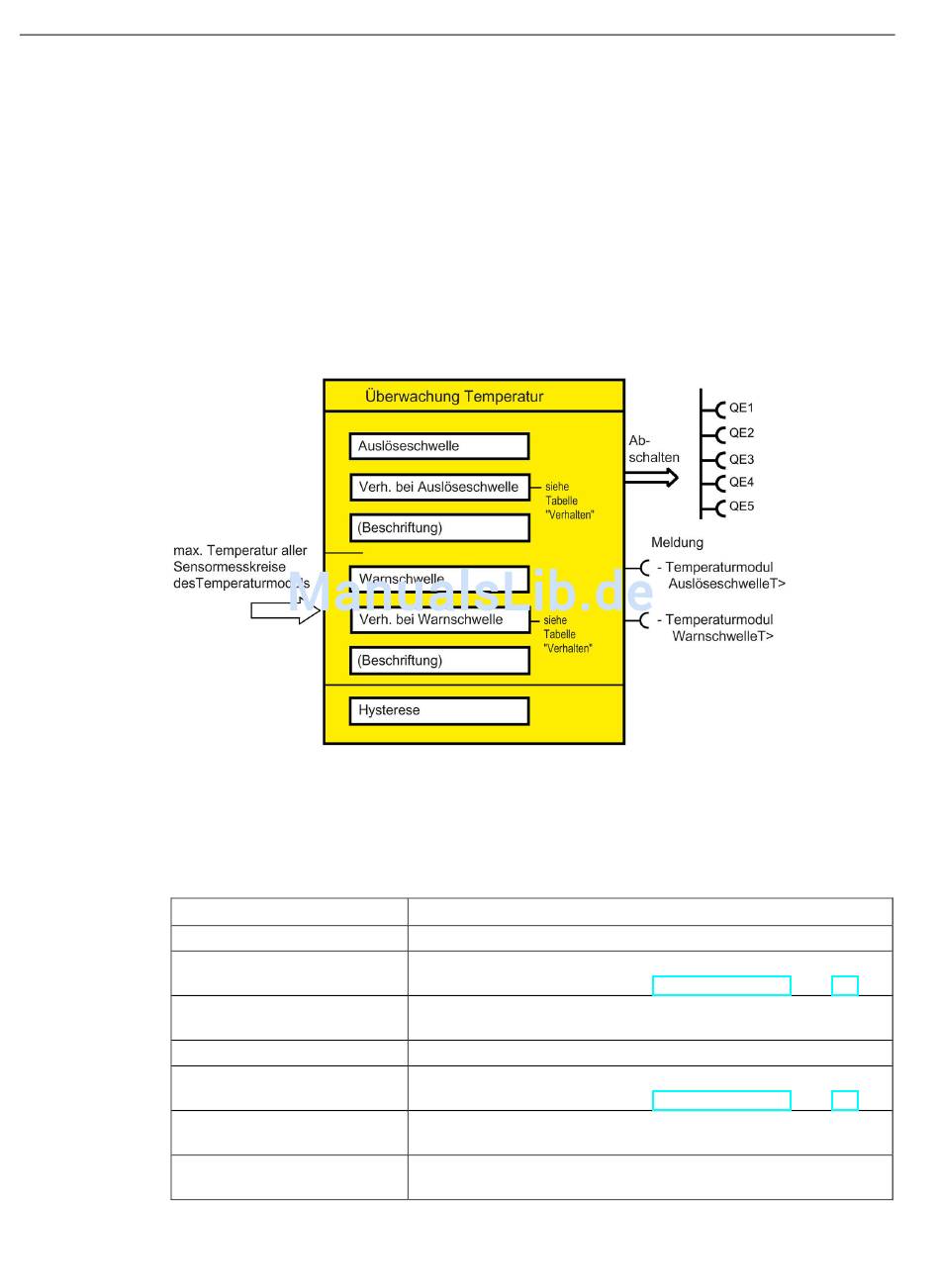

Bild 6-11

Einstellungen

Tabelle 6- 18 Einstellungen "Überwachung Temperatur"
Temperatur
Auslöseschwelle T >
Verhalten bei Auslöseschwelle
T >
Beschriftung Auslöseschwelle
T >
Warnschwelle T >
Verhalten Warnschwelle T >
Beschriftung Warnschwelle T >
Hysterese
266
Funktionsbaustein "Überwachung Temperatur"
Beschreibung
-273° - 65262°C (Voreinstellung: -273°)
Festlegen des Verhaltens bei Temperaturüberschreitung (siehe
nachstehende Tabelle und Kapitel Wichtige Hinweise (Seite 17))
Kein Parameter. Optionale Beschriftung zur Kennzeichnung der
Meldung, z. B. "Temperatur>"; Bereich: Maximal 10 Zeichen
-273° - 65262°C (Voreinstellung: -273°)
Festlegen des Verhaltens bei Temperaturüberschreitung (siehe
nachstehende Tabelle und Kapitel Wichtige Hinweise (Seite 17))
Kein Parameter. Optionale Beschriftung zur Kennzeichnung der
Meldung, z. B. "Temperatur >"; Bereich: Maximal 10 Zeichen.
0° ... 255°C in 1°-C-Schritten
(Voreinstellung: 5°C)
