LEDs des Bedienbausteins mit Display

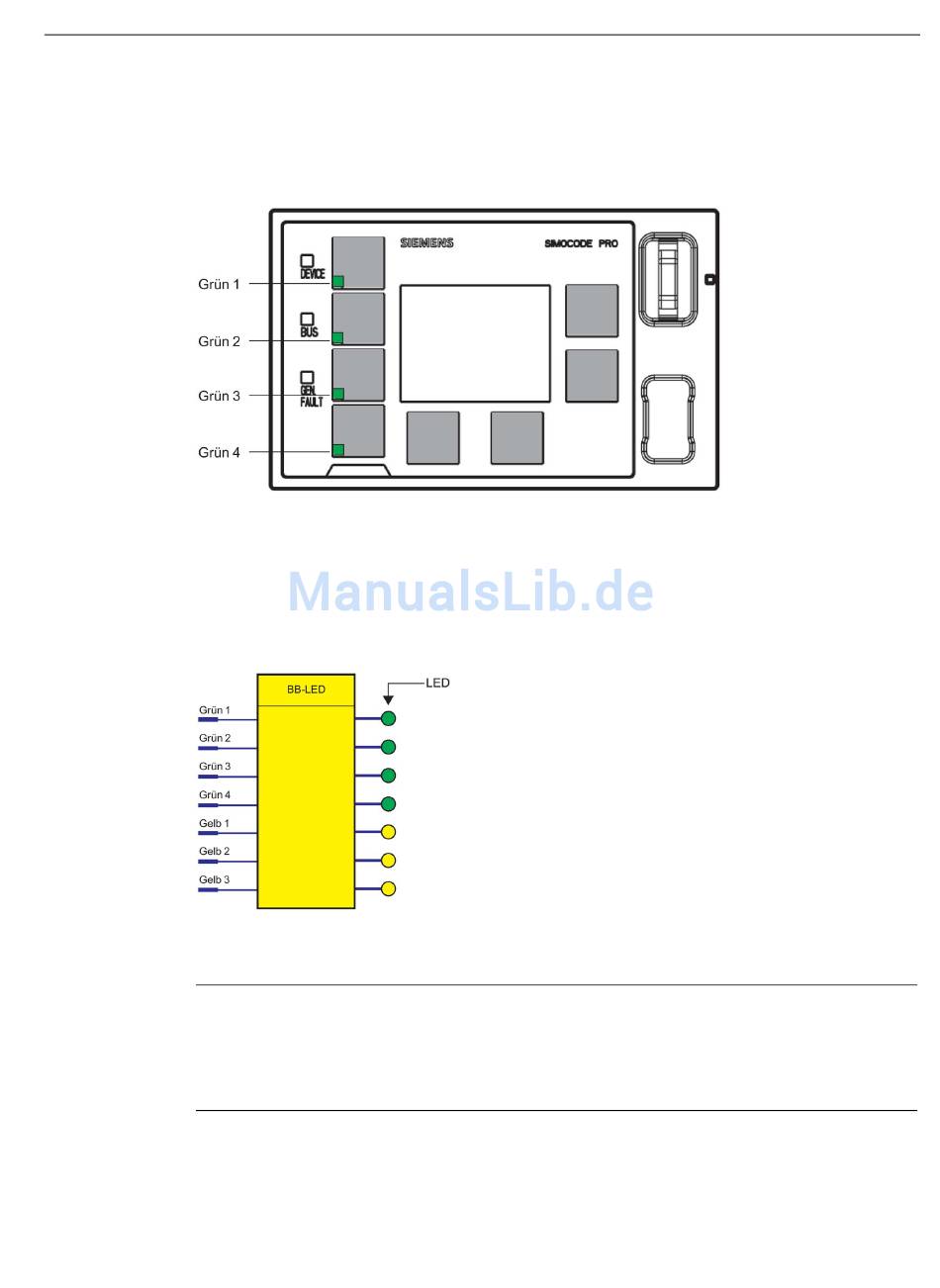

Folgende Abbildung zeigt die Frontansicht des Bedienbausteins mit Displays mit den LEDs:
Bild 7-5
Schema
Folgendes Schema zeigt den Funktionsbaustein "BB-LED":
Bild 7-6
Hinweis
Für den Bedienbaustein mit Display stehen die in diesem Abschnitt erwähnten drei gelben
LEDs nicht zur Verfügung. Statusinformationen können hier direkt über das Display
ausgelesen werden. Dennoch können die zugehörigen drei Stecker softwareseitig verknüpft
werden. Sie bleiben jedoch wirkungslos.
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
LEDs des Bedienbausteins mit Display für SIMOCODE pro V
Schema Funktionsbaustein "BB-LED"
Ausgänge
7.4 Bedienbaustein-LED
