12.6 Zähler
Beschreibung
Im System SIMOCODE pro sind Zähler integriert. Diese werden über die Stecker "+" oder "-"
angesteuert.
Wenn der voreingestellte Grenzwert erreicht ist, schaltet der Zählerausgang auf "1". Mit
"Reset" wird der Zähler zurückgesetzt.
Der aktuelle Istwert steht als Buchse zur weiteren internen Verarbeitung zur Verfügung und
kann auch zum Automatisierungssystem übermittelt werden.
● Stecker +:Istwert um 1 erhöhen (Maximum: Grenzwert).
● Stecker –:Istwert um 1 erniedrigen (Minimum: 0).
● Reset: Istwert auf 0 setzen.
Der Zähler besteht aus:
● drei Steckern (Eingang +, Eingang – und Reset)
● einer Logik
● einer Buchse
● einer analogen Buchse "Istwert" mit dem aktuellen Wert im Bereich 0 bis Grenzwert.
Er bleibt bei Spannungsausfall erhalten.
Insgesamt stehen zur Verfügung:
● zwei Zähler 1 bis 2 bei den Grundgeräten SIMOCODE pro C und SIMOCODE pro S
● vier Zähler 1 bis 4 beim Grundgerät SIMOCODE pro V.
Schema

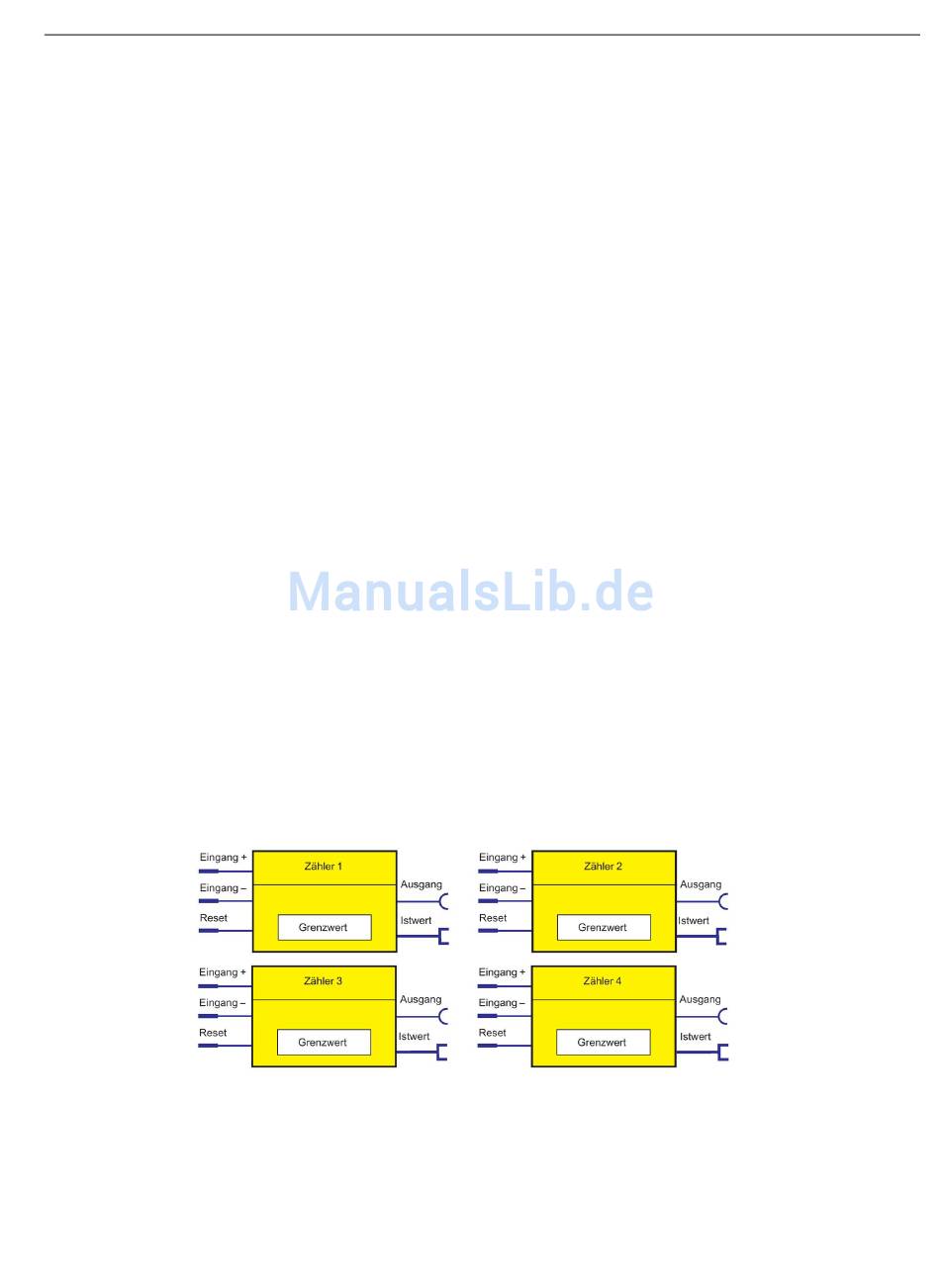

Folgendes Schema zeigt die Logikbausteine "Zähler":
Bild 12-8
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Logikbausteine "Zähler"
Logikbausteine
12.6 Zähler
357
