Motorschutz
4.3 Überlastschutz
Beispiel:
Sie haben einen Motor mit dem Einstellstrom 100% I
Sie schalten den Motor sofort wieder ein. Dabei kommt es zu einer Überlastauslösung mit
2 x I
● Auslösezeit im kalten Zustand: Ca. 40 s (gem. Auslösekennlinie).
● Faktor für Auslösezeit bei Vorbelastung 100% I
● Reduzierte Auslösezeit: 0,19 x 40 s = 7,6 s.
Pausenzeit
Die Pausenzeit ist die Zeitvorgabe für das Abkühlverhalten des Motors bei betriebsmäßigem
Abschalten (nicht bei Überlast-Auslösung!). Nach dieser Zeit wird das thermische
Gedächtnis im SIMOCODE pro gelöscht, ein erneuter Kaltstart ist möglich. Dadurch sind
häufige Anläufe innerhalb kurzer Zeit möglich.
Das folgende Schema zeigt das Abkühlverhalten mit und ohne Pausenzeit:
Bild 4-4
Hinweis
Der Motor und die Schaltgeräte müssen speziell für diese Belastung dimensioniert sein!
Pausenzeit: 0 bis 6553,5 s (Voreinstellung: 0)
162
, Class 10.
e

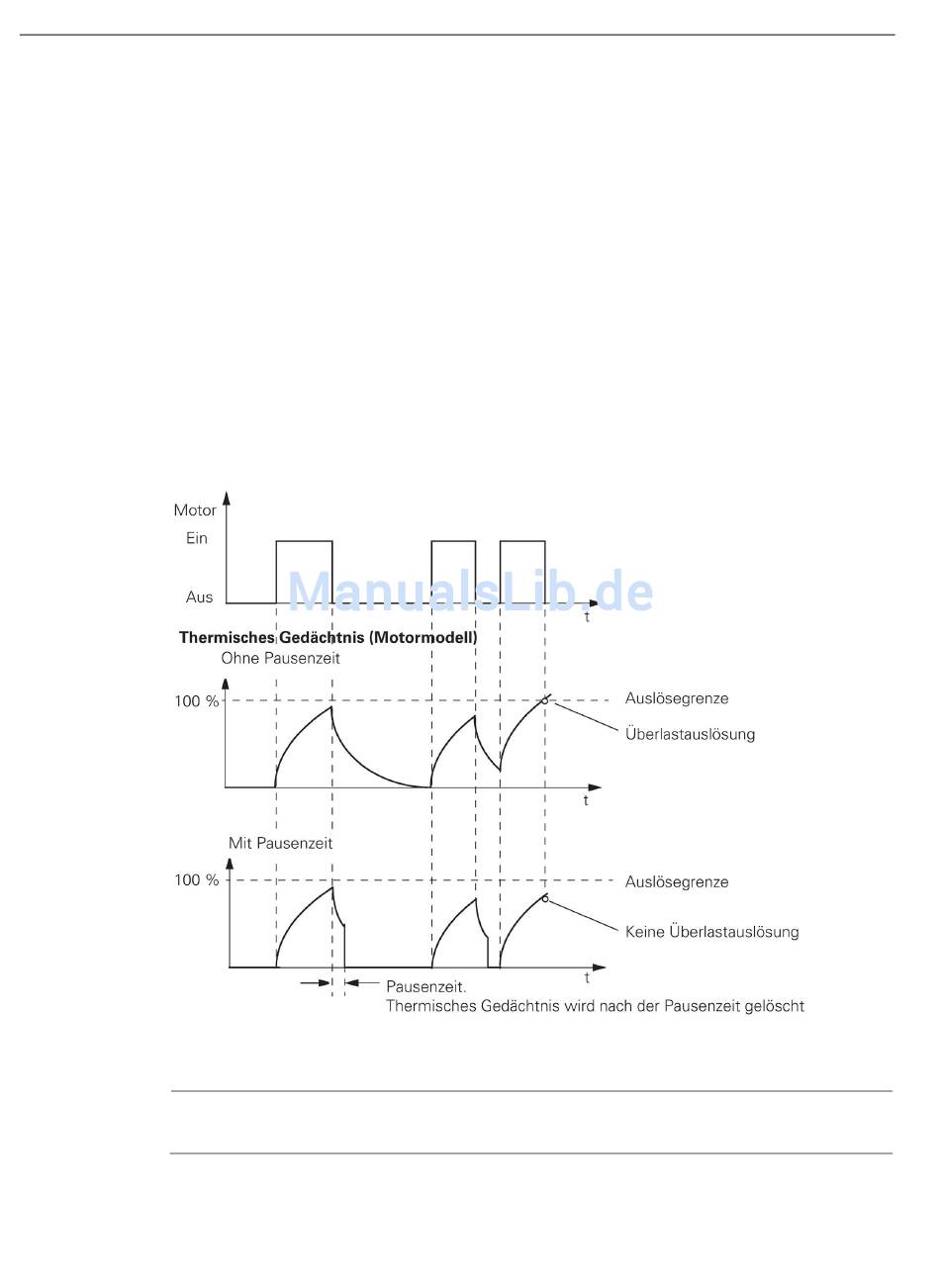

Abkühlverhalten mit und ohne Pausenzeit
betrieben und ausgeschaltet.
e
: 0,19 (siehe Tabelle)
e
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
SIMOCODE pro PROFIBUS
