14.4

Verdrahtung

14.4.1 Grundgeräte, Erweiterungsmodule und Entkoppelmodul
Abnehmbare Klemmen
Grundgeräte, Erweiterungsmodule und Entkoppelmodul besitzen abnehmbare Klemmen.
Für einen Gerätetausch brauchen Sie die Verdrahtung nicht lösen!

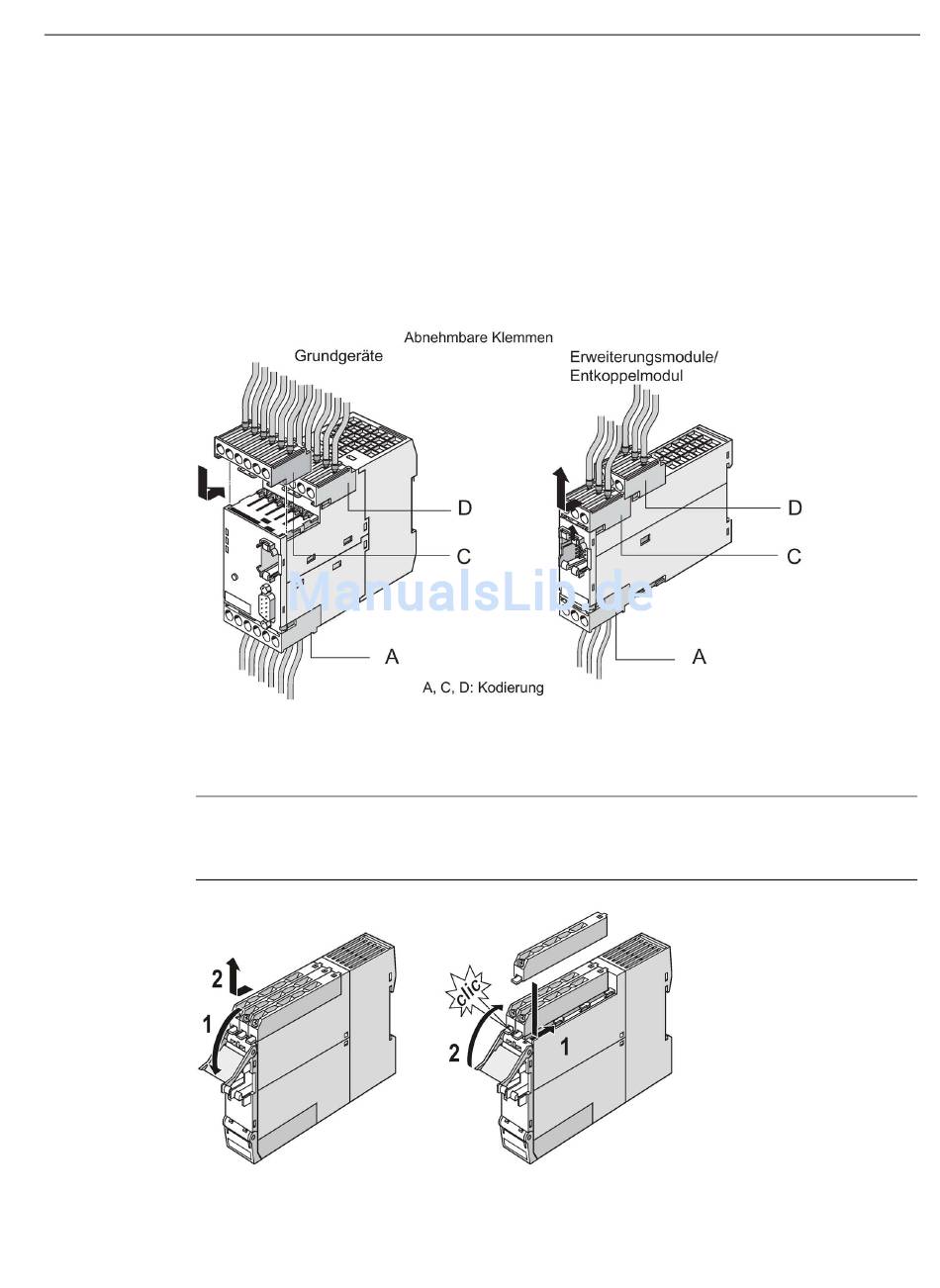

Bild 14-9
Hinweis
Die abnehmbaren Klemmen sind mechanisch kodiert und passen nur auf eine bestimmte
Position.
Bild 14-10
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Abnehmbare Klemmen bei Grundgeräten, Erweiterungsmodulen und Entkoppelmodul,
SIMOCODE pro C/V
Abnehmbare Klemmen bei Grundgerät und Multifunktionsmodul, SIMOCODE pro S
Montage, Verdrahtung, Schnittstellen
14.4 Verdrahtung
