11.10 Watchdog (Überwachung Bus, Überwachung SPS/PLS)
Beschreibung
Der Funktionsbaustein "Watchdog" überwacht die Kommunikation mit der SPS über
PROFIBUS DP sowie den Betriebszustand der SPS in der Betriebsart "Fern".
Schema
● Überwachung Bus:
Bei dieser Überwachungsart wird die Störung "Störung - Bus" erzeugt, wenn
– die "Überwachung Bus" aktiviert ist.
– in der Betriebsart "Fern" (Betriebsartenumschalter S1 = 1 und S2 = 1) der zyklische
– der "Status - Bus o.k." kann immer ausgewertet werden. Befindet sich SIMOCODE pro
● Überwachung SPS / PLS:
Bei dieser Überwachungsart wird die "Störung - SPS / PLS" erzeugt, wenn:
– die "Überwachung SPS / PLS" aktiviert ist.
– in der Betriebsart "Fern" (Betriebsartenumschalter S1=1 und S2 =1) der PROFIBUS
– der "Status - SPS / PLS in Run" kann immer ausgewertet werden. Befindet sich der
Wenn "SPS / PLS Überwachung - Eingang" vorzugsweise mit dem Bit "Zyklisch Steuern -
Bit 0.7" verbunden ist, dann wird der Status der SPS nur von diesem Bit abgeleitet.

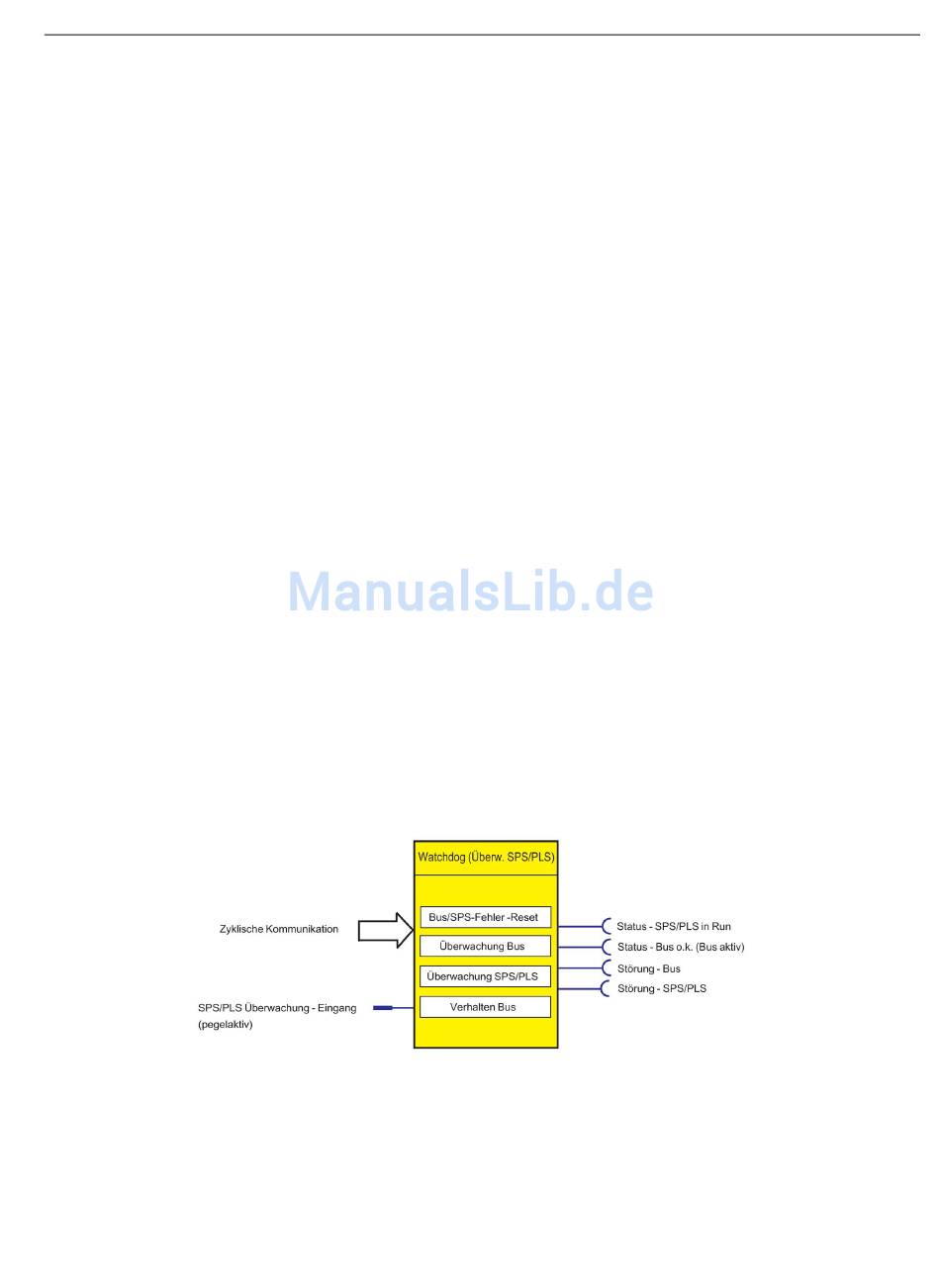

Bild 11-12
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Datenaustausch zwischen der SPS und SIMOCODE pro unterbrochen wird, z. B.
durch Unterbrechung der PROFIBUS DP-Verbindung.
im zyklischen Datenaustausch mit der SPS, wird "Status - Bus o.k." gleich "1" gesetzt.
DP in den Zustand "CLEAR" wechselt.
PROFIBUS DP im Zustand "CLEAR", wird "Status - SPS / PLS in Run" gleich "0"
gesetzt.
Funktionsbaustein "Watchdog (Überwachung SPS / PLS)"
11.10 Watchdog (Überwachung Bus, Überwachung SPS/PLS)
Standardfunktionen
345
