Test/Reset; Beschreibung Test / Reset - Siemens SIMOCODE pro System Administration Handbuch

11.3

Test/Reset

Beschreibung Test / Reset

Die Funktion der Taste "TEST / RESET" am Grundgerät oder am Bedienbaustein ist generell
vom Betriebszustand des Geräts abhängig:
● Reset-Funktion: Bei anliegender Störung
● Test-Funktion: Bei sonstigen Betriebszuständen.
Neben den TEST / RESET-Tasten bietet SIMOCODE pro eine weitere Möglichkeit, einen
Test / Reset intern über die Funktionsbausteine "Test" auszulösen. Der Funktionsbaustein
"Test" besteht aus einem Stecker.
Insgesamt stehen zwei Funktionsbausteine "Test 1" und "Test 2" zur Verfügung, wobei sich
die Funktionsbausteine funktionell leicht unterscheiden:
● Test 1: Mit Überprüfung / Abschaltung der Ausgangsrelais
● Test 2: Ohne Abschaltung der Ausgangsrelais (üblicherweise für Test über Bus).
Schema

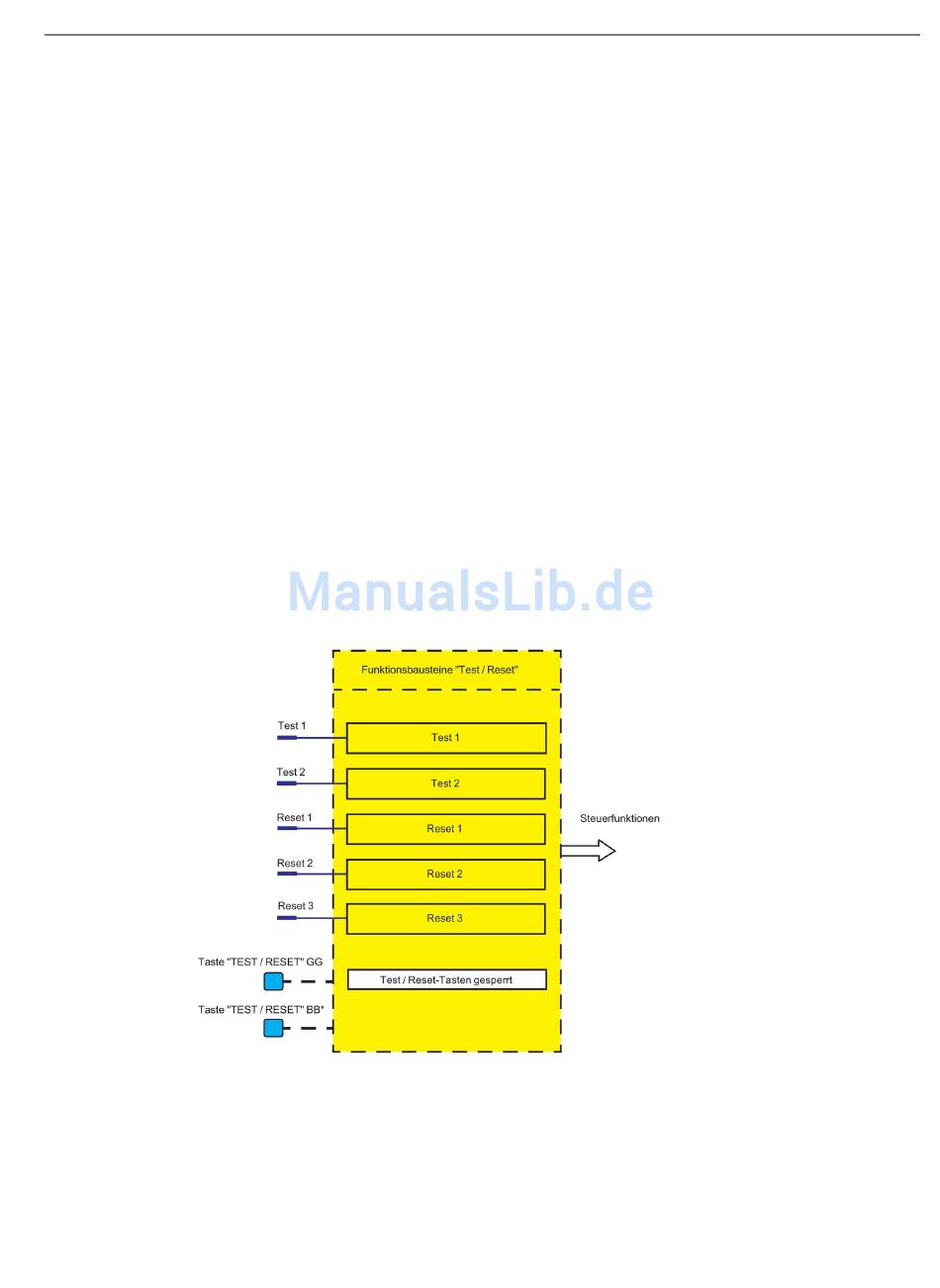

Folgendes Schema zeigt die allgemeine Darstellung der Funktionsbausteine "Test / Reset":
Bild 11-2
1) Beim Bedienbaustein mit Display ist die Taste "SET / RESET" nicht vorhanden. Die
entsprechende Funktion kann über das Menü des Bedienbausteins oder über Softkeys
ausgeführt werden.
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Funktionsbausteine "Test / Reset"
Standardfunktionen
11.3 Test/Reset
321
