Es sind immer nur aktiv:
● die über die Stecker S1 und S2 des Funktionsbausteins Steuerstellen eingestellte
Betriebsart
● und die dort gewählten Freigaben.

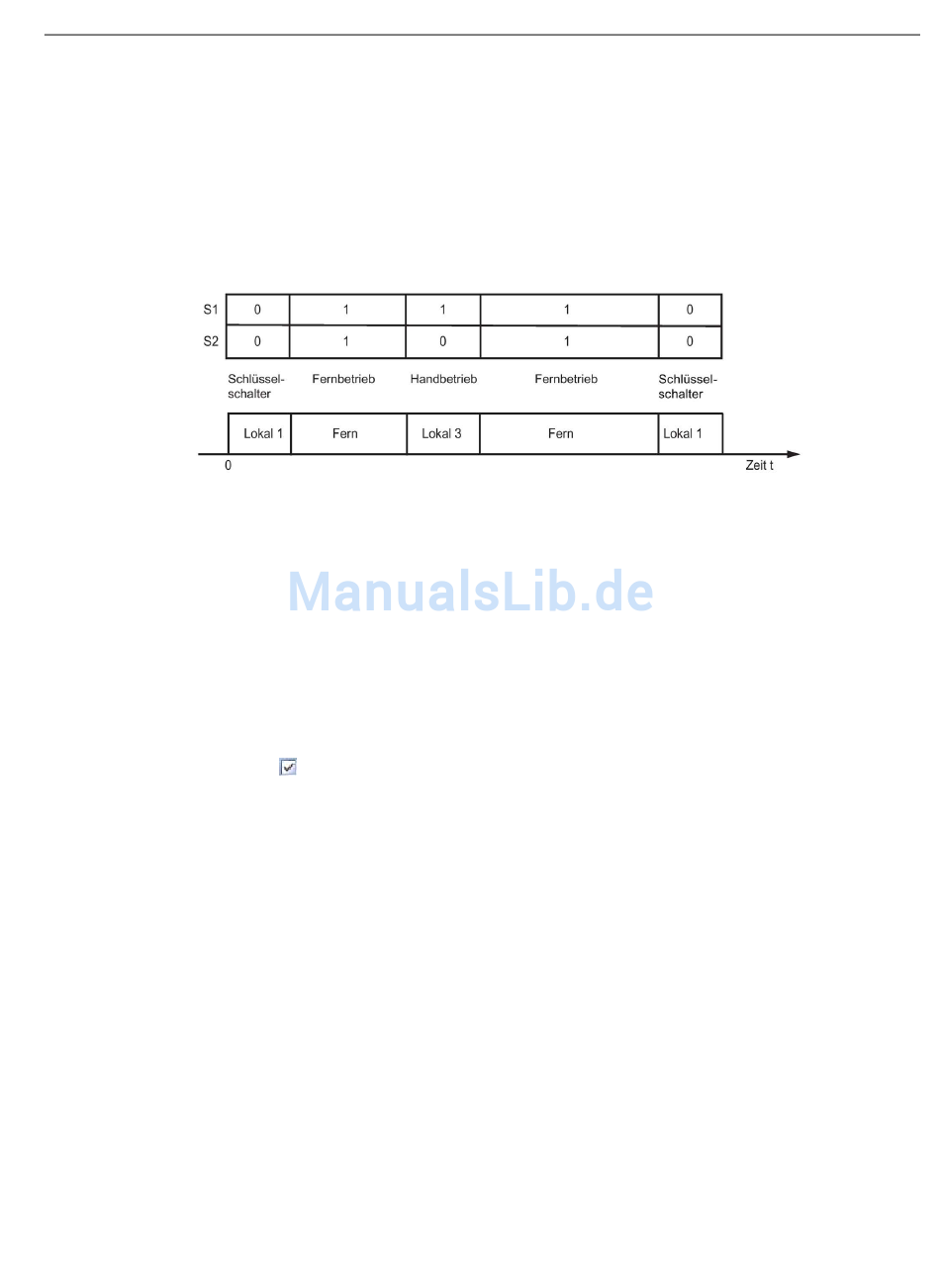

Beispiel für eine dynamische Betriebsartenumschaltung in Abhängigkeit von der Zeit:
Bild 5-5
5.2.3
Freigaben und freigegebener Steuerbefehl
Freigaben
Zu jeder Betriebsart sind für jede Steuerstelle Freigaben für die Steuerbefehle "Ein" und
"Aus" zugeordnet, die aktiviert werden müssen. D. h., abhängig von der Betriebsart kann für
jede Steuerstelle festgelegt werden, ob von ihr der Motor nur ein-, nur aus- oder ein- und
ausgeschaltet werden darf. Bei SIMOCODE ES wird im Dialog "Steuerstellen" die jeweilige
Checkbox
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Beispiel Betriebsartenumschaltung
aktiviert.
Motorsteuerung
5.2 Steuerstellen
175
