14.3.5
Montage Bedienbaustein und Bedienbaustein mit Display
Die Bedienbausteine sind für den Einbau zum Beispiel in Frontpanels von Motor Control
Centern oder in Schaltschranktüren konzipiert.
Führen Sie zum Einbau folgende Schritte aus:
Tabelle 14- 1 Schrittfolge Einbau Bedienbaustein / Bedienbaustein mit Display
Schritt
Bild 14-5
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
1
Stellen Sie einen Ausschnitt z. B. im Frontpanel oder in der Schaltschranktür her.
Abmessungen (siehe Abbildung "Montage des Bedienbausteins" bzw. Abbildung
"Montage des Bedienbausteins mit Display").
2
Setzen Sie den Bedienbaustein bzw. den Bedienbaustein mit Display in den Ausschnitt
ein.
3
Schnappen Sie die vier Befestigungswinkel auf den Bedienbaustein auf.
4
Arretieren Sie den Bedienbaustein, indem Sie die vier Schrauben der Befestigungswinkel
festdrehen.

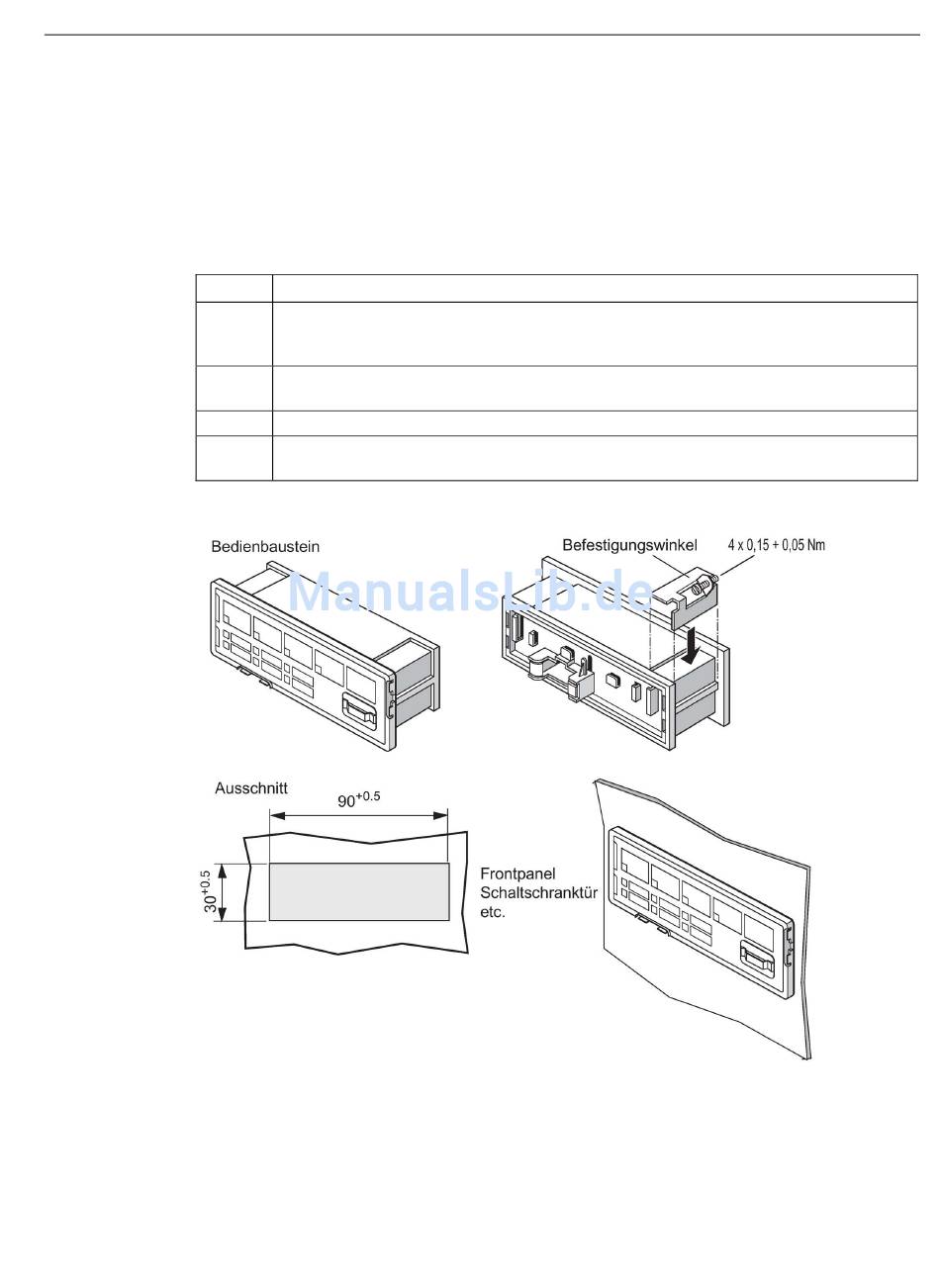

Montage des Bedienbausteins
Montage, Verdrahtung, Schnittstellen
Beschreibung
14.3 Montage
417
