23.5 Montage, Verdrahtung, Schnittstellen Fachidentifikation

23.5 Montage, Verdrahtung, Schnittstellen Fachidentifikation

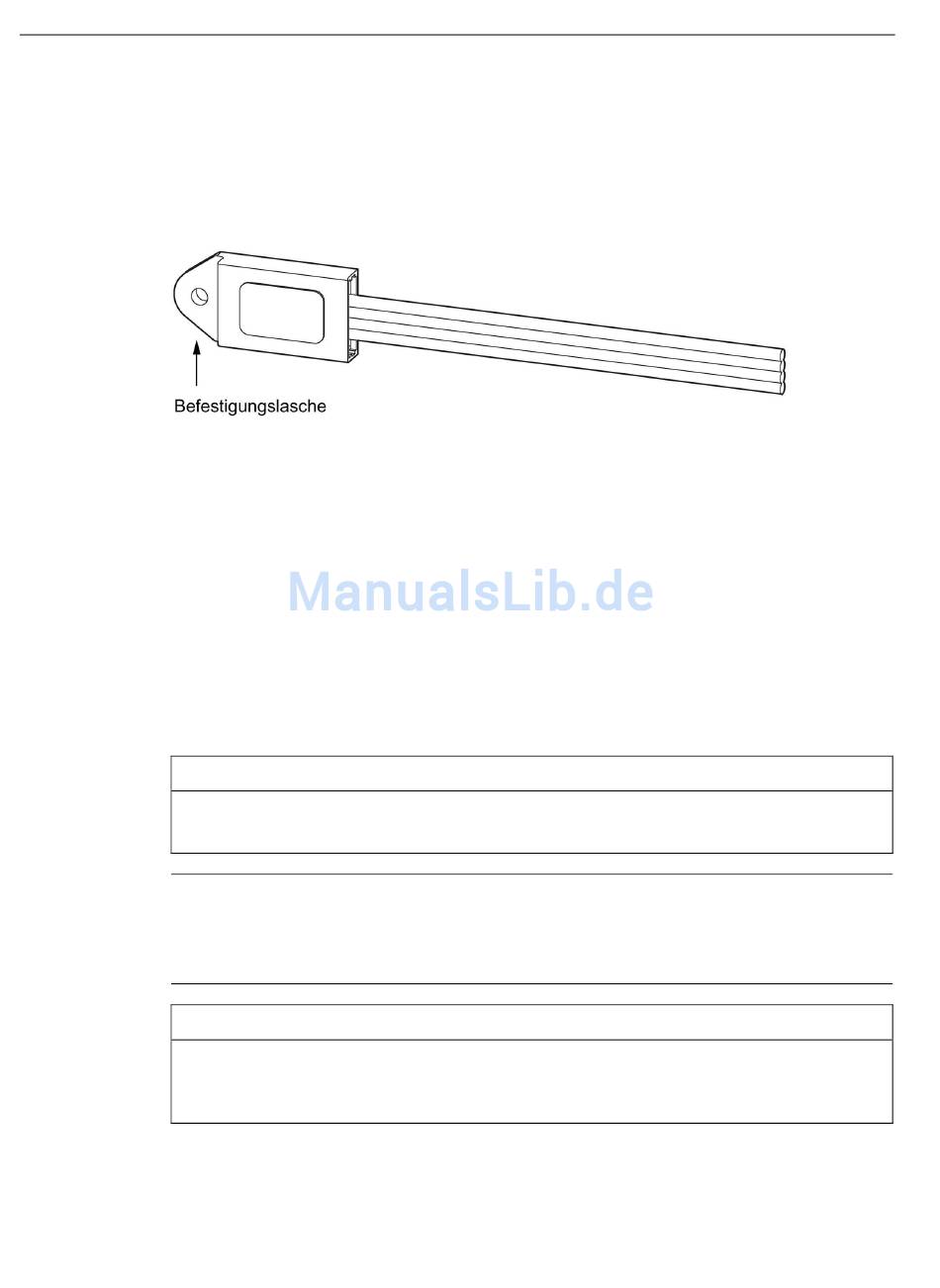

Befestigung des Initialisierungsmoduls in der Schaltanlage
Befestigen Sie das Initialisierungsmodul mit der Befestigungslasche in der Schaltanlage.
Bild 23-2
Verdrahtung des Initialisierungsmoduls
Das Initialisierungsmodul besitzt im Gegensatz zu den anderen Erweiterungskomponenten
des Systems keinen Steckverbinder. Es ist zur Installation im festen Teil der Schaltanlage
vorgesehen. Schließen Sie das Initialisierungsmodul mittels der vier Anschlussdrähte an den
Schaltanlagenseitigen Steuerstecker eines Motor-Control-Centers an.
Auf der Gegenseite befindet sich ein Einschubmodul, an dessen Steuerstecker die
entsprechenden vier Anschlussdrähte des Y-Verbindungskabels angeschlossen werden
(siehe Abbildung).
Verbinden Sie die Drähte mit den jeweils identischen Farben des Initialisierungsmoduls und
des Y-Verbindungskabels.
ACHTUNG
Beachten Sie die Farben!
Eine fehlerhafte Verdrahtung kann zur Zerstörung des Initialisierungsmoduls führen.
Hinweis
Verlegung der Leitung
Achten Sie bei der Verdrahtung des Initialisierungsmoduls darauf, die einzelnen Leiter
möglichst eng aneinander zu verlegen (Flachbandkabel).
ACHTUNG
Maximale Länge der Verbindungskabel
Die Gesamtlänge aller Verbindungskabel darf für jede der beiden Systemschnittstellen des
Grundgeräts 3 m nicht überschreiten!
726
Befestigung des Initialisierungsmoduls
