Aufbau mit SIMOCODE pro
Für die komplette Steuerung, Überwachung und Signalvorverarbeitung wird nur
SIMOCODE pro verwendet.
Damit ergeben sich folgende Vorteile:
● Zusätzliche Überlastrelais, Thermistor-Auswertegeräte, Stromwandler,
Analog/Digitalwandler entfallen.
● Die Verdrahtung des Steuerstromkreises (Verriegelung) vereinfacht sich.
● Die Schalter Start und Stopp sind direkt auf die Eingänge des Grundgeräts verdrahtet.
● Die Schützspule wird über den Ausgang des Grundgerätes angesteuert. Der Hilfskontakt
zur Selbsthaltung entfällt.

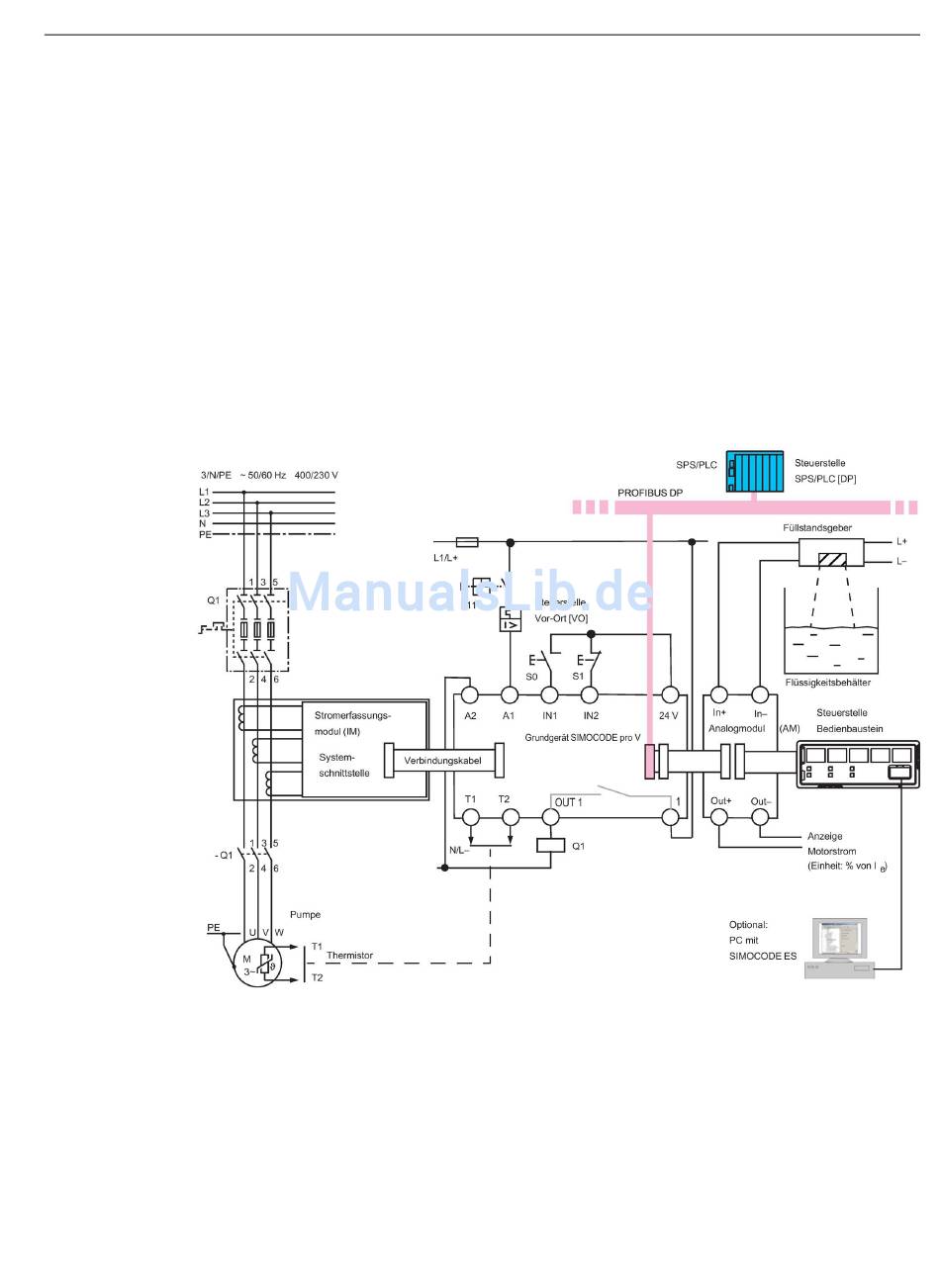

Folgendes Bild zeigt einen Aufbau mit SIMOCODE pro:
Bild 2-7
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Aufbau eines Verbraucherabzweigs (Direktstarters) mit SIMOCODE pro
2.4 Aufbau mit SIMOCODE pro vereinfachen
