Stromerfassung mit externem Stromwandler (Zwischenwandler)

Beschreibung
SIMOCODE pro kann mit externen Stromwandlern betrieben werden. Die Sekundärleitungen
des Stromwandlers werden durch die drei Durchstecköffnungen des
Stromerfassungsmoduls durchgeschleift und kurzgeschlossen. Der Sekundärstrom des
externen Stromwandlers ist Primärstrom des Stromerfassungsmoduls von SIMOCODE pro.
Hinweis
Bei Nennstrom im Hauptstromkreis muss der Sekundärstrom des Stromwandlers im
Einstellbereich des verwendeten Stromerfassungsmoduls liegen.

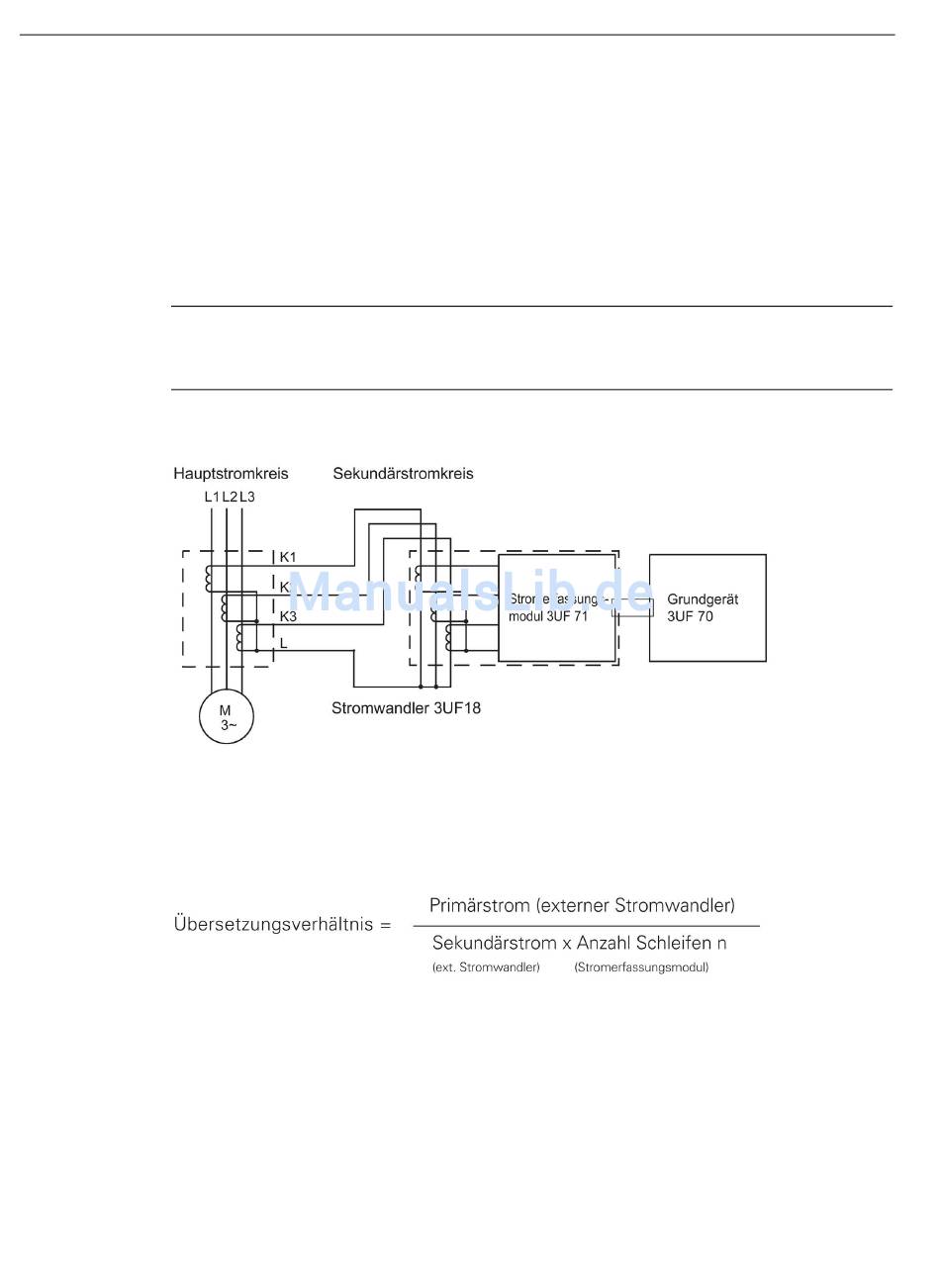

Bild 14-25
Übersetzungsverhältnis
Das Übersetzungsverhältnis errechnet sich aus folgender Formel:
In den nachstehenden Beispielen muss auch bei Verwendung eines Zwischenwandlers der
angezeigte aktuell fließende Strom nicht umgerechnet werden, da SIMOCODE pro nur den
prozentualen Wert, bezogen auf den parametrierten Einstellstrom I
448
Stromerfassung mit externem Stromwandler 3UF18
, ausgibt.
e
