Motorsteuerung
5.3 Steuerfunktionen
Funktionsschema
Bild 5-23
Umschalten der Fahrtrichtung
Das Umschalten der Fahrtrichtung ist möglich, wenn das Signal "Rückmeldung Ein"
erloschen ist, (Motor wurde abgeschaltet) UND nachdem die Verriegelzeit abgelaufen ist:
● Über den Steuerbefehl Aus.
SIMOCODE pro verhindert, dass beide Schütze gleichzeitig einschalten. Mit der
"Verriegelzeit" kann die Umschaltung von einer Fahrtrichtung in die andere verzögert
werden.
Hinweis
Bei angeschlossenem Drehmomentschalter DMA (Auf) bzw. DMZ (Zu) darf der jeweilige
Drehmomentschalter nicht vor dem zugehörigen Wegendschalter ansprechen! In diesem
Fall wird der Schieber sofort mit der Störmeldung "Störung - Blockierung Schieber"
abgeschaltet. Sprechen beide Wegendschalter gleichzeitig an (RMA=1 und RMZ=1), wird
der Schieber sofort mit der Störmeldung "Störung - Doppel 1" abgeschaltet. Sprechen beide
Drehmomentenschalter gleichzeitig an (DMA=0 und DMZ=0), wird der Schieber sofort mit
der Störmeldung "Störung - Doppel 0" abgeschaltet. Stimmt die Endlagenrückmeldung nicht
mit dem Stellbefehl überein, wird der Schieber mit der Störmeldung "Störung -
Endlagenfehler" abgeschaltet.
222

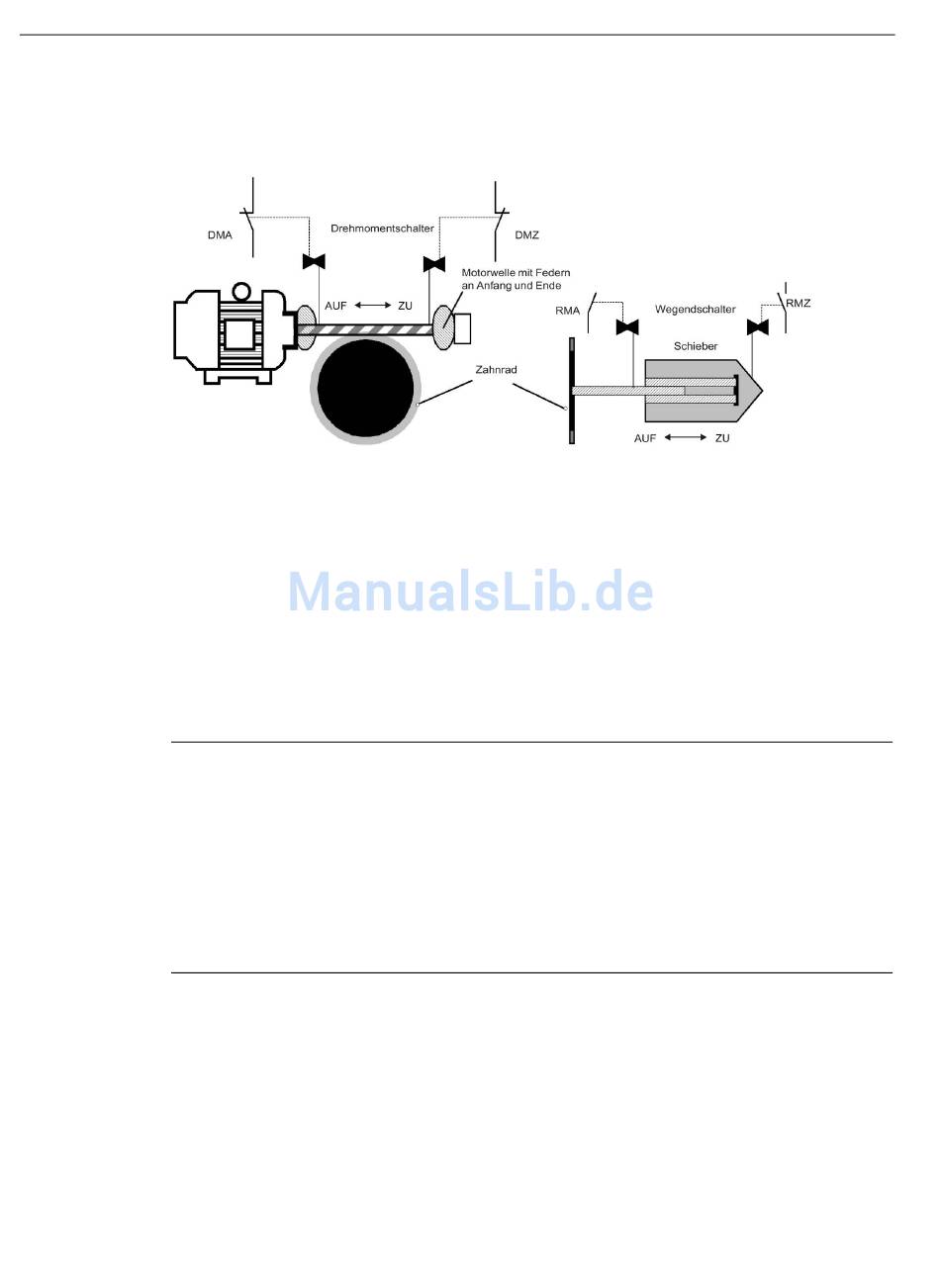

Funktionsschema von Drehmoment- und Wegendschalter bei der Steuerung von
Schiebern
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
SIMOCODE pro PROFIBUS
