Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen des
Grundgeräts SIMOCODE pro S:

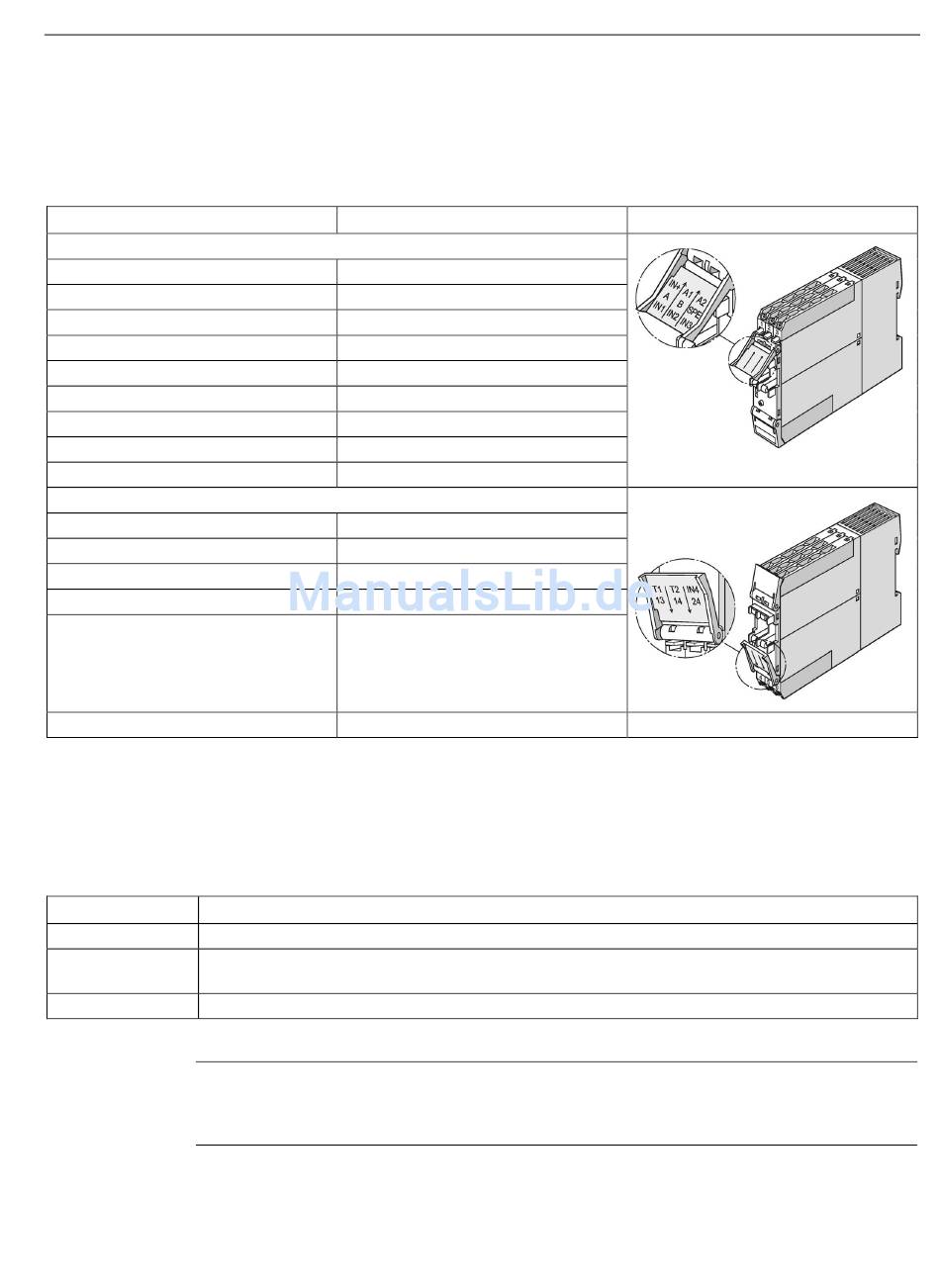

Tabelle 14- 6 Anschlussbelegung der abnehmbaren Klemmen, Grundgerät SIMOCODE pro S
Anschluss
Klemme oben
IN+
A1
A2
A
B
SPE
IN1
IN2
IN3
Klemme unten
T1
T2
IN4
13
14
24
Schrittfolge Verdrahtung der abnehmbaren Klemme bei Grundgeräten SIMOCODE pro C/V
Führen Sie folgende Schritte aus:
Tabelle 14- 7 Verdrahtung der abnehmbaren Klemmen bei Grundgeräten SIMOCODE pro C/V
Schritt Beschreibung
1 Schließen Sie die Leitungen an den Klemmen oben und unten an.
2 Wenn Sie die Klemmen A/B für PROFIBUS DP verwenden wollen, dann legen Sie den Schirm der
PROFIBUS DP-Leitung auf die Klemme SPE / PE.
3 Schließen Sie den Anlagenschirm an der Klemme SPE an.
Hinweis
Die Klemmen A / B sind alternativ zum 9-poligen SUB-D-Anschluss! Es sind Baudraten bis
1,5 Mbit / s
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Belegung
24 V DC nur für IN1 bis IN4
Versorgungsspannung Anschluss 1
Versorgungsspannung Anschluss 2
PROFIBUS DP Anschluss A
PROFIBUS DP Anschluss B
Anlagenschirm
Digitaleingang IN1
Digitaleingang IN2
Digitaleingang IN3
Thermistoranschluss 1 (binärer PTC)
Thermistoranschluss 2 (binärer PTC)
Digitaleingang IN4
Wurzel für Relaisausgang 1 und 2
Relaisausgang OUT1
Relaisausgang OUT2
möglich.B
1)
Montage, Verdrahtung, Schnittstellen
14.4 Verdrahtung
