Interne Zuordnungen durchführen
Sie müssen folgende Zuordnungen durchführen:
1. Die Schützansteuerung QE1 dem Relaisausgang zuordnen, der mit dem "Ein-Anschluss"
des Motorantriebs des Leistungsschalters verbunden ist.
2. Die Schützansteuerung QE3 dem Relaisausgang zuordnen, der mit dem "Aus-Anschluss"
des Motorantriebs des Leistungsschalters verbunden ist.
3. Den Eingang von SIMOCODE pro, der mit dem Hilfsschalter (HS) des Leistungsschalters
verbunden ist, dem Hilfssteuereingang "Rückmeldung Ein" zuordnen.
4. Den Eingang von SIMOCODE pro, der mit dem Alarmschalter (AS) des
Leistungsschalters verbunden ist, dem Eingang (Buchse) der Standardfunktion "Externer
Fehler 1" zuordnen.

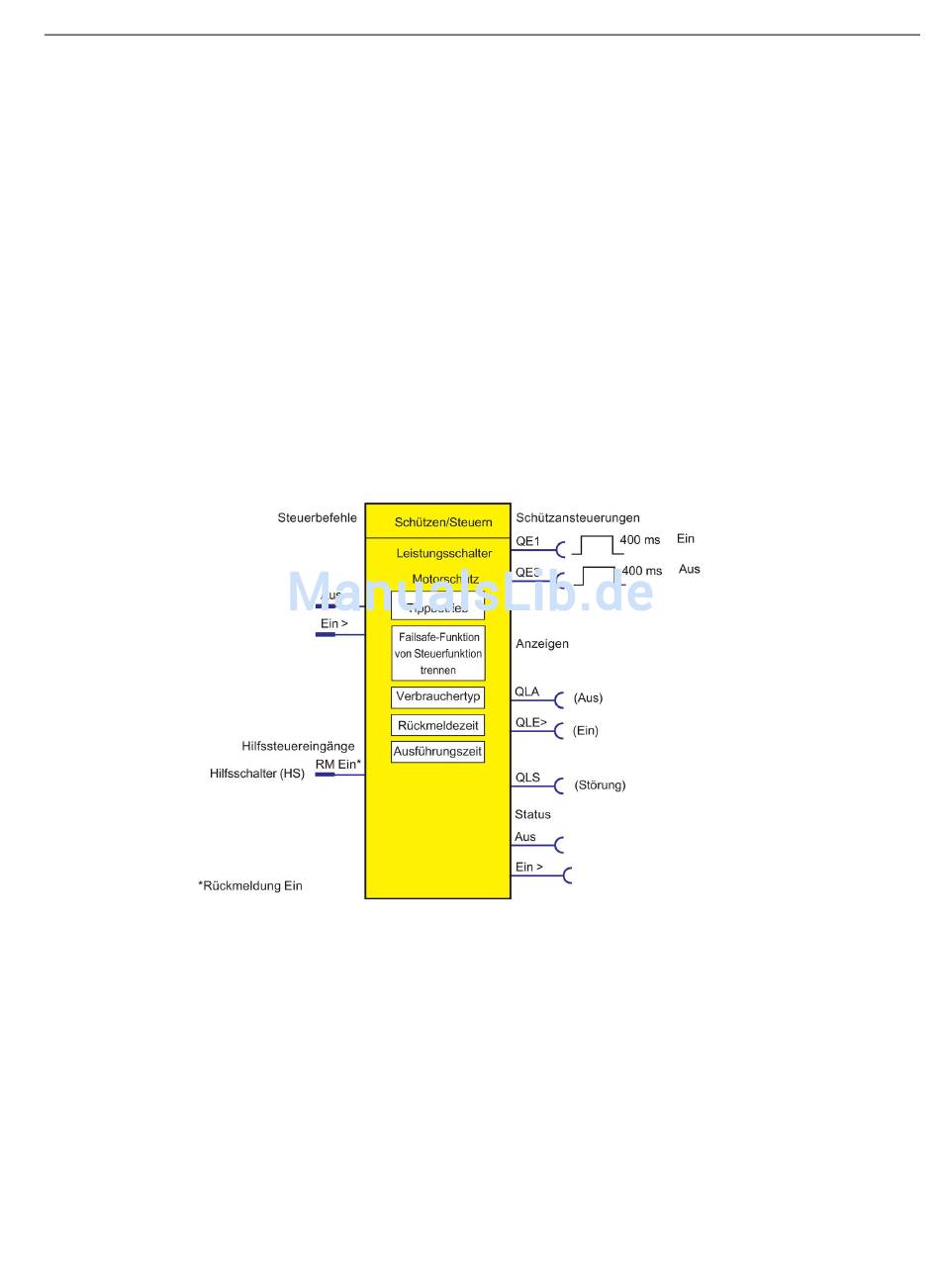

Schema
Bild 5-15
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Schema Steuerfunktion "Leistungsschalter", Funktionsbaustein "Schützen/Steuern"
Motorsteuerung
5.3 Steuerfunktionen
197
