Motorsteuerung
5.3 Steuerfunktionen
Schema
Bild 5-26
Einstellungen
Ausführliche Erklärungen zu den Einstellungen finden Sie im Kapitel Steuerfunktionen -
Allgemeine Einstellungen und Definitionen (Seite 185).
Tabelle 5- 21 Einstellungen Sanftstarter mit Wendeschütz
Sanftstarter mit
Wendeschütz
Ein >
Aus
Ein <
RM Ein
Tippbetrieb
230

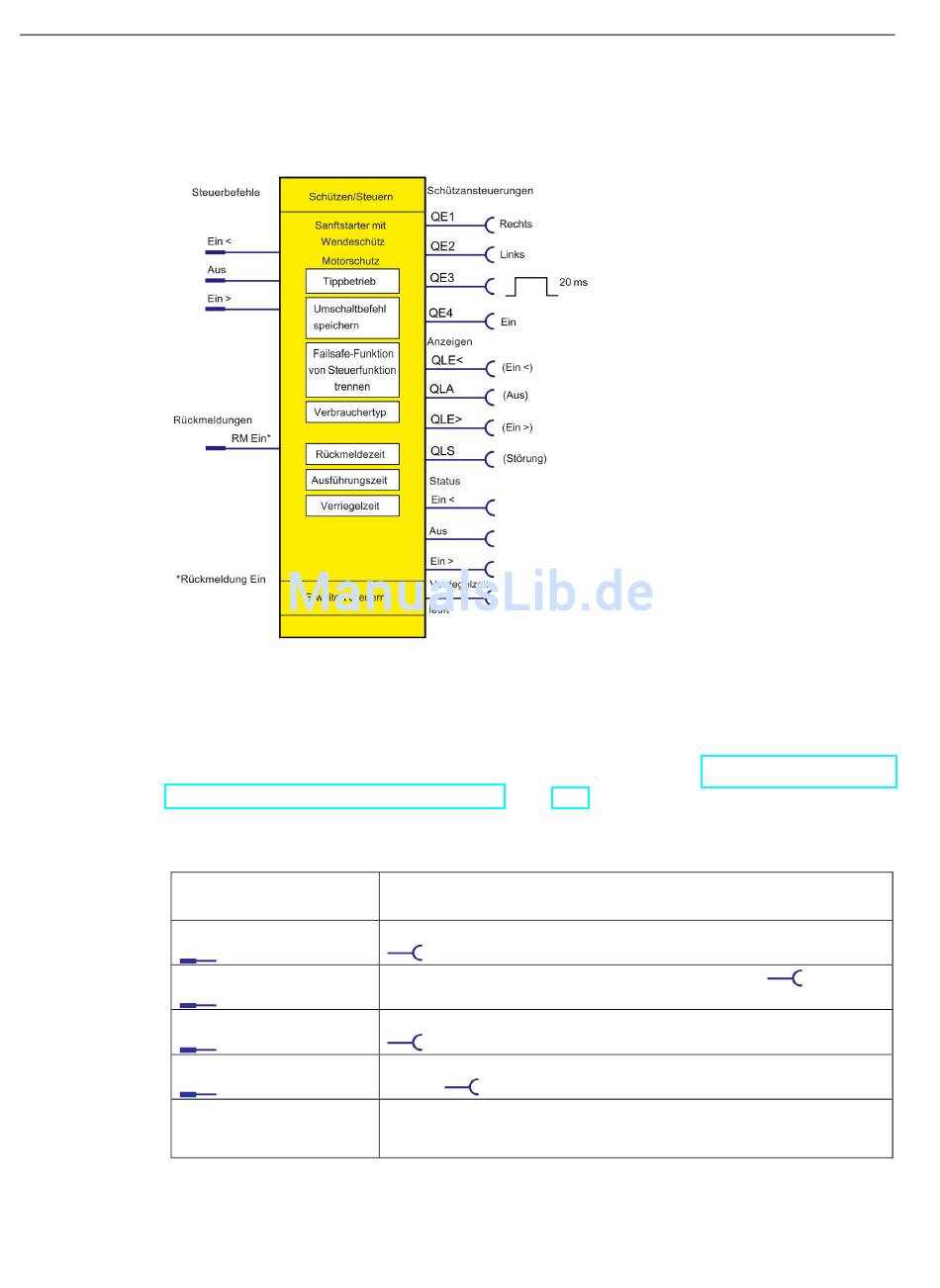

Schema Steuerfunktion "Sanftstarter mit Wendeschütz", Funktionsbaustein
"Schützen/Steuern"
Beschreibung
Steuerbefehl Ein > (Rechtslauf) (Verknüpfung mit beliebiger Buchse
, üblicherweise mit Buchse "Freigegebener Steuerbefehl - Ein >")
Steuerbefehl Aus (Verknüpfung mit beliebiger Buchse
üblicherweise mit Buchse "Freigegebener Steuerbefehl Aus")
Steuerbefehl Ein < (Linkslauf) (Verknüpfung mit beliebiger Buchse
, üblicherweise mit Buchse "Freigegebener Steuerbefehl - Ein <")
Hilfssteuereingang "Rückmeldung Ein" (Verknüpfung mit beliebiger
Buchse
Deaktiviert
•
Aktiviert
•
, üblicherweise mit Buchse "Status - Strom fließt")
