7.8 Azyklisch Melden

7.8 Azyklisch Melden
Beschreibung
Neben "Zyklisch Melden" besteht die Möglichkeit, über azyklische Dienste weitere 16 Bit an
binären Informationen in die SPS / den PC zu übertragen. Mit den Funktionsbausteinen
"Azyklisch Melden" können Sie selbst festlegen, welche Informationen azyklisch über
PROFIBUS DP an das Automatisierungssystem übertragen werden sollen. Dazu müssen die
Eingänge (Stecker) der Funktionsbausteine mit den entsprechenden Buchsen verknüpft
werden.
Die Funktionsbausteine "Azyklisch Melden" bestehen aus:
● jeweils acht Bit (= zwei Byte, Byte 0 und Byte 1 für binäre Informationen)
Insgesamt stehen zwei Funktionsbausteine "Azyklisch Melden" zur Verfügung.
Schema

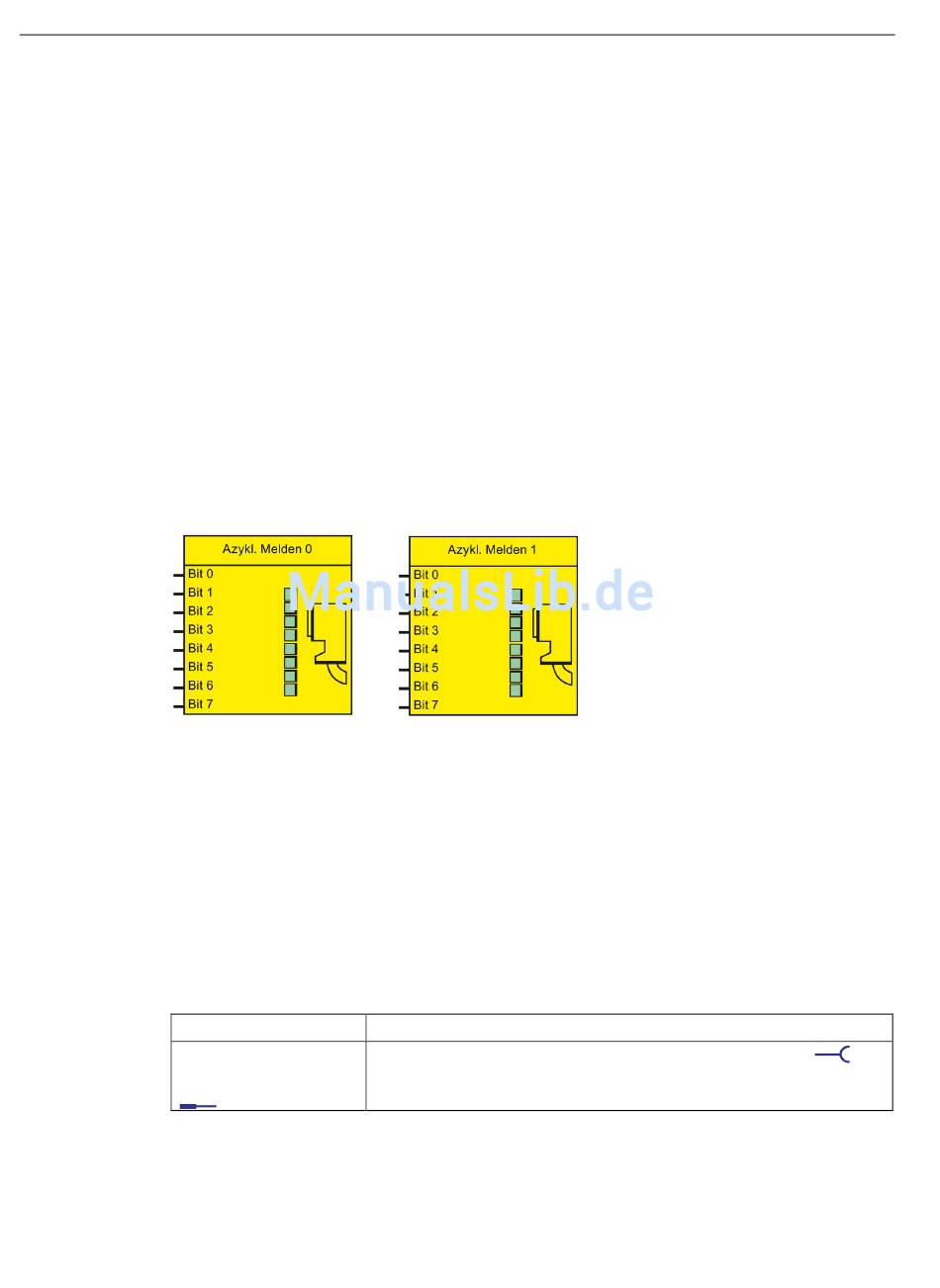

Folgendes Schema zeigt die Funktionsbausteine "Azyklisch Melden":
Bild 7-15

Azyklische Dienste

Azyklische Meldedaten werden nur auf Anforderung übertragen. Die Informationen (zwei
Byte) befinden sich im Datensatz 203. Dieser Datensatz kann von jedem Master (SPS oder
PC) gelesen werden, der die azyklischen Dienste von PROFIBUS DPV1 unterstützt.
Einstellungen
Tabelle 7- 7 Einstellungen Azylische Meldedaten
Azyklische Meldedaten
Byte 0 bis 1,
Bit 0 bis Bit 7
288
Funktionsbausteine "Azyklisch Melden"
Beschreibung
Ansteuern der Bits mit beliebigen Signalen (beliebige Buchsen
z. B. Geräteeingänge, Meldedaten, Statusinformationen,
Störungsmeldung, usw.)
