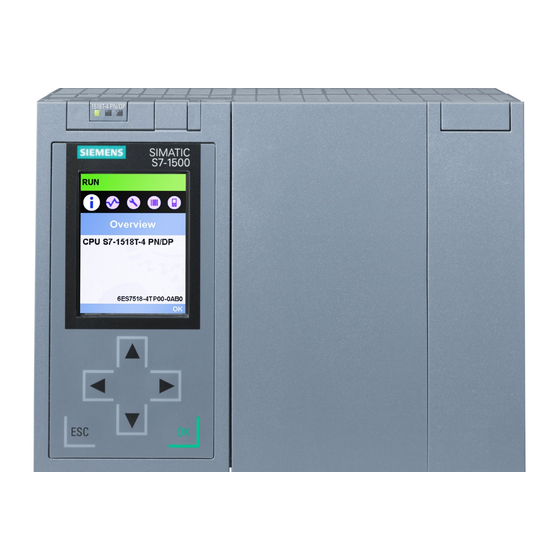

Inhaltszusammenfassung für Siemens SIMATIC S7-1500R/H

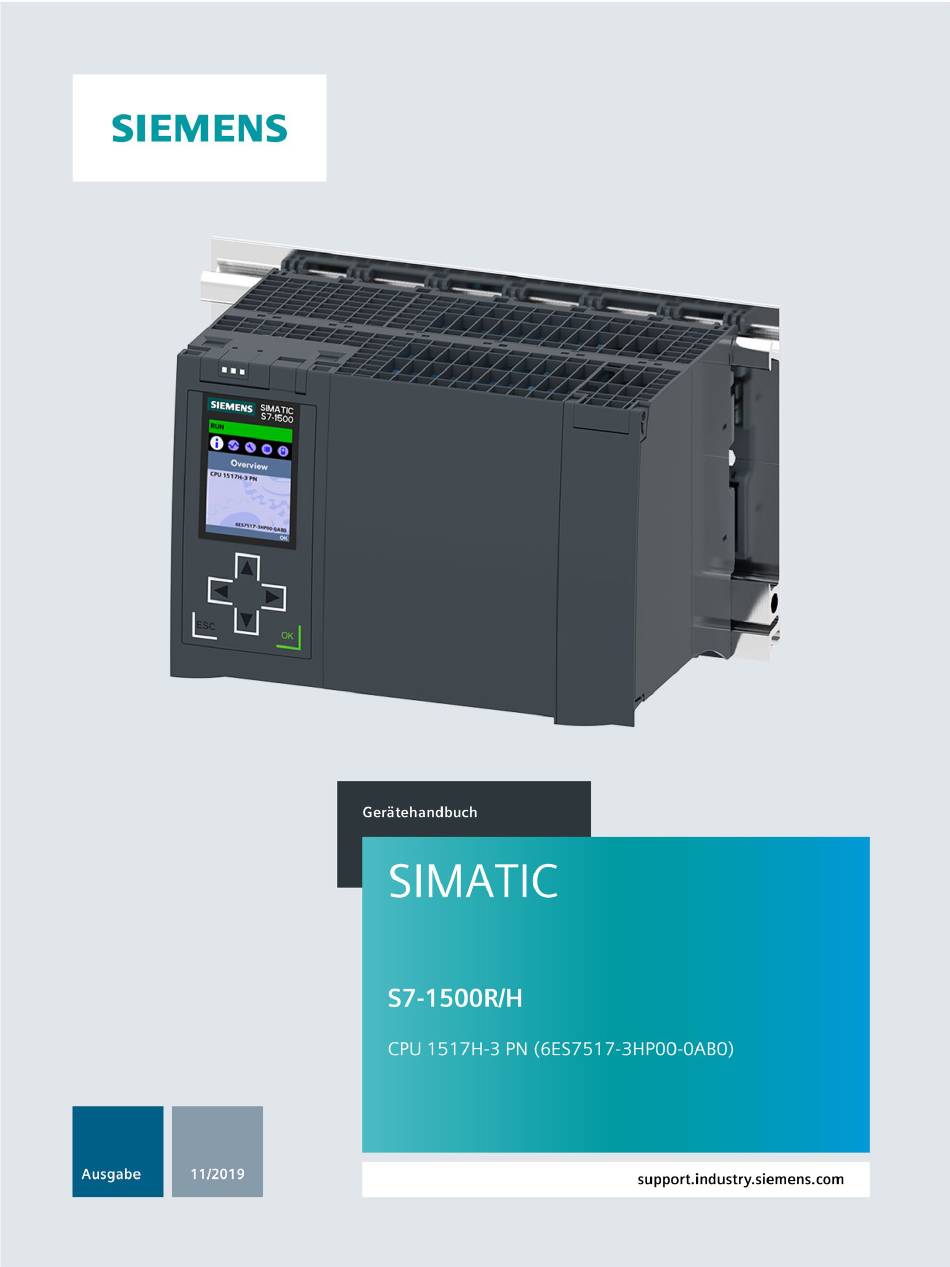

- Seite 1 CPU 1517H-3 PN (6ES7517-3HP00-0AB0)
- Seite 2 Vorwort Wegweiser Dokumentation S7-1500R/H SIMATIC Produktübersicht Anschließen S7-1500R/H CPU 1517H-3 PN Alarme, Diagnose, Fehler- und Systemmeldungen (6ES7517-3HP00-0AB0) Technische Daten Gerätehandbuch Maßbild 11/2019 A5E42011809-AB...
-
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Vorwort
Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch des redundanten Systems S7-1500R/H sowie die Funktionshandbücher. Das Gerätehandbuch enthält eine kompakte Beschreibung der modulspezifischen Informationen. Die systembezogenen Funktionen sind im Systemhandbuch beschrieben. Alle systemübergreifenden Funktionen sind in den Funktionshandbüchern beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und des Systemhandbuchs ermöglichen Ihnen, die CPU 1517H-3 PN in Betrieb zu nehmen. - Seite 5 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
- Seite 6 Vorwort Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP). Kataloge zu allen Produkten der Automatisierungs- und Antriebstechnik finden Sie im Internet (https://mall.industry.siemens.com).
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation S7-1500R/H ....................7 Produktübersicht ............................. 9 Neue Funktionen in der Firmware-Version V2.8 ..............9 Aufbau und Funktionsweise ....................11 Hardware-Eigenschaften ....................... 14 Firmware-Funktionen ......................17 Bedien- und Anzeigeelemente ....................19 2.5.1 Frontansicht der CPU mit geschlossenen Frontklappen ............19 2.5.2 Frontansicht der CPU ohne Frontklappen ................ -
Seite 8: Wegweiser Dokumentation S7-1500R/H
In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das redundante System S7-1500R/H, z. B. Diagnose, Kommunikation. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/ww/de/view/109742691). Änderungen und Ergänzungen zu den Handbüchern werden in einer Produktinformation dokumentiert. -
Seite 9: Simatic S7-1500 Vergleichsliste Für Programmiersprachen
Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne... -
Seite 10: Produktübersicht
Wo finden Sie Informationen Geändertes Anwender- Im Systemzustand RUN-Redundant können Sie ein Systemhandbuch S7-1500R/H programm im Systemzu- geändertes Anwenderprogramm in die R/H-CPUs (https://support.industry.siemens.com/ stand RUN-Redundant laden. cs/ww/de/view/109754833) laden Vorteil: Das redundante System bleibt während der Änderung des Anwenderprogramms durchgehend im Systemzustand RUN-Redundant. -
Seite 11: Weitere Informationen
Wo finden Sie Informationen PID-Regler PID-Regler sind standardmäßig in allen R/H-CPUs Systemhandbuch S7-1500R/H • integriert. PID-Regler messen den Istwert einer physi- (https://support.industry.siemens.c kalischen Größe, wie z. B. Temperatur oder Druck, om/cs/ww/de/view/109754833) und vergleichen den Istwert mit dem Sollwert. Aus der Funktionshandbuch PID-Regelung •... -
Seite 12: Aufbau Und Funktionsweise
Produktübersicht 2.2 Aufbau und Funktionsweise Aufbau und Funktionsweise Aufbau Das redundante System S7-1500H setzt sich aus den folgenden Komponenten zusammen: ● zwei CPUs vom Typ CPU 1517H-3 PN ● zwei SIMATIC Memory Cards ● vier Synchronisationsmodule (zwei Synchronisationsmodule in jeder H-CPU) ●... - Seite 13 Bild 2-1 Beispielkonfiguration S7-1500H Hinweis Hutschienenadapter Über den Hutschienenadapter montieren Sie die CPUs auf eine genormte 35 mm DIN Schiene. Informationen zur Montage des Hutschienenadapters erhalten Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB...
- Seite 14 Die Redundanzverbindungen bestehen aus zwei Lichtwellenleitern, welche die CPUs über steckbare Synchronisationsmodule direkt miteinander verbinden. Weitere Informationen Eine ausführliche Beschreibung der Funktionsweise und des Aufbaus des redundanten Systems S7-1500H finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB...
-
Seite 15: Hardware-Eigenschaften
Produktübersicht 2.3 Hardware-Eigenschaften Hardware-Eigenschaften Artikelnummer 6ES7517-3HP00-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1517H-3 PN. Bild 2-2 CPU 1517H-3 PN Hinweis Schutzfolie Beachten Sie, dass sich im Auslieferungszustand der CPUs eine abziehbare Schutzfolie auf dem Display befindet. CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB... - Seite 16 Alle CPUs des redundanten Systems S7-1500R/H Systemhandbuch Redundantes • verfügen über ein Display mit Klartextinformationen. System S7-1500R/H Über das Display stehen Ihnen die Diagnosemeldun- (https://support.industry.siemens. gen sowie Informationen über die Artikelnummer, den com/cs/ww/de/view/109754833) Firmwarestand und die Seriennummer der CPU zur SIMATIC S7-1500 Display Simu- •...
- Seite 17 • Schnittstelle (X1 P1 R und (X1 P1 R und X1 P2 R). System S7-1500R/H X1 P2 R) (https://support.industry.siemens. Über die PROFINET IO-Schnittstelle X1 (Vorein- • com/cs/ww/de/view/109754833) stellung P1 R) bauen Sie den PROFINET-Ring mit den beiden CPUs und den IO-Devices auf.
-
Seite 18: Firmware-Funktionen
Die CPUs sind doppelt vorhanden und synchronisie- Systemhandbuch Redundantes System ren ihre Daten über zwei Duplex-Lichtwellenleiter, die S7-1500R/H über steckbare Synchronisationsmodule die CPUs (https://support.industry.siemens.com/cs direkt miteinander verbinden. Wenn eine der CPUs /ww/de/view/109754833) ausfällt, behält die andere CPU die Kontrolle über den Prozess bei. - Seite 19 PROFINET-Gerät selbst trägt nur mit einigen Watt zum Einsparpotenzial bei. Integrierte Technologie Integrierte Regelungs- Funktionshandbuch PID-Regelung PID Compact (Kontinuierlicher PID Regler) • funktionalität (https://support.industry.siemens.com/cs PID 3Step (Schrittregler für integrierende Stell- • /ww/de/view/108210036) glieder) PID Temp (Temperaturregler für Heizen und • Kühlen mit zwei getrennten Stellgliedern)
-
Seite 20: Bedien- Und Anzeigeelemente
Produktübersicht 2.5 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 2.5.1 Frontansicht der CPU mit geschlossenen Frontklappen Das folgende Bild zeigt die Frontansicht der CPU 1517H-3 PN. ① LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU ② Frontklappe mit Display ③ Display ④... -
Seite 21: Ziehen Und Stecken Der Frontklappe Mit Display
CPU zusätzlich sperren (Vor-Ort-Sperre) und zusätzlich ein Passwort für das Display parametrieren. Weitere Informationen zum Display, zu den projektierbaren Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display... -
Seite 22: Frontansicht Der Cpu Ohne Frontklappen
Produktübersicht 2.5 Bedien- und Anzeigeelemente 2.5.2 Frontansicht der CPU ohne Frontklappen Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1517H-3 PN. ① Betriebsartenschalter ② keine Funktion ③ LED-Anzeigen für die Ports der Schnittstellen X3 und X4 ④ MAC-Adressen der Schnittstellen X3 und X4 ⑤... -
Seite 23: Rückansicht Der Cpu
Produktübersicht 2.5 Bedien- und Anzeigeelemente 2.5.3 Rückansicht der CPU Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1517H-3 PN. ① Schirmkontaktflächen ② Steckverbindung für Stromversorgung ④ Befestigungsschrauben Bild 2-6 Ansicht der CPU 1517H-3 PN - Rückseite CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB... -
Seite 24: Ansicht Von Unten
Produktübersicht 2.5 Bedien- und Anzeigeelemente 2.5.4 Ansicht von unten Schnittstellen und Synchronisationsmodule Das folgende Bild zeigt die Lage der Schnittstellen an der Unterseite der CPU. ① PROFINET IO-Schnittstelle X1 mit 2 Ports ② PROFINET IO-Schnittstelle X2 mit 1 Port ③ H-Sync-Schnittstelle X3 ohne Synchronisationsmodul ④... -
Seite 25: Betriebsartenschalter
Eine kurze Übersicht über die verschiedenen Betriebs- und Systemzustände finden Sie im Kapitel Status- und Fehleranzeige der CPU (Seite 29). Eine ausführliche Beschreibung der Betriebs- und Systemzustände finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB... -
Seite 26: Anschließen
+ DC 24 V von der Versorgungsspannung zum Weiterschleifen 1L+ und 2L+ sowie 1M und 2M sind intern gebrückt Maximal 10 A zulässig Informationen zu den verschiedenen Möglichkeiten der Einspeisung finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB... -
Seite 27: Profinet-Schnittstelle X2 Mit 1 Port (X2 P1)
Anschließen 3.1 Anschlussbelegung PROFINET-Schnittstelle X1 mit 2-Port-Switch (X1 P1 R und X1 P2 R) Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker. ● Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI-X). ● Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X). -
Seite 28: Zuordnung Der Mac-Adressen
3.1 Anschlussbelegung Weitere Informationen Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). Zuordnung der MAC-Adressen Die CPU 1517H-3 PN besitzt je CPU: ● eine PROFINET-Schnittstelle mit zwei Ports ● eine PROFINET-Schnittstelle mit einem Port ●... - Seite 29 Anschließen 3.1 Anschlussbelegung Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1517H-3 PN. ① SIMATIC Memory Card (X50) PN X1 P2 R PROFINET-Schnittstelle X1 Port 2 ② Display PN X2 P1 PROFINET-Schnittstelle X2 Port 1 ③ Betriebsartenschalter RUN/STOP/MRES HSYNC X3 P1 H-Sync-Schnittstelle X3 Port 1 ④...
-
Seite 30: Alarme, Diagnose, Fehler- Und Systemmeldungen
Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (http://support.automation.siemens.com/WW/view/de/59192926) und im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). Weiterführende Informationen zum Thema "Betriebs- und Systemzustände" sowie zu verschiedenen Ausfallszenarien finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). -
Seite 31: Led-Anzeigen In Abhängigkeit Der Betriebs- Und Systemzustände
Alarme, Diagnose, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU LED-Anzeigen in Abhängigkeit der Betriebs- und Systemzustände Die CPU 1517H-3 PN besitzt zur Anzeige des aktuellen Betriebszustands und des Diagnosezustands die folgenden LEDs. ● RUN/STOP-LED ● ERROR-LED ● MAINT-LED Die LEDs geben den Betriebszustand der jeweiligen CPU innerhalb des redundanten Systems wieder. - Seite 32 Alarme, Diagnose, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der RUN/STOP-, ERROR- und MAINT-LEDs Die CPU 1517H-3 PN besitzt zur Anzeige des aktuellen Betriebszustands und des Diagnosezustands drei LEDs. Hinweis LED-Bilder des redundanten Systems S7-1500H Beachten Sie, dass es nicht immer möglich ist: •...
- Seite 33 Alarme, Diagnose, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Die folgende Tabelle zeigt die Bedeutung der verschiedenen Farbkombinationen der RUN/STOP-, ERROR- und MAINT-LED. Tabelle 4- 1 Bedeutung der LEDs RUN/STOP-LED ERROR-LED MAINT-LED Bedeutung Keine oder zu geringe Versorgungsspannung an der CPU.
- Seite 34 Alarme, Diagnose, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU RUN/STOP-LED ERROR-LED MAINT-LED Bedeutung Ein Diagnoseereignis (z. B. Ausfall eines IO- Device innerhalb des PROFINET-Rings oder kein LED leuchtet grün LED leuchtet gelb LED blinkt rot Zugriff auf SIMATIC Memory Card möglich ) und eine Wartungsanforderung (z.
- Seite 35 Alarme, Diagnose, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LINK RX/TX-LED Jeder Port der Schnittstellen X1, X2, X3 und X4 besitzt eine LINK RX/TX-LED. Die folgende Tabelle zeigt die verschiedenen LED-Bilder der Ports der CPU 1517H-3 PN. Tabelle 4- 2 Bedeutung der LINK RX/TX-LED LINK TX/RX-LED Bedeutung...
-
Seite 36: Technische Daten
Technische Daten Die folgende Tabelle zeigt die Technischen Daten mit Stand 11/2019. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7517-3HP00-0AB0/td?dl=de). Artikelnummer 6ES7517-3HP00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1517H-3 PN HW-Funktionsstand FS02 Firmware-Version V2.8 Produktfunktion Ja; I&M0 bis I&M3 I&M-Daten... - Seite 37 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 Arbeitsspeicher 2 Mbyte integriert (für Programm) • 8 Mbyte integriert (für Daten) • Ladespeicher 32 Gbyte steckbar (SIMATIC Memory Card), max. • Pufferung wartungsfrei • CPU-Bearbeitungszeiten für Bitoperationen, typ. 4 ns für Wortoperationen, typ. 6 ns für Festpunktarithmetik, typ.
- Seite 38 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 Zähler, Zeiten und deren Remanenz S7-Zähler 2 048 Anzahl • Remanenz – einstellbar IEC-Counter beliebig (nur durch den Arbeitsspeicher begrenzt) Anzahl • Remanenz – einstellbar S7-Zeiten 2 048 Anzahl • Remanenz – einstellbar IEC-Timer beliebig (nur durch den Arbeitsspeicher begrenzt) Anzahl •...
- Seite 39 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 Hardware-Ausbau Anzahl dezentraler IO-Systeme Anzahl IO-Controller integriert • Uhrzeit Hardwareuhr • 6 wk; bei 40 °C Umgebungstemperatur, typ. Pufferungsdauer • 10 s; typ.: 2 s Abweichung pro Tag, max. • Betriebsstundenzähler Anzahl • Uhrzeitsynchronisation unterstützt • am Ethernet über NTP •...
- Seite 40 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 PROFINET IO-Controller Dienste – PG/OP-Kommunikation – S7-Routing Nein – Taktsynchronität – Offene IE-Kommunikation Nein – Ja; Nur Manager Auto, max. 50 Teilnehmer – Nein – MRPD – PROFIenergy – Anzahl anschließbarer IO-Device, max. Aktualisierungszeit bei RT 1 ms bis 512 ms –...
- Seite 41 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 Schnittstellenphysik RJ 45 (Ethernet) 100 Mbit/s • Autonegotiation • Autocrossing • Industrial-Ethernet Status LED • Protokolle Anzahl Verbindungen Anzahl Verbindungen, max. • Anzahl Verbindungen reserviert für • ES/HMI/Web Anzahl S7-Routing Verbindungen • Redundanzbetrieb Ja; Manager Auto ist in TIA festeingestellt. Es •...
- Seite 42 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 OPC UA Nein OPC UA-Client • Nein OPC UA-Server • Weitere Protokolle Ja; MODBUS TCP MODBUS • Medienredundanz 200 ms; PROFINET MRP Umschaltzeit bei Leitungsunterbrechung, • typ. Anzahl Teilnehmer im Ring, max. • Taktsynchronität Taktsynchroner Betrieb (Applikation bis Klem- Nein me synchronisiert) Äquidistanz...
- Seite 43 Technische Daten Artikelnummer 6ES7517-3HP00-0AB0 Forcen Forcen • Peripherieein-/ausgänge Forcen, Variablen • Anzahl Variablen, max. • Diagnosepuffer vorhanden • 3 200 Anzahl Einträge, max. • 1 000 – davon netzausfallsicher Traces Anzahl projektierbarer Traces • 512 kbyte Speichergröße je Trace, max. •...
-
Seite 44: Allgemeine Technische Daten
2 119 g; Schnittstellenmodule: 2x 18 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB... -
Seite 45: Maßbild
Maßbild Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneten Frontklappen. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1517H-3 PN Bild A-1 Maßbild der CPU 1517H-3 PN, Front- und Seitenansicht CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB... - Seite 46 Maßbild A.1 Maßbild Bild A-2 Maßbild der CPU 1517H-3 PN, Seitenansicht mit geöffneten Frontklappen CPU 1517H-3 PN (6ES7517-3HP00-0AB0) Gerätehandbuch, 11/2019, A5E42011809-AB...
