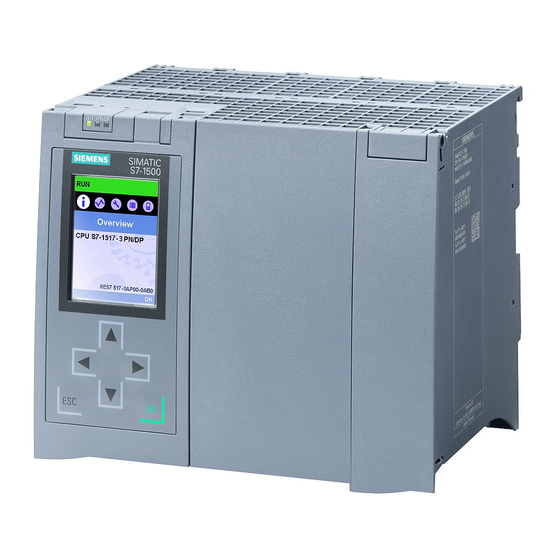

Siemens SIMATIC S7-1500 Produktinformation
Vorschau ausblenden Andere Handbücher für SIMATIC S7-1500:

Werbung

SIMATIC
S7-1500/ET 200MP
Produktinformation zur Dokumentation S7-1500/ET 200MP
Produktinformation
Einleitung
Gültigkeitsbereich der Produktinformation
Diese Produktinformation ergänzt die Dokumentation für S7-1500/ET 200MP und hat in der Verbindlichkeit Vorrang
gegenüber unseren System-, Funktions- und Gerätehandbüchern.
Ergänzende Informationen zu den fehlersicheren CPUs S7-1500 finden Sie in der Produktinformation zu den F-CPUs im
Internet (https://support.industry.siemens.com/cs/de/de/view/109478599).
Das Kapitel "Hinweise zu S7-1500 Motion Control" gilt für folgende Funktionshandbücher ab Ausgabe 12/2017:
● S7-1500 Motion Control V4.0 im TIA Portal V15
● S7-1500T Motion Control V4.0 im TIA Portal V15
● S7-1500T Kinematikfunktionen V4.0 im TIA Portal V15
Security-Hinweise
Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen,
Systemen, Maschinen und Netzwerken unterstützen.
Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein
ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen
Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts.
Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu
verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet
verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z. B. Firewalls
und/oder Netzwerksegmentierung) ergriffen wurden.
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter
(https://www.siemens.com/industrialsecurity).
Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens
empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen
Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von
Cyber-Bedrohungen erhöhen.
Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Security RSS Feed unter
(https://www.siemens.com/industrialsecurity).
© Siemens AG 2013 - 2019. Alle Rechte vorbehalten
1
A5E31876003-AS, 12/2019

Werbung

loading

Inhaltszusammenfassung für Siemens SIMATIC S7-1500

  • Seite 1 Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
  • Seite 2 Kapitel Technische Daten: Die aufgeführten Technischen Daten entsprechen dem jeweiligen Ausgabestand des Gerätehandbuches (Ausgabe 12/2017 oder Ausgabe 09/2016). Die Datenblätter mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/ps/td). Geben Sie auf der Internetseite die Artikelnummer oder die Kurzbezeichnung des gewünschten Moduls ein.
  • Seite 3 Gerätehandbuch CPU 1518-4 PN/DP, Ausgabe 09/2016 Hinweis Taktsynchronität Wenn Sie schnelle OBs mit Taktzeiten von 125 µs verwenden, kann die systemseitige Erzeugung mehrerer hundert DBs Einfluss auf den Jitter eines OB6x haben. Um mögliche Einflüsse auf die Ausführungs- und Abarbeitungszeiten schneller OBs zu vermeiden, verzichten Sie auf die Anweisung CREATE_DB oder verwenden Sie die Anweisung sparsam.
  • Seite 4 ① Geberversorgung für die Digitaleingänge ② CPU-Anschaltung Anschluss für Versorgungsspannung DC 24 V Anschluss für Masse Kanal bzw. LED Kanalstatus (grün) LED Statusanzeige (grün) ERROR LED Fehleranzeige (rot) LED Versorgungsspannung POWER (grün) Bild 2 Prinzipschaltbild und Anschlussbelegung X12 der CPU 1512C-1 PN Produktinformation zur Dokumentation S7-1500/ET 200MP A5E31876003-AS, 12/2019...
  • Seite 5 S7-1500 CPU 1518-4 PN/DP MFP - Defekte C/C++ Runtime Container Gerätehandbuch CPU 1518-4 PN/DP MFP, Ausgabe 12/2017, Kapitel 2.3.1 Kurzanleitung zur Inbetriebnahme der C/C++ Runtime Hinweis Defekte C/C++ Runtime Container Die 3 C/C++ Runtime Container liegen auf der SIMATIC Memory Card im Verzeichnis „/CppEnv1.MFP“. Wenn beim Ausschalten der CPU die C/C++ Runtime Container beschädigt werden oder verloren gehen, wird beim nächsten Hochlauf der CPU ein Diagnoseeintrag im Diagnosepuffer der CPU erstellt.
  • Seite 6 S7-1500 CPU 1518-4 PN/DP MFP Gerätehandbuch CPU 1518(F)-4 PN/DP MFP, Ausgabe 12/2017, Kapitel 2.3. Firmware-Funktionen Beachten Sie die folgenden aktualisierte Information für die Firmware-Funktion C/C++ Anwendungen: Funktion Beschreibung C/C++ Anwendungen Die CPU 1518-4 PN/DP MFP kann sowohl STEP 7-Bausteine als auch Bausteine und Applikatio- nen, die in C/C++ (CPU-Funktionsbibliothek) programmiert wurden im Anwenderprogramm aus- führen.
  • Seite 7 Alarme Die Bytes x+8 bis x+19 des Diagnosealarms sind folgendermaßen belegt: Bild 3 Aufbau ab Byte x+8 Bild 4 Aufbau ab Byte x+14 Technische Daten Bei dem IM 155-5 DP ST kann der Adressraum je Modul mit max. 64 byte Eingänge und max. 64 byte Ausgänge belegt werden.
  • Seite 8 S7-1500/ET 200MP - Ersatzwertverhalten im Shared Device-Betrieb Beachten Sie folgende Besonderheit beim Ersatzwertverhalten im Shared Device-Betrieb mit den Modulen/Konfigurationen in der nachfolgenden Tabelle: Hinweis Ersatzwertverhalten im Shared Device-Betrieb Wenn im Shared-Device-Betrieb einer der beteiligten IO-Controller in den Betriebszustand STOP wechselt oder z. B. wegen Verbindungsabbruch ausfällt, dann zeigen alle Submodule des Ausgabemoduls das parametrierte Ersatzwertverhalten (z.
  • Seite 9 Die "Geberversorgung" ist modulabhängig und in den technischen Daten des jeweiligen Gerätehandbuchs beschrieben. Die Datenblätter mit tagesaktuellen technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/ps/td). Geben Sie auf der Internetseite die Artikelnummer oder die Kurzbezeichnung des gewünschten Moduls ein. S7-1500/ET 200MP - Module mit Schaltspielzähler Folgende Module besitzen einen Schaltspielzähler:...
  • Seite 10 Beispiel für Verbindungsaufbau (Adresse aus ServerUri ersetzt Adresse aus GetEndpointsResponse) Vorgehensweise: Sie tragen im Parameter "ServerUri" die komplette Server-Adresse (ServerEndpointUrl) ein, bestehend aus IP-Adresse, Port und optional Pfad; die IP-Adresse ist die client-seitige IP-Adresse des NAT-Routers: 1) Konfigurations-DB öffnen 2) Parameter "ServerUri" ändern Der Verbindungsaufbau läuft dann in folgenden Schritten ab: ●...
  • Seite 11 Hinweise zu S7-1500 Motion Control Technologie-Alarme 900-902 Im Gegensatz zum dokumentierten Verhalten wird bei den Technologie-Alarmen 900 und 901 als Alarmreaktion der empfangene Leitwert als ungültig erkannt. Der Technologie-Alarm 902 beinhaltet keine Alarmreaktion. Die Technologie-Alarme 900 und 901 werden im Diagnosepuffer angezeigt. Reaktion Feh- Warnungs-...
  • Seite 12 Verwendung des Datentyps "DX_TEL_SyncOp" bei PLC-übergreifendem Gleichlauf Für den PLC-übergreifenden Gleichlauf werden Output- und Input-Variablen mit dem Datentyp "DX_TEL_SyncOp" an den Anfangsadressen des Transferbereichs angelegt. Wenn der Datentyp "DX_TEL_SyncOp" nicht zugeordnet werden kann, wurde dieser bei der letzten Übersetzung gelöscht. Nicht verwendete Datentypen werden bei der Übersetzung gelöscht.
  • Seite 13 Beim Überschleifen kann es zu einer Dynamiküberhöhung an den Kinematikachsen kommen. Verwendung der Motion Control Anweisung "MC_TrackConveyorBelt" mit der Technologieversion V5.0 (S7-1500T) Die Verwendung der Motion Control Anweisung "MC_TrackConveyorBelt" ist mit der Technologieversion V5.0 nicht möglich. Siemens AG Digital Industries Postfach 48 48 90026 NÜRNBERG...
