Inhaltszusammenfassung für Siemens SIMATIC S7-1500R/H

  • Seite 2 CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Vorwort Wegweiser Dokumentation S7-1500R/H SIMATIC Produktübersicht Anschließen S7-1500R/H CPU 1518HF-4 PN Alarm-, Fehler- und (6ES7518-4JP00-0AB0) Systemmeldungen Technische Daten Gerätehandbuch Maßbild 05/2021 A5E49868628-AA...
  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 4: Vorwort

    Bei Einsatz der CPU 1518HF-4 PN im Sicherheitsbetrieb beachten Sie die Beschreibung des F- Systems SIMATIC Safety Programmier- und Bedienhandbuch SIMATIC Safety - Projektieren und Programmieren (https://support.industry.siemens.com/cs/ww/de/view/54110126). Konventionen STEP 7: Zur Bezeichnung der Projektier- und Programmiersoftware verwenden wir in der vorliegenden Dokumentation "STEP 7"...
  • Seite 5: Recycling Und Entsorgung

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
  • Seite 6: Siemens Industry Online Support

    Diese Informationen bietet Ihnen der Siemens Industry Online Support im Internet (https://support.industry.siemens.com). Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation S7-1500R/H ....................7 Produktübersicht ........................... 9 Aufbau und Funktionsweise ....................9 Hardware-Eigenschaften ....................11 Firmware-Funktionen ......................14 Bedien- und Anzeigeelemente ................... 17 2.4.1 Frontansicht der CPU mit geschlossenen Frontklappen ............17 2.4.2 Frontansicht der CPU ohne Frontklappen ................19 2.4.3 Rückansicht der CPU ......................
  • Seite 8: Wegweiser Dokumentation S7-1500R/H

    Wegweiser Dokumentation S7-1500R/H Die Dokumentation für das redundante System S7-1500R/H gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Systemhandbuch und Getting Started beschreiben ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des redundanten Systems S7-1500R/H. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.
  • Seite 9: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Support-Anfragen Ihre Daten bereits vorausgefüllt und Sie können sich jederzeit einen Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben.
  • Seite 10: Produktübersicht

    Produktübersicht Aufbau und Funktionsweise Aufbau Das redundante System S7-1500H setzt sich aus den folgenden Komponenten zusammen: • zwei CPUs vom Typ CPU 1518HF-4 PN • zwei SIMATIC Memory Cards • vier Synchronisationsmodule (zwei Synchronisationsmodule in jeder H-CPU) • zwei Redundanzverbindungen (zwei Duplex-Lichtwellenleiter) •...
  • Seite 11: Weitere Informationen

    Über den Hutschienenadapter montieren Sie die CPUs auf eine genormte 35 mm DIN Schiene. Informationen zur Montage des Hutschienenadapters erhalten Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). Funktionsweise Eine der beiden CPUs im redundanten System übernimmt die Rolle der prozessführenden CPU (Primary-CPU). Die andere CPU übernimmt die Rolle der folgenden CPU (Backup-CPU).
  • Seite 12: Hardware-Eigenschaften

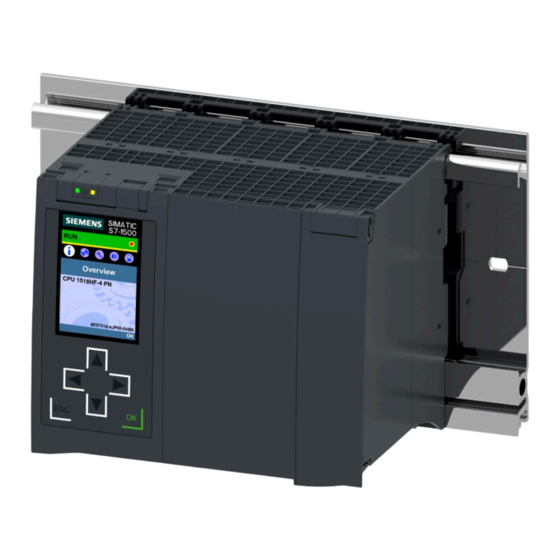

    Produktübersicht 2.2 Hardware-Eigenschaften Hardware-Eigenschaften Artikelnummer 6ES7518-4JP00-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1518HF-4 PN. Bild 2-2 CPU 1518HF-4 PN Hinweis Schutzfolie Beachten Sie, dass sich im Auslieferungszustand der CPUs eine abziehbare Schutzfolie auf dem Display befindet. CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 13 Alle CPUs des redundanten Systems S7-1500R/H verfü- • Systemhandbuch Redundantes gen über ein Display mit Klartextinformationen. Über System S7-1500R/H das Display stehen Ihnen die Diagnosemeldungen so- (https://support.industry.siemens wie Informationen über die Artikelnummer, den Firm- .com/cs/ww/de/view/109754833) warestand und die Seriennummer der CPU zur Verfügung. •...
  • Seite 14 IO-Devices mit Systemredundanz S2 innerhalb des PROFINET-Rings • IO-Devices mit Systemredundanz S2, die über einen Switch vom PROFINET-Ring entkoppelt sind • Standard-IO-Devices (Geschaltete S1-Devices) Zubehör Informationen zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 15: Firmware-Funktionen

    Systemhandbuch Redundantes Sys- ihre Daten über zwei Duplex-Lichtwellenleiter, die über tem S7-1500R/H steckbare Synchronisationsmodule die CPUs direkt mit- (https://support.industry.siemens.co einander verbinden. Wenn eine der CPUs ausfällt, be- m/cs/ww/de/view/109754833) hält die andere CPU die Kontrolle über den Prozess bei. Safety Integrated Die integrierte F-Funktionalität verarbeitet Standard-...
  • Seite 16: Funktion

    Geschaltetes S1-Device Die Funktion geschaltetes S1-Device der CPU ermöglicht Systemhandbuch Redundantes Sys- den Betrieb von Standard-IO-Devices im redundanten tem S7-1500R/H System S7-1500R/H. (https://support.industry.siemens.co m/cs/ww/de/view/109754833) RT (Real-Time) RT priorisiert PROFINET IO-Telegramme gegenüber Funktionshandbuch PROFINET Standard-Telegrammen. Damit ist der in der Automati- (https://support.industry.siemens.co...
  • Seite 17 Integrierte Sicherheit (Security Integrated) Know-how-Schutz Der Know-how-Schutz schützt Anwenderbausteine Systemhandbuch Redundantes Sys- gegen unbefugte Zugriffe und Modifikationen. tem S7-1500R/H (https://support.industry.siemens.co Zugriffsschutz Über Berechtigungsstufen vergeben Sie an unterschied- m/cs/ww/de/view/109754833) liche Benutzergruppen separate Rechte. Integritätsschutz Die CPUs verfügen standardmäßig über einen Integri- tätsschutz.
  • Seite 18: Bedien- Und Anzeigeelemente

    Produktübersicht 2.4 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 2.4.1 Frontansicht der CPU mit geschlossenen Frontklappen Das folgende Bild zeigt die Frontansicht der CPU 1518HF-4 PN. ① LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU ② Frontklappe mit Display ③ Display ④...
  • Seite 19: Verriegeln Der Frontklappe

    CPU zusätzlich sperren (Vor-Ort-Sperre) und zusätzlich ein Passwort für das Display parametrieren. Weitere Informationen zum Display, zu den projektierbaren Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display...
  • Seite 20: Frontansicht Der Cpu Ohne Frontklappen

    Produktübersicht 2.4 Bedien- und Anzeigeelemente 2.4.2 Frontansicht der CPU ohne Frontklappen Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1518HF-4 PN. ① Betriebsartenschalter ② keine Funktion ③ LED-Anzeigen für die Ports der Schnittstellen X4 und X5 ④ MAC-Adressen der Schnittstellen X4 und X5 ⑤...
  • Seite 21: Rückansicht Der Cpu

    Produktübersicht 2.4 Bedien- und Anzeigeelemente 2.4.3 Rückansicht der CPU Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1518HF-4 PN. ① Schirmkontaktflächen ② Befestigungsschrauben Bild 2-6 Ansicht der CPU 1518HF-4 PN - Rückseite CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 22: Ansicht Von Unten

    Produktübersicht 2.4 Bedien- und Anzeigeelemente 2.4.4 Ansicht von unten Schnittstellen und Synchronisationsmodule Das folgende Bild zeigt die Lage der Schnittstellen an der Unterseite der CPU. ① PROFINET IO-Schnittstelle X2 mit 1 Port ② PROFINET IO-Schnittstelle X3 mit 1 Port ③ PROFINET IO-Schnittstelle X1 mit 2 Ports ④...
  • Seite 23: Betriebsartenschalter

    Eine kurze Übersicht über die verschiedenen Betriebs- und Systemzustände finden Sie im Kapitel Status- und Fehleranzeige der CPU (Seite 1). Eine ausführliche Beschreibung der Betriebs- und Systemzustände finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 24: Anschließen

    + DC 24 V von der Versorgungsspannung zum Weiterschleifen 1L+ und 2L+ sowie 1M und 2M sind intern gebrückt Maximal 10 A zulässig Informationen zu den verschiedenen Möglichkeiten der Einspeisung finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 25 Anschließen 3.1 Anschlussbelegung PROFINET-Schnittstelle X1 mit 2-Port-Switch (X1 P1 R und X1 P2 R) Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker. • Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI- • Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X).
  • Seite 26 Synchronisationsmodul ② mit Synchronisationsmodul und entferntem Blindstopfen Bild 3-3 Schnittstellenbelegung X4, X5 Weitere Informationen Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 27: Zuordnung Der Mac-Adressen

    Anschließen 3.1 Anschlussbelegung Zuordnung der MAC-Adressen Die CPU 1518HF-4 PN besitzt je CPU: • eine PROFINET-Schnittstelle mit zwei Ports • zwei PROFINET-Schnittstellen mit je einem Port • zwei H-Sync-Schnittstellen mit je einem Port Die Schnittstellen haben jeweils eine MAC-Adresse. Jeder der Ports besitzt ebenfalls eine eigene MAC-Adresse.
  • Seite 28 Anschließen 3.1 Anschlussbelegung Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1518HF-4 PN. ① SIMATIC Memory Card (X50) PN X2 P1 PROFINET-Schnittstelle X2 Port 1 ② Display PN X3 P1 PROFINET-Schnittstelle X3 Port 1 ③ Betriebsartenschalter RUN/STOP/MRES HSYNC X4 P1 H-Sync-Schnittstelle X4 Port 1 ④...
  • Seite 29: Alarm-, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (https://support.industry.siemens.com/cs/ww/de/view/59192926) und im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). Weiterführende Informationen zum Thema "Betriebs- und Systemzustände" sowie zu verschiedenen Ausfallszenarien finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833).
  • Seite 30: Led-Anzeigen In Abhängigkeit Der Betriebs- Und Systemzustände

    Alarm-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU LED-Anzeigen in Abhängigkeit der Betriebs- und Systemzustände Die CPU 1518HF-4 PN besitzt zur Anzeige des aktuellen Betriebszustands und des Diagnosezustands die folgenden LEDs. • RUN/STOP-LED • ERROR-LED • MAINT-LED Die LEDs geben den Betriebszustand der jeweiligen CPU innerhalb des redundanten Systems wieder.
  • Seite 31 Alarm-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der RUN/STOP-, ERROR- und MAINT-LEDs Die CPU 1518HF-4 PN besitzt zur Anzeige des aktuellen Betriebszustands und des Diagnosezustands drei LEDs. Hinweis LED-Bilder des redundanten Systems S7-1500H Beachten Sie, dass es nicht immer möglich ist: •...
  • Seite 32 Alarm-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU RUN/STOP-LED ERROR-LED MAINT-LED Bedeutung Eine Wartungsanforderung der Anlage liegt vor. Innerhalb eines kurzen Zeitraums müssen Sie eine LED leuchtet grün LED aus LED leuchtet gelb Überprüfung/Austausch der betroffenen Hardware durchführen. Die Primary-CPU befindet sich um Betriebszustand RUN oder RUN-Syncup.
  • Seite 33 Alarm-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LINK RX/TX-LED Jeder Port der Schnittstellen X1, X2, X3, X4 und X5 besitzt eine LINK RX/TX-LED. Die folgende Tabelle zeigt die verschiedenen LED-Bilder der Ports der CPU 1518HF-4 PN. Tabelle 4- 2 Bedeutung der LINK RX/TX-LED LINK TX/RX-LED...
  • Seite 34: Technische Daten

    Technische Daten Technische Daten Die folgende Tabelle zeigt die Technischen Daten mit Stand 05/2021. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7518-4JP00-0AB0/td?dl=de). Artikelnummer 6ES7518-4JP00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1518HF-4PN HW-Funktionsstand FS01 Firmware-Version V2.9 Produktfunktion Ja; I&M0 bis I&M3 •...
  • Seite 35 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Speicher Anzahl Steckplätze für SIMATIC Memory Card SIMATIC Memory Card erforderlich Arbeitsspeicher 9 Mbyte • integriert (für Programm) 60 Mbyte • integriert (für Daten) Ladespeicher 32 Gbyte • steckbar (SIMATIC Memory Card), max. Pufferung •...
  • Seite 36 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Schachtelungstiefe 24; bei F-Bausteinen bis zu 8 möglich • je Prioritätsklasse Zähler, Zeiten und deren Remanenz S7-Zähler 2 048 • Anzahl Remanenz – einstellbar IEC-Counter beliebig (nur durch den Arbeitsspeicher begrenzt) • Anzahl Remanenz –...
  • Seite 37 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Teilprozessabbilder • Anzahl Teilprozessabbilder, max. Hardware-Ausbau Anzahl dezentraler IO-Systeme Anzahl IO-Controller • integriert Uhrzeit Hardwareuhr • 6 wk; bei 40 °C Umgebungstemperatur, typ. • Pufferungsdauer 10 s; typ.: 2 s • Abweichung pro Tag, max. Betriebsstundenzähler •...
  • Seite 38 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Aktualisierungszeit bei RT 1 ms bis 512 ms – bei Sendetakt von 1 ms 2. Schnittstelle Schnittstellenphysik Ja; X2 • RJ 45 (Ethernet) • Anzahl der Ports Nein • integrierter Switch Protokolle Ja; IPv4 •...
  • Seite 39 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Protokolle Anzahl Verbindungen • Anzahl Verbindungen, max. • Anzahl Verbindungen reserviert für ES/HMI/Web • Anzahl Verbindungen über integrierte Schnitt- stellen • Anzahl S7-Routing Verbindungen Redundanzbetrieb Medienredundanz nur über 1. Schnittstelle (X1) – Medienredundanz Ja;...
  • Seite 40 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Webserver Nein • HTTP Nein • HTTPS OPC UA Nein • OPC UA Client Nein • OPC UA Server Weitere Protokolle Ja; MODBUS TCP • MODBUS Taktsynchronität Äquidistanz Nein S7-Meldefunktionen Anzahl anmeldbarer Stationen für Meldefunktio- nen, max.
  • Seite 41 Technische Daten 5.1 Technische Daten Artikelnummer 6ES7518-4JP00-0AB0 Diagnosepuffer • vorhanden 3 200 • Anzahl Einträge, max. 1 000 – davon netzausfallsicher Traces • Anzahl projektierbarer Traces 512 kbyte • Speichergröße je Trace, max. Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED • RUN/STOP-LED • ERROR-LED •...
  • Seite 42: Allgemeine Technische Daten

    210 mm Höhe 147 mm Tiefe 129 mm Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch Redundantes System S7-1500R/H (https://support.industry.siemens.com/cs/ww/de/view/109754833). CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 43: Maßbild

    Maßbild Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneten Frontklappen. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1518HF-4 PN Bild A-1 Maßbild der CPU 1518HF-4 PN, Front- und Seitenansicht CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
  • Seite 44 Maßbild A.1 Maßbild Bild A-2 Maßbild der CPU 1518HF-4 PN, Seitenansicht mit geöffneten Frontklappen CPU 1518HF-4 PN (6ES7518-4JP00-0AB0) Gerätehandbuch, 05/2021, A5E49868628-AA...
