Aufbaumöglichkeiten der S7–400H
3.3 Das Basissystem der S7–400H
3.3
Das Basissystem der S7–400H
Die Hardware des Basissystems
Das Basissystem besteht aus den erforderlichen Hardware–Komponenten einer
hochverfügbaren Steuerung. Nachfolgendes Bild zeigt die Komponenten des Aufbaus.
Das Basissystem können Sie mit Standard–Baugruppen der S7–400 erweitern.
Einschränkungen gibt es bei den Funktions– und Kommunikationsbaugruppen, siehe
Anhang Einsetzbare Funktions- und Kommunikationsbaugruppen in S7-400H (Seite 437).

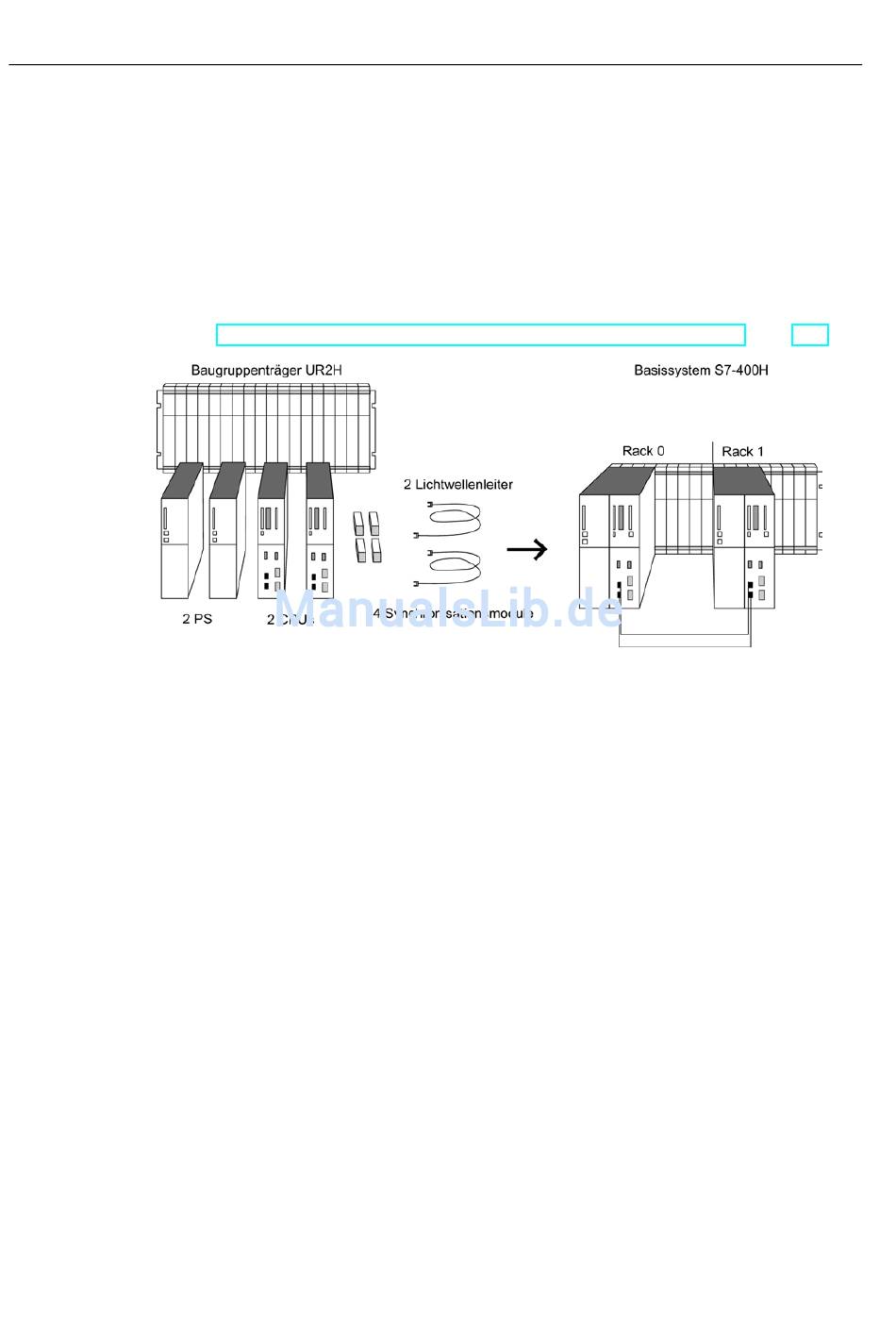

Bild 3-2
Zentralbaugruppen
Kernstück der S7–400H sind die beiden Zentralbaugruppen. Mit einem Schalter auf der
Rückseite der CPU stellen Sie die Baugruppenträgernummern ein. Im Folgenden wird die
CPU im Baugruppenträger 0 als CPU 0, die CPU im Baugruppenträger 1 als CPU 1
bezeichnet.
Baugruppenträger für S7–400H
Der Baugruppenträger UR2–H erlaubt den Aufbau von zwei getrennten Teilsystemen mit je
neun Steckplätzen und ist geeignet für die Montage in Schränken mit 19"–Einbaumaß.
Alternativ können Sie die S7–400H auch auf zwei separaten Baugruppenträgern aufbauen.
Hierzu stehen die Baugruppenträger UR1 oder UR2 zur Verfügung.
Stromversorgung
Zur Versorgung benötigen Sie für jede H–CPU – genauer gesagt für jedes der beiden
Teilsysteme der S7–400H – eine Stromversorgungsbaugruppe aus dem Standard–
Systemspektrum der S7–400.
Um die Verfügbarkeit der Stromversorgung zu erhöhen, können Sie in jedes Teilsystem
auch zwei redundierbare Stromversorgungen einsetzen. Verwenden Sie in diesem Fall die
Stromversorgungsbaugruppen PS 405 R / PS 407 R.
34
Die Hardware des Basissystems S7–400H
Systemhandbuch, 07/2014, A5E00267693-13
