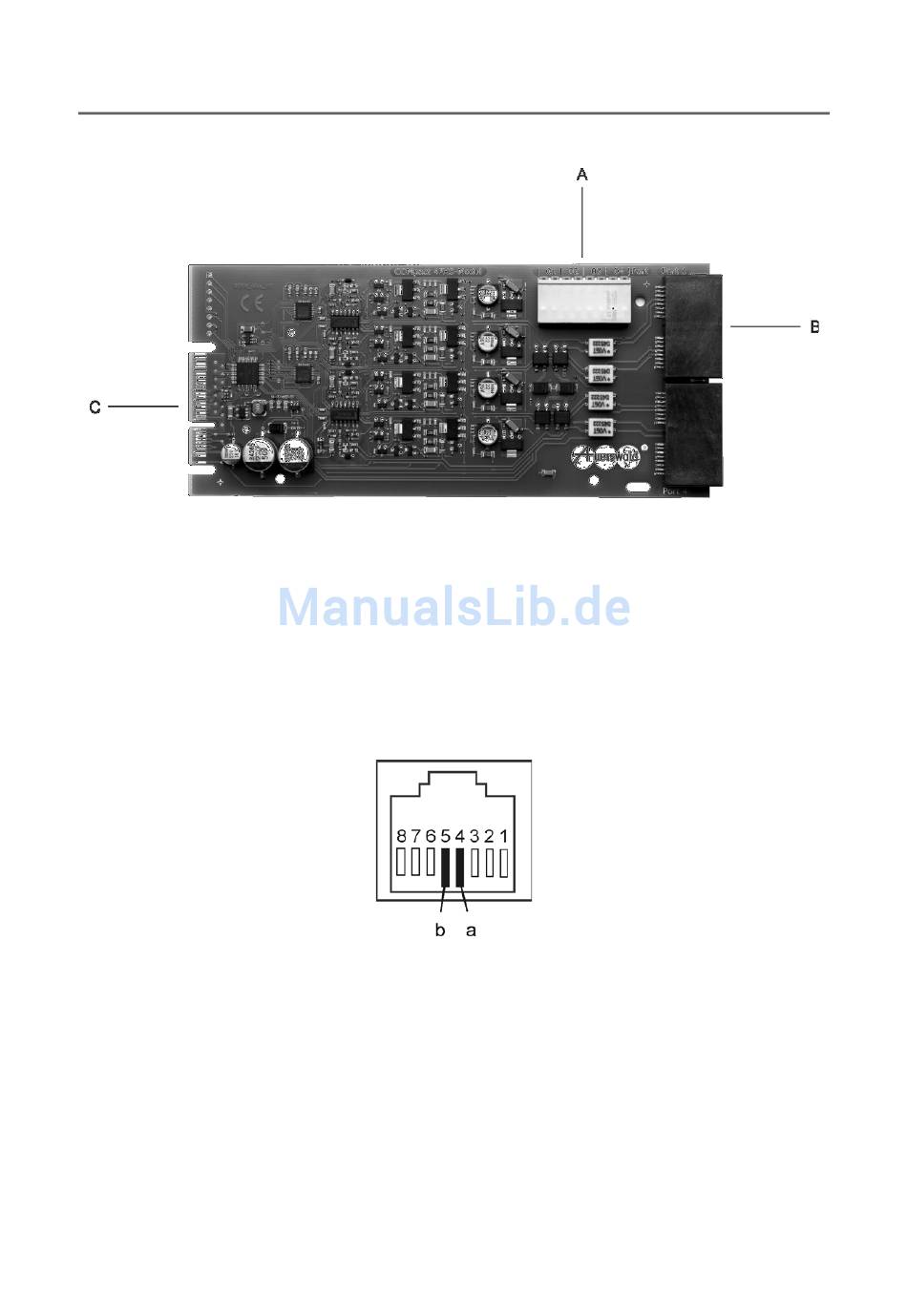

Übersicht COMpact 4FXS-Modul
Übersicht COMpact 4FXS-Modul
A Vier mal zwei Klemmen zum Anschluss von analogen Endgeräten an die vier
internen analogen Ports
B Vier RJ-45-Buchsen zum direkten Anschluss von analogen Endgeräten an die
vier internen analogen Ports
C Stecker zum Aufstecken auf die Basisplatine
Die Pinbelegung RJ-45-Buchsen ist im Anschluss dargestellt.
