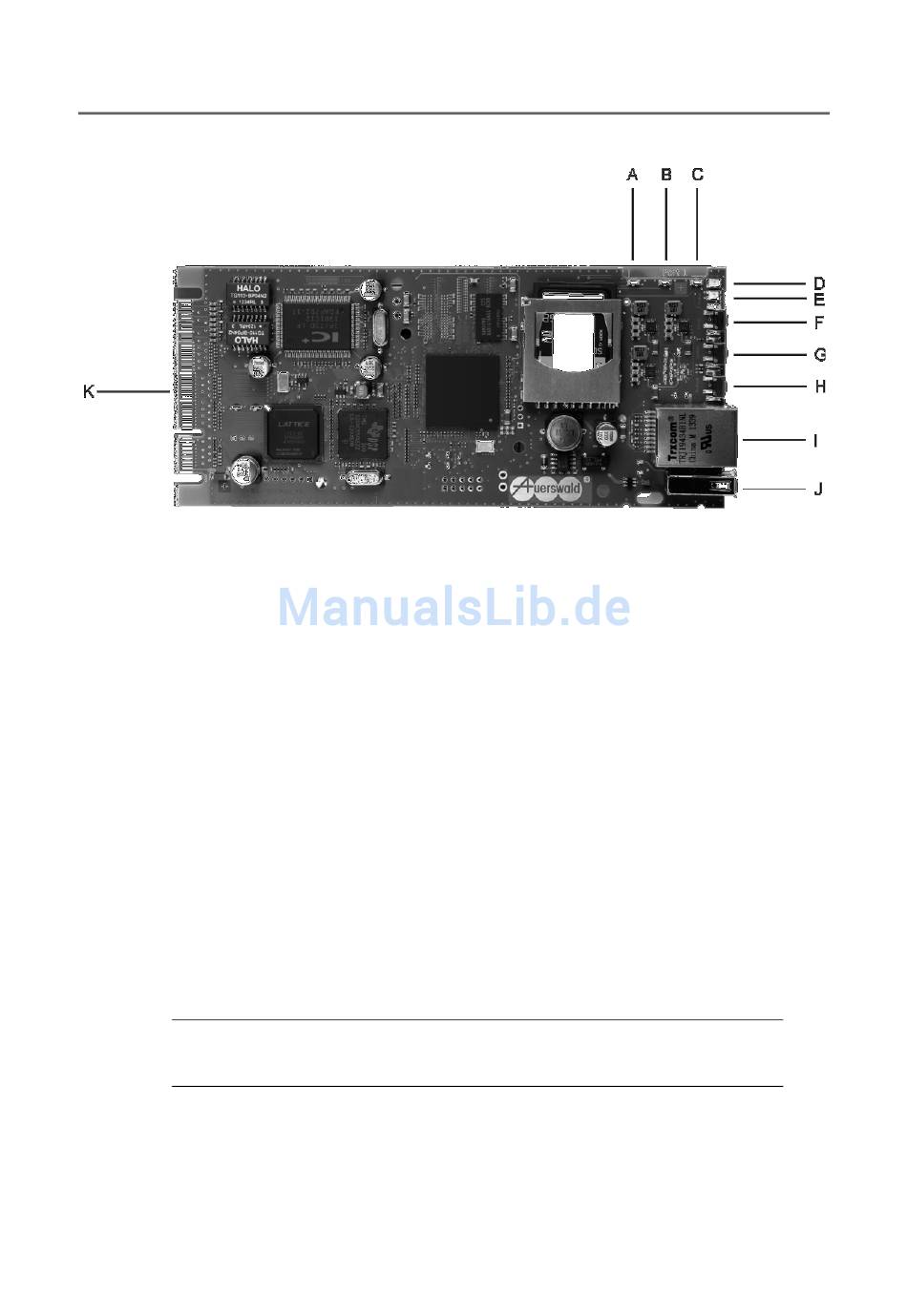

Übersicht COMpact CPU-Modul
Übersicht COMpact CPU-Modul
A LED LAN für die Wandmontage (COMpact 5000)
B LED Status für die Wandmontage (COMpact 5000)
C LED Power für die Wandmontage (COMpact 5000)
D LED Power für die Rackmontage (COMpact 5000R)
E LED Status für die Rackmontage (COMpact 5000R)
F Taster Reset zum Neustart der TK-Anlage
G Taster Software altern. zum Wiederherstellen der vor einem Firmware-Update
genutzten Firmware
H Taster Software default zum Wiederherstellen des Auslieferzustands
I RJ-45-Buchse (Ethernet-Port) zum Anschluss an einen PC oder an ein Netzwerk
J USB-Buchse zum Anschluss eines einzelnen externen Druckers oder Speicher-
geräts
K Stecker zum Aufstecken auf die Basisplatine
Hinweis: Zu Informationen zu den LED-Farben siehe Kapitel Service und
Wartung > Statusanzeigen > Statusanzeigen an den LEDs.
60
COMpact 5000/5000R - Firmwareversion 6.2A - Bedienung und Konfiguration V01 03/2014
