Installation und Inbetriebnahme
ISDN-Endgeräte
Kabel und Anschlussdosen am internen U
Warnung: Überspannungen, wie sie bei Gewitter auftreten, können
zu einem lebensgefährlichen elektrischen Schlag führen oder die TK-
Anlage beschädigen oder zerstören.
• Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des
Hinweis: Bei einer an der COMpact 5000R vorgenommenen struktu-
rierten Verkabelung werden anstelle der hier aufgeführten Kabel und
Anschlussdosen CAT 5-Kabel und CAT 5-Anschlussdosen verwendet.
Für den Anschluss eines analogen Geräts benötigen Sie zusätzlich
einen handelüblichen Adapter RJ-45-TAE.
Wichtig: Bei einer an der COMpact 5000R vorgenommenen struktu-
rierten Verkabelung müssen bei der Leitungslänge alle in Betracht
kommenden Endgeräte berücksichtigt werden
1. Verlegen Sie die Leitung.
Hinweis: Beugen Sie Störeinflüssen vor. Vermeiden Sie längere Parallel-
führung der Leitungen, insbesondere neben Stromversorgungsleitungen.
Verdrillen Sie die Adernpaare.

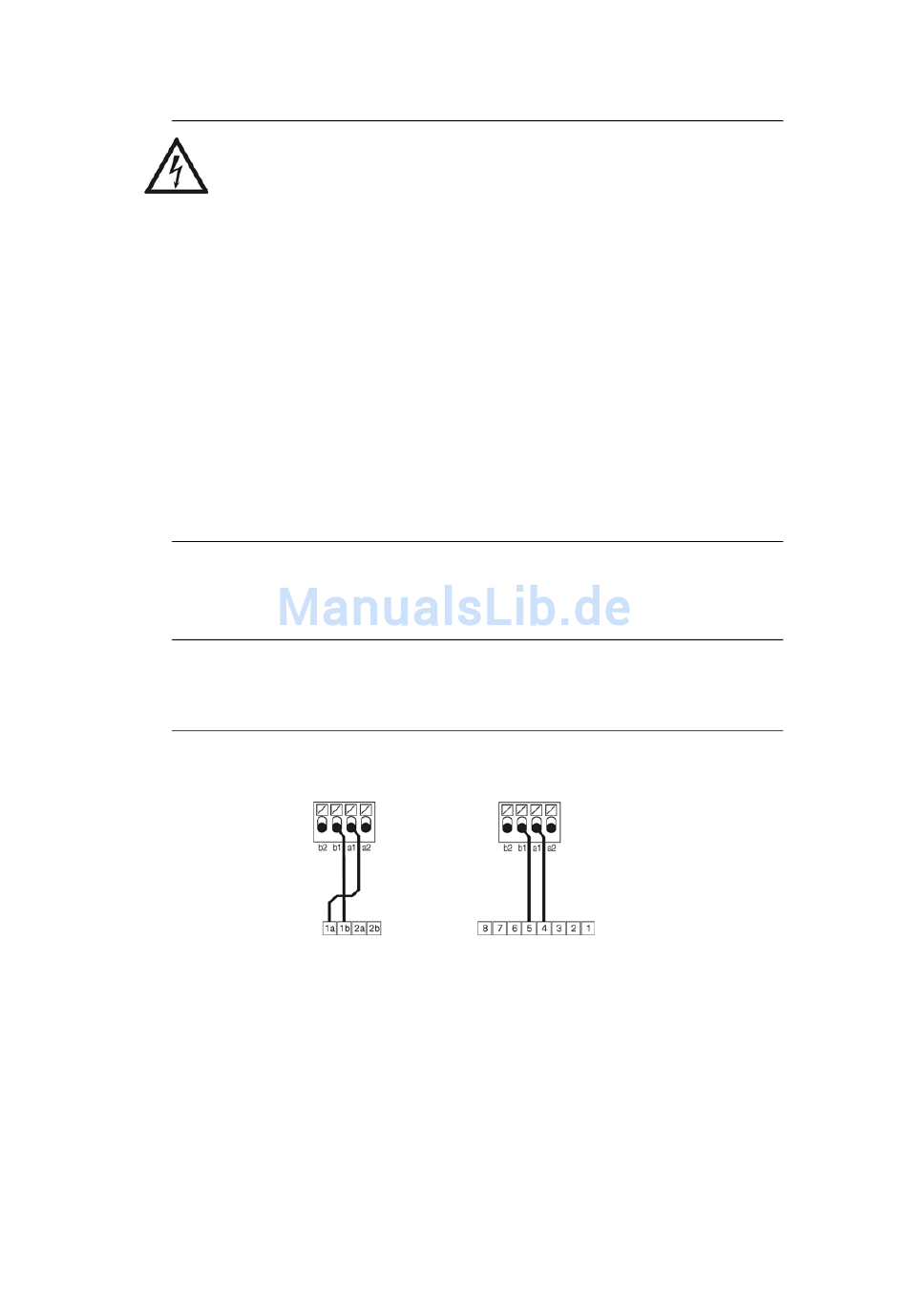

2. Legen Sie die Adern an den zwei mittleren Klemmen des internen U
3. Stellen Sie die Verbindung her:
• ISDN-Anschlussdose: Verbinden Sie die IAE- oder UAE8-Dose mit den Klemmen
des internen U
104
-Port verlegen
P0
Gebäudes verlegen.
-Ports.
P0
COMpact 5000/5000R - Firmwareversion 6.2A - Bedienung und Konfiguration V01 03/2014
-Ports auf.
P0
