Auerswald COMpact 5000 Bedienungsanleitung Seite 101

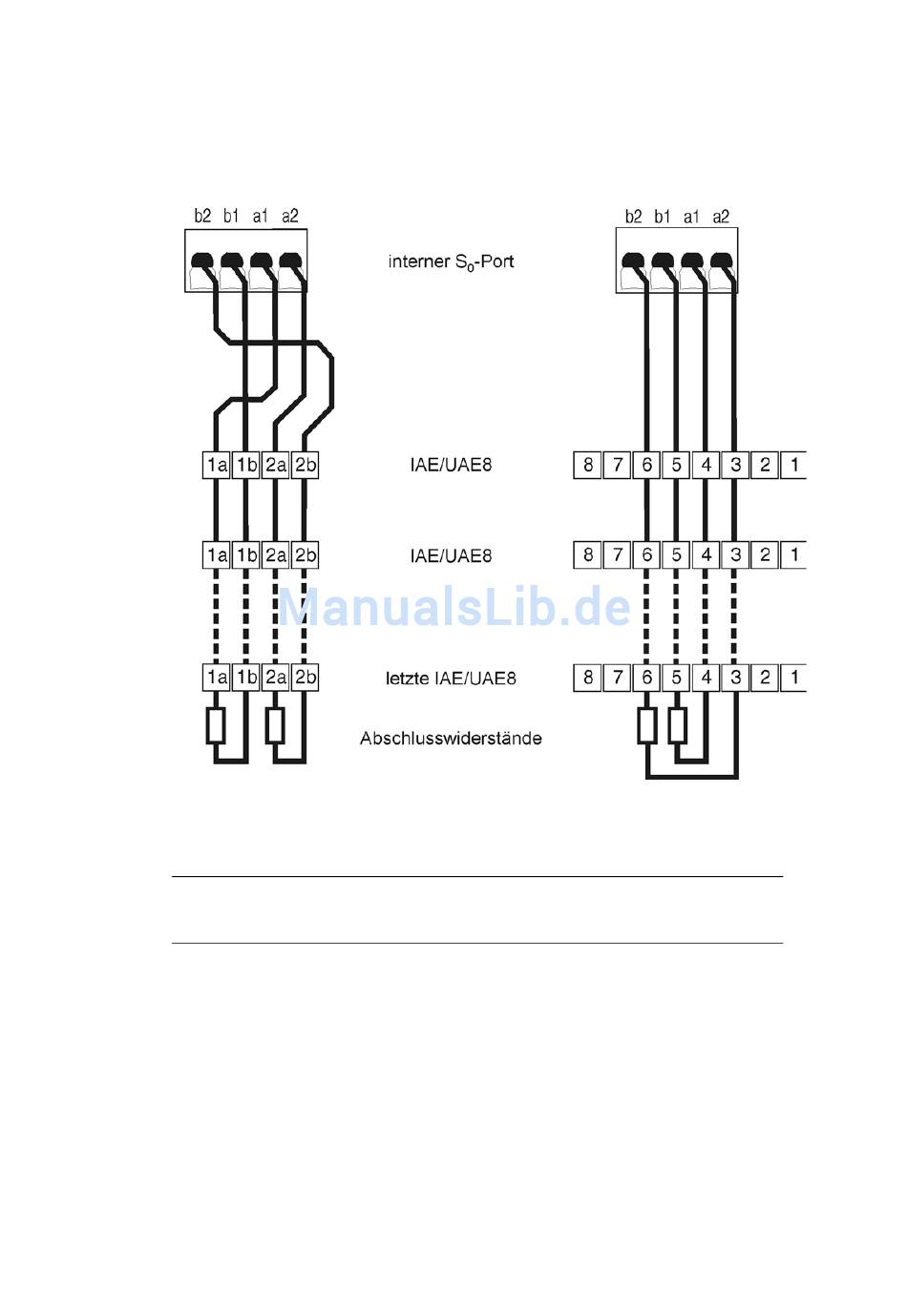

Die Abbildung im Anschluss zeigt schematisch die Verdrahtung der Klemmen mit
verschiedenen Anschlussdosen (IAE und UAE8) sowie die Position der Abschlusswi-
derstände in der letzten Anschlussdose.
4. Versehen Sie die letzte Anschlussdose mit zwei Abschlusswiderständen.
Hinweis: Versehen Sie bei einem kurzen passiven Bus in zwei Richtungen
die Anschlussdosen an beiden Enden mit Abschlusswiderständen.
Weitere Schritte:
– Schließen Sie die Endgeräte an den Anschlussdosen an.
– Richten Sie im Anschluss an die Inbetriebnahme im Konfigurationsmanager z. B. eine interne
Rufnummer für das Endgerät ein.
COMpact 5000/5000R - Firmwareversion 6.2A - Bedienung und Konfiguration V01 03/2014
Kabel und Anschlussdosen am internen S
Installation und Inbetriebnahme
ISDN-Endgeräte
-Port verlegen (interner S -Bus)
0 0
101
