Übersicht Compact 2Fxo-Modul - Auerswald COMpact 5000 Bedienungsanleitung

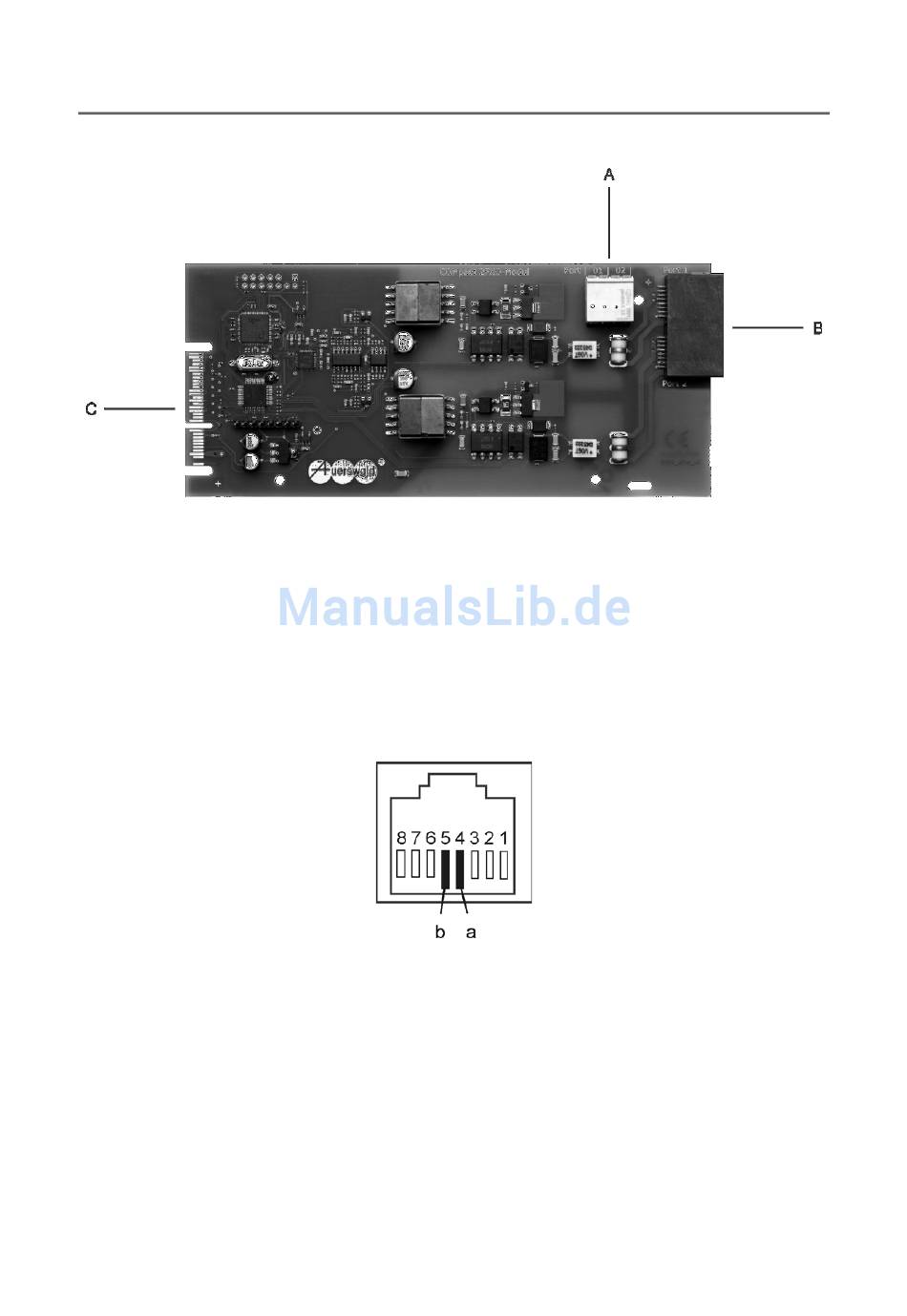

Übersicht COMpact 2FXO-Modul
A Zwei mal zwei Klemmen zum Anschluss von analogen Ämtern an die zwei
externen analogen Ports
B Zwei RJ-45-Buchsen zum direkten Anschluss von analogen Ämtern an die zwei
externen analogen Ports
C Stecker zum Aufstecken auf die Basisplatine
Die Pinbelegung der RJ-45-Buchsen ist im Anschluss dargestellt.
COMpact 5000/5000R - Firmwareversion 6.2A - Bedienung und Konfiguration V01 03/2014
Installation und Inbetriebnahme
Vorbereitung (Module)
Übersicht COMpact 2FXO-Modul
61
