Installation und Inbetriebnahme
ISDN-Endgeräte
Mögliche Busvarianten für die Verlegung eines internen S -Busses
0

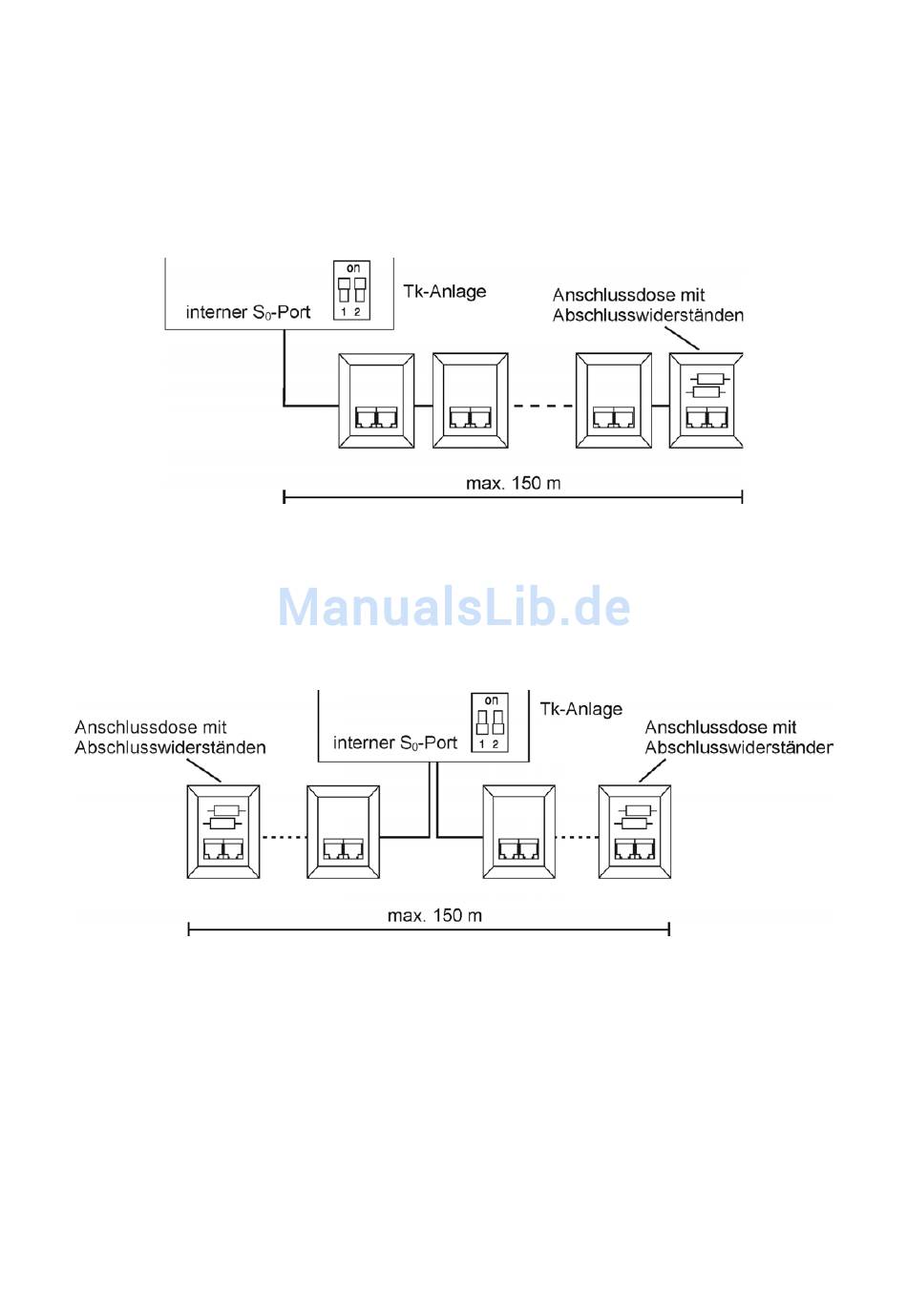

Kurzer passiver Bus in einer Richtung
Für den Anschluss mehrerer Endgeräte in mittlerer Entfernung eignet sich der kurze passive
Bus mit bis zu zwölf Anschlussdosen. Unterstützt werden Leitungslängen bis zu 150 m. Die
Abschlusswiderstände am internen S -Port müssen eingeschaltet sein. Siehe Abbildung im
0
Anschluss.
Kurzer passiver Bus in zwei Richtungen
Diese Busvariante eignet sich als Alternative zum kurzen passiven Bus in einer Richtung, wenn
sich die TK-Anlage in der Mitte der zu verlegenden Leitungen befindet. Die Abschlusswider-
stände am internen S -Port müssen ausgeschaltet sein. Siehe Abbildung im Anschluss.
0
