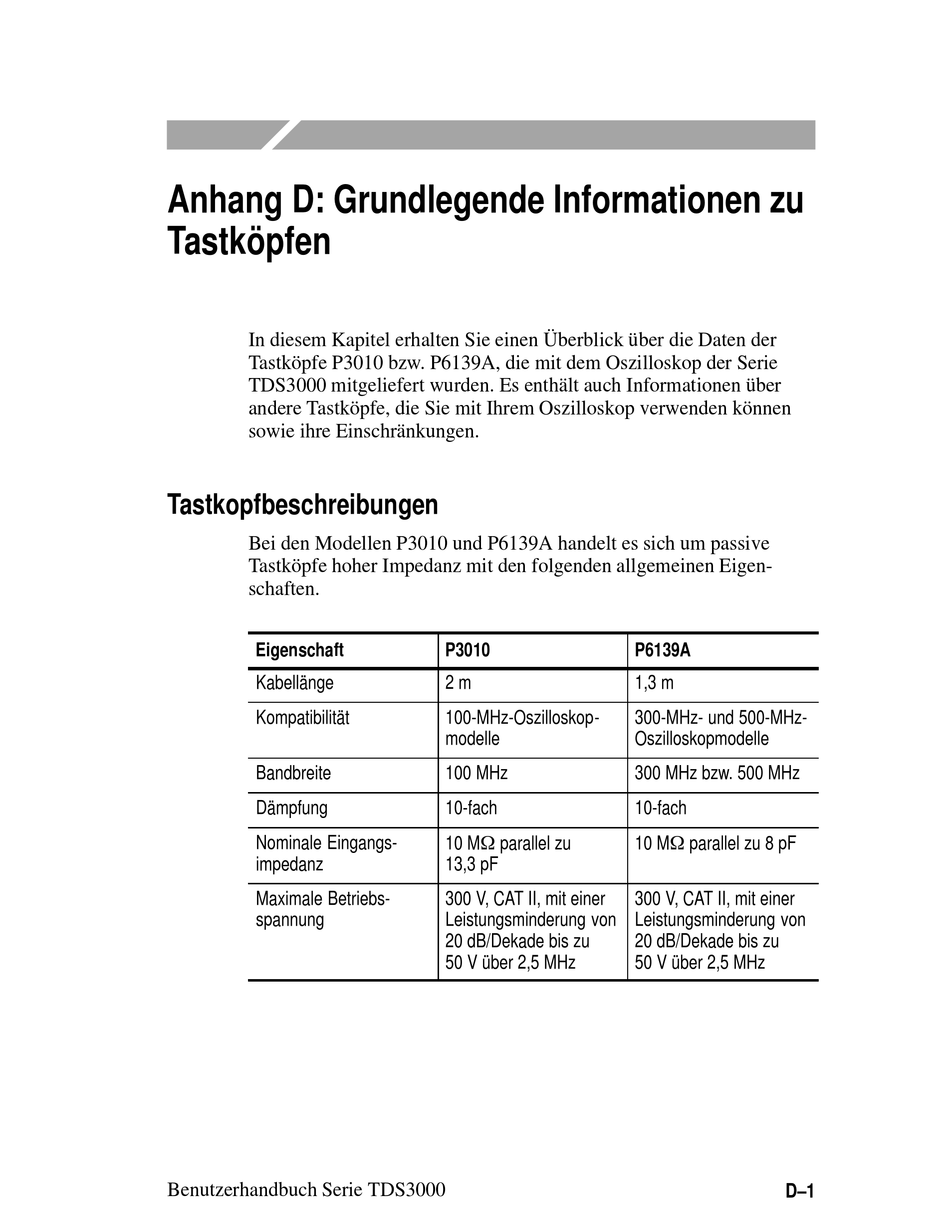

Anhang D: Grundlegende Informationen zu
Tastköpfen
In diesem Kapitel erhalten Sie einen Überblick über die Daten der
Tastköpfe P3010 bzw. P6139A, die mit dem Oszilloskop der Serie
TDS3000 mitgeliefert wurden. Es enthält auch Informationen über
andere Tastköpfe, die Sie mit Ihrem Oszilloskop verwenden können
sowie ihre Einschränkungen.

Tastkopfbeschreibungen

Bei den Modellen P3010 und P6139A handelt es sich um passive
Tastköpfe hoher Impedanz mit den folgenden allgemeinen Eigen-
schaften.
Eigenschaft
Kabellänge
Kompatibilität
Bandbreite
Dämpfung
Nominale Eingangs-
impedanz
Maximale Betriebs-
spannung
Benutzerhandbuch Serie TDS3000
P3010
2 m
100-MHz-Oszilloskop-
modelle
100 MHz
10-fach
10 MW parallel zu
13,3 pF
300 V, CAT II, mit einer
Leistungsminderung von
20 dB/Dekade bis zu
50 V über 2,5 MHz
P6139A
1,3 m
300-MHz- und 500-MHz-
Oszilloskopmodelle
300 MHz bzw. 500 MHz
10-fach
10 MW parallel zu 8 pF
300 V, CAT II, mit einer
Leistungsminderung von
20 dB/Dekade bis zu
50 V über 2,5 MHz
