Anwendungsbeispiele

Die Erfassung optimieren

In der ursprünglichen Erfassung wird abgebildet, wie sich der
Relaiskontakt am Triggerpunkt öffnet. Danach folgt eine große
Spitze, die das Kontaktprellen und die Induktion im Schaltkreis
anzeigt. Die Induktion kann zu einem durchgeschlagenen Kontakt
und einem vorzeitigen Relaisfehler führen.
Bevor Sie mit der nächsten Erfassung fortfahren, können Sie die
vertikalen und horizontalen Optionen einstellen, um eine Voransicht
der nächsten Erfassung zu erhalten. Wenn Sie diese Optionen
einstellen, wird die aktuelle Erfassung neu positioniert, erweitert
oder komprimiert. Diese Voransicht ist nützlich, wenn Sie die
Einstellungen vor dem nächsten Einzelschußereignis optimieren
möchten.

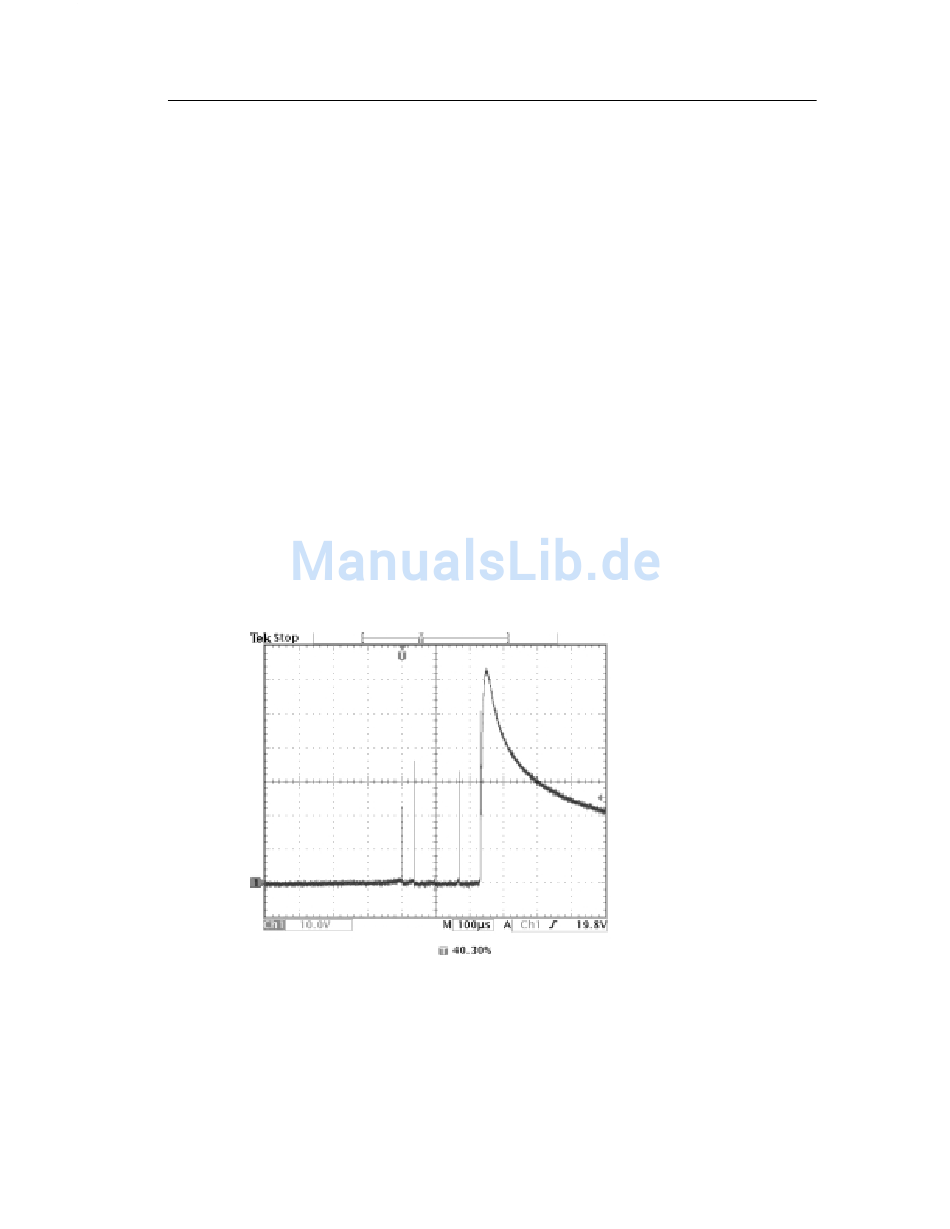

Bei der nächsten Erfassung mit den neuen vertikalen und horizonta-
len Einstellungen können Sie mehr Details über das Öffnen des
Relaiskontaktes anzeigen. Sie können jetzt sehen, daß der Kontakt
einige Male prellt, bevor er geöffnet wird.
