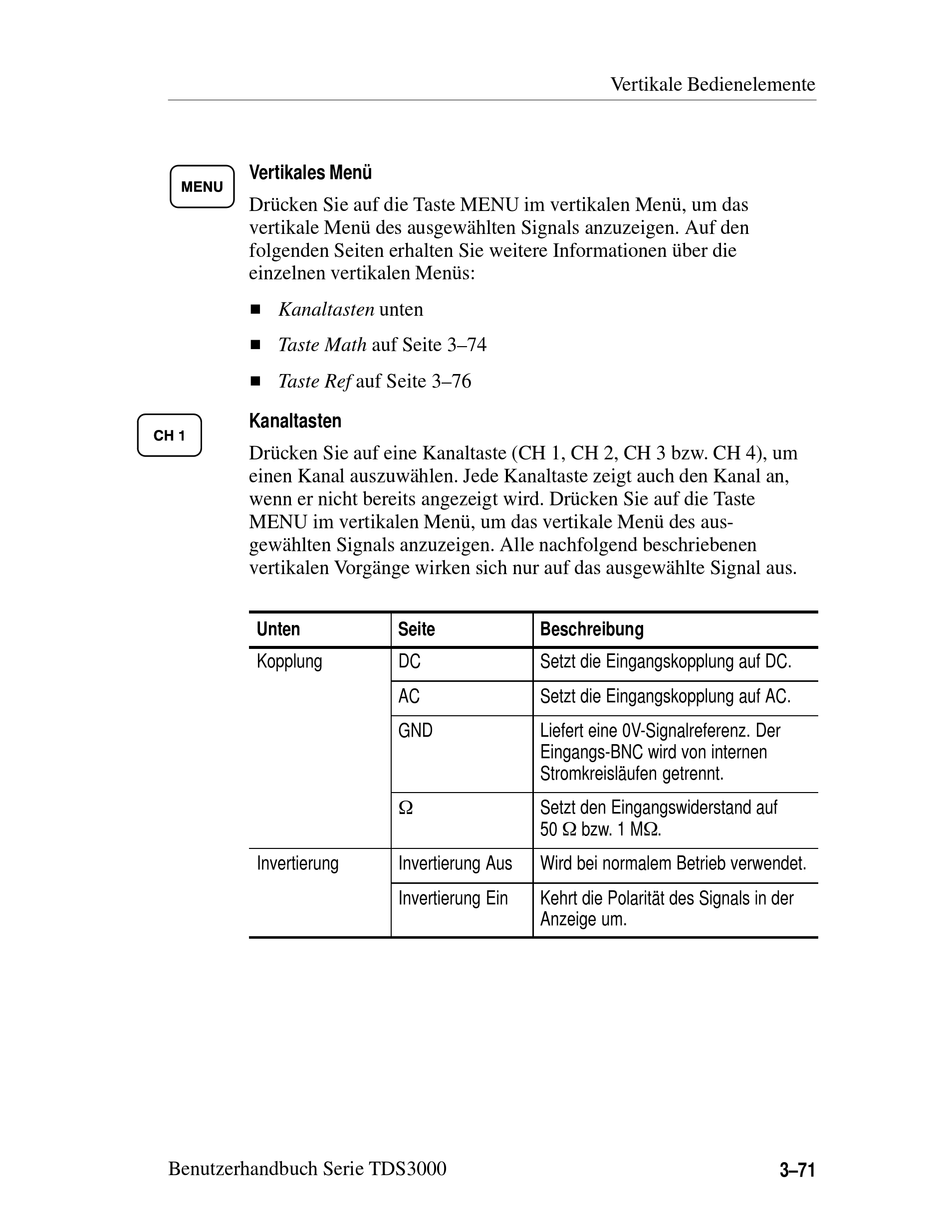

Vertikales Menü
Drücken Sie auf die Taste MENU im vertikalen Menü, um das
vertikale Menü des ausgewählten Signals anzuzeigen. Auf den
folgenden Seiten erhalten Sie weitere Informationen über die
einzelnen vertikalen Menüs:
H Kanaltasten unten
H Taste Math auf Seite 3–74
H Taste Ref auf Seite 3–76
Kanaltasten
Drücken Sie auf eine Kanaltaste (CH 1, CH 2, CH 3 bzw. CH 4), um
einen Kanal auszuwählen. Jede Kanaltaste zeigt auch den Kanal an,
wenn er nicht bereits angezeigt wird. Drücken Sie auf die Taste
MENU im vertikalen Menü, um das vertikale Menü des aus-
gewählten Signals anzuzeigen. Alle nachfolgend beschriebenen
vertikalen Vorgänge wirken sich nur auf das ausgewählte Signal aus.
Unten
Kopplung
Invertierung
Benutzerhandbuch Serie TDS3000
Seite Beschreibung
DC Setzt die Eingangskopplung auf DC.
AC Setzt die Eingangskopplung auf AC.
GND Liefert eine 0V-Signalreferenz. Der
Eingangs-BNC wird von internen
Stromkreisläufen getrennt.
W
Setzt den Eingangswiderstand auf
50 W bzw. 1 MW.
Invertierung Aus Wird bei normalem Betrieb verwendet.
Invertierung Ein Kehrt die Polarität des Signals in der
Anzeige um.
Vertikale Bedienelemente
3–71
